Présentation et applications du contrôle de température E5DC-CX2AUM-000
Un contrôleur digital compact et avancé pour les environnements industriels

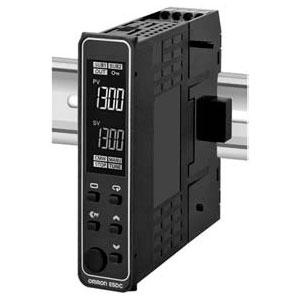

Le contrôleur de température digital E5DC-CX2AUM-000 d’Omron est une solution industrielle puissante et compacte, conçue pour répondre aux besoins des professionnels tels que les ingénieurs, les installateurs et les décideurs industriels. Avec une largeur de 22,5 mm, ce contrôleur s’intègre aisément dans les panneaux DIN standards tout en offrant une interface conviviale et des performances de contrôle avancées. Il est idéal pour réaliser des connexions efficaces avec des HMIs (interfaces homme-machine) et des automates programmables (PLCs), facilitant ainsi la gestion précise de la température dans divers processus industriels.
Adapté aux environnements exigeants avec une variété d’applications
Le modèle E5DC-CX2AUM-000 est conçu pour fonctionner dans des conditions industrielles rigoureuses avec une plage de température de fonctionnement allant de -10 °C à 55 °C, sans condensation ni givre. Sa capacité à accepter différents types d’entrées, notamment thermocouples, détecteurs de température à résistance, capteurs analogiques, courant et tension, le rend très polyvalent. Il convient à une multitude d’applications comprenant le contrôle des procédés thermiques, la gestion d’équipements de chauffage et de refroidissement, ou encore l’automatisation industrielle requérant une régulation précise et fiable de la température.
Données techniques essentielles du modèle E5DC-CX2AUM-000
Présentation détaillée des spécifications techniques
Le contrôleur E5DC-CX2AUM-000 est doté d’un contrôle de sortie en courant linéaire, avec une alimentation électrique en AC 100 à 240 V (50/60 Hz). Son type de contrôle peut être configuré soit en mode ON/OFF soit en PID à 2 degrés de liberté avec auto-tuning, ce qui optimise la précision et la stabilité du système de régulation thermique. Sa face avant intègre un affichage numérique clair avec des hauteurs de caractères de 8,5 mm pour la valeur mesurée (PV) et de 8 mm pour la consigne (SV), assurant une lisibilité immédiate.
Tableau des caractéristiques techniques principales
| Caractéristique | Détails |
|---|---|
| Type de produit | Contrôleur de température digital |
| Modèle | E5DC-CX2AUM-000 |
| Type d’entrée | Thermocouple, détecteur à résistance, capteur, courant, tension |
| Alimentation | AC 100 à 240 V (50/60 Hz) |
| Type de commande | ON/OFF ou PID à 2 degrés de liberté avec auto-tuning |
| Sortie de contrôle | Courant linéaire |
| Nombre de points de sortie | 2 Points (communs) |
| Plage de température de fonctionnement | -10 °C à 55 °C (sans condensation ni givre) |
| Plage de température de stockage | -25 °C à +65 °C |
| Protection | IP20 |
| Dimensions largeur | 22,5 mm |
| Masse | Environ 80 g |
| Affichage | Numérique avec hauteur de caractères: PV 8,5 mm, SV 8 mm |
| Standard de conformité | EN 61010-1 (IEC 61010-1), RCM |
| Patrie de fabrication | Chine |
Fonctionnalités avancées et intégration opérationnelle
Fonctions de contrôle évoluées pour une adaptation optimale des procédés
Le modèle E5DC-CX2AUM-000 intègre des fonctionnalités avancées telles que le réglage digital avec touches frontales, permettant une configuration rapide et précise sans nécessiter d’outils externes complexes. Sa capacité à gérer des entrées multi-type s’adapte parfaitement à diverses sources de données thermiques, ce qui garantit une flexibilité accrue dans les installations industrielles. Le dispositif supporte un contrôle PID à deux degrés de liberté avec autotuning, optimisant l’efficacité du contrôle thermique en adaptant dynamiquement la réponse de chauffage et de refroidissement selon les besoins spécifiques du processus.
Intégration aisée dans les systèmes d’automatisation industriels
Grâce à sa conception en module à monter sur rail DIN et son poids léger d’environ 80 grammes, le contrôleur E5DC-CX2AUM-000 s’intègre facilement au sein de panneaux de commande existants. Il peut être connecté à des automates programmables (PLC) et interfaces homme-machine (HMI) pour un pilotage centralisé. La robustesse de sa conception, alliée à son indice de protection IP20, assure une bonne résistance aux environnements industriels courants. Ces caractéristiques font de cet appareil un choix stratégique pour les installations exigeant un contrôle précis, fiable et durable de la température.
