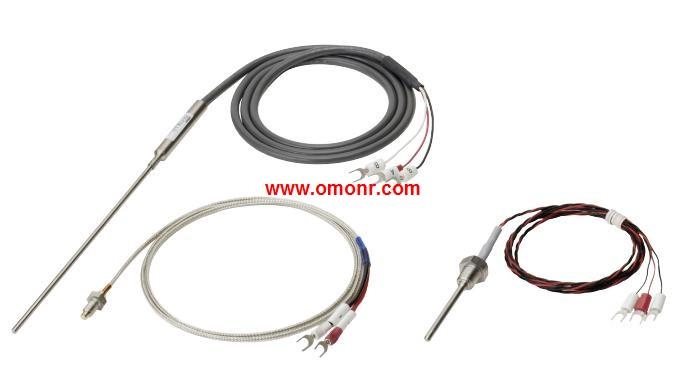

Présentation du produit E52-P50AY D=3.2 1M
Description générale et domaines d’application
Le capteur de température E52-P50AY D=3.2 1M fait partie de la série E52 d’Omron, reconnue pour ses capteurs de haute précision adaptés à un large éventail d’applications industrielles. Ce modèle est un thermomètre à résistance en platine (RTD) de type Pt100, conforme à la classe JIS B, ce qui garantit une exactitude et une fiabilité élevées dans la mesure de la température. Doté d’une protection tubulaire de 3,2 mm de diamètre, il est conçu pour des mesures précises dans des environnements industriels variés allant de -196 °C à +450 °C, selon les spécifications du matériau de protection. Sa longueur standard de protection est de 50 cm, avec un câble de liaison exposé d’une longueur de 1 mètre, facilitant ainsi son intégration dans les systèmes de contrôle des installations.
Avantages pour les professionnels
Le modèle E52-P50AY D=3.2 1M est particulièrement adapté aux ingénieurs et installateurs recherchant un capteur thermométrique fiable et performant, compatible avec les dispositifs de contrôle thermique comme les contrôleurs de température Omron. Son design robuste, incluant une gaine en acier inoxydable SUS316, confère une excellente résistance mécanique et chimique, essentielle pour les applications industrielles exigeantes. De plus, les fils conducteurs en système à 3 conducteurs réduisent les erreurs de mesure liées à la résistance des câbles, assurant ainsi une précision stable au fil du temps. Ce capteur est idéal pour des mesures thermiques dans les processus industriels, offrant une combinaison optimale de performance et de durabilité.
Données techniques du E52-P50AY D=3.2 1M
Caractéristiques principales et construction
| Caractéristique | Description |
|---|---|
| Type de capteur | Thermomètre à résistance en platine (RTD) |
| Élément | Pt100, classe JIS B |
| Type de conducteur | Système 3 conducteurs |
| Diamètre gaine de protection | 3,2 mm |
| Longueur gaine de protection | 50 cm (0,5 m) |
| Type de gaine de protection | Acier inoxydable SUS316 |
| Type de câble | Fils conducteurs exposés, longueur 1 mètre |
| Plage de température opératoire | -196 °C à +450 °C |
| Tendance thermique | Précision élevée conforme à la norme JIS classe B |
Spécifications détaillées et modèles apparentés
Le E52-P50AY D=3.2 1M est un modèle exposé avec fils de connexion de type \ »Y\ » à sertir pour écrou M3.5. Il fait partie d’une gamme extensive de capteurs RTD protégés, disponibles avec différentes longueurs de gaine et de câble, ainsi que diverses options de résistance thermique selon les besoins industriels spécifiques. Parmi les modèles similaires, on retrouve des versions à diamètre de gaine différents (4.8 mm, 6.4 mm, etc.) et des longueurs de câble variées (1m à 8m), ainsi que des modèles à isolation thermique renforcée pour des conditions plus sévères. Ce capteur fournit une compatibilité optimale avec les contrôleurs de température Omron et d’autres équipements industriels nécessitant une mesure de température précise et fiable.
Utilisation et intégration dans les systèmes industriels
Compatibilité et intégration technique
Le capteur E52-P50AY D=3.2 1M a été conçu pour s’intégrer facilement avec les dispositifs de contrôle et automatisation industriels, notamment les contrôleurs de température Omron et autres systèmes de mesure thermique. Son système à trois conducteurs minimise les erreurs liées à la résistance des fils, améliorant ainsi la précision de la transmission du signal sur des distances courtes à moyennes typiques des application industrielles. L’exposition des fils permet une connexion directe aisée à divers équipements utilisant des bornes à sertir. Sa gaine en acier inoxydable garantit une résistance robuste à la corrosion et à l’usure mécanique, un atout clé pour des installations dans des environnements industriels exigeants.
Applications typiques et conseils d’installation
Le E52-P50AY D=3.2 1M est idéal pour les mesures de température de surfaces ou de fluides dans des processus industriels, notamment dans les industries chimique, pharmaceutique, agroalimentaire, ou encore dans l’automatisation des machines de conditionnement. Lors de son installation, il est recommandé de fixer la gaine de protection de manière stable pour éviter les vibrations qui pourraient affecter la précision de la mesure. La plage étendue de température permet une utilisation dans une large gamme d’environnements thermiques, tout en conservant une grande fiabilité de lecture. Ce capteur est particulièrement apprécié pour son rapport performance/durabilité dans les systèmes de contrôle qualité et processus automatisés.
