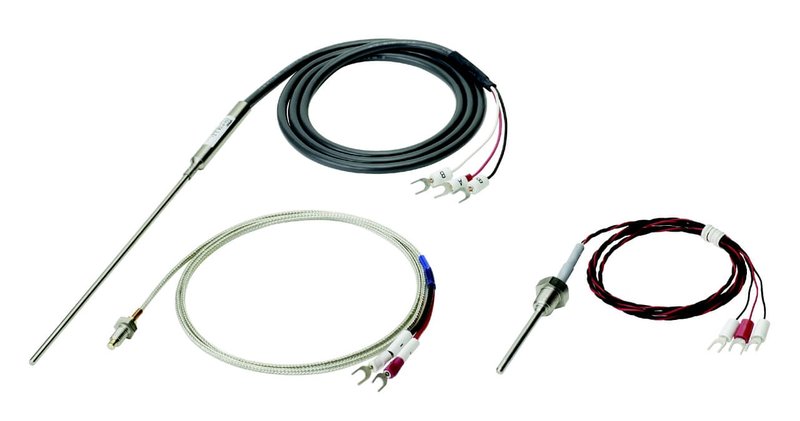

Présentation générale du capteur E52-P50AY D=3.2 2M
Description du produit et domaines d’application
Le capteur de température E52-P50AY D=3.2 2M fait partie de la série E52 d’Omron, reconnue pour ses capteurs thermométriques industriels à résistance en platine de haute précision. Ce modèle spécifique est équipé d’une gaine protectrice en acier inoxydable SUS316 d’un diamètre de 3,2 mm et d’une longueur de gaine de 50 cm, assurant une robustesse adaptée aux environnements industriels sévères. Il utilise un élément Pt100 conformé à la classe JIS B, garantissant une excellente exactitude sur une large plage de températures allant de -196 °C à +450 °C, ce qui en fait un instrument fiable pour la mesure dans divers processus industriels.
Le capteur est doté de fils conducteurs exposés sur une longueur de 2 mètres, facilitant son raccordement aux systèmes de contrôle et de mesure. Le système à trois conducteurs optimise la précision en minimisant les erreurs de résistance dues aux câbles. Le E52-P50AY convient parfaitement aux applications exigeantes telles que l’automatisation industrielle, le contrôle thermique des machines, ainsi que dans les secteurs nécessitant une mesure précise et stable de la température, comme la chimie, la pharmacie et l’agroalimentaire.
Les avantages techniques pour les professionnels
Ce capteur thermométrique est conçu pour offrir une intégration aisée avec les contrôleurs de température Omron et autres dispositifs industriels, grâce notamment à ses fils exposés avec terminaison en fourche pour écrou M3, un standard facilitant les connexions. Sa gaine en acier inoxydable lui procure une excellente résistance à la corrosion et à l’usure mécanique, essentielle pour assurer la longévité dans des conditions industrielles difficiles.
Le choix de l’élément Pt100 assure une haute sensibilité thermométrique et une stabilité dans le temps, indispensable pour les ingénieurs et installateurs qui doivent garantir la fiabilité des systèmes de mesure. De plus, la portée étendue des températures mesure (de cryogéniques à très élevées) le rend adapté à une grande variété de processus industriels, ce qui en fait un composant polyvalent dans la gestion thermique d’une installation.
Données techniques du capteur E52-P50AY D=3.2 2M
Caractéristiques principales
| Caractéristique | Description |
|---|---|
| Type de capteur | Thermomètre à résistance en platine (RTD) |
| Élément | Pt100, classe JIS B |
| Système de conducteurs | 3 conducteurs |
| Diamètre de la gaine | 3,2 mm |
| Longueur de la gaine | 50 cm |
| Matériau de la gaine | Acier inoxydable SUS316 |
| Type de câble | Fils conducteurs exposés |
| Longueur des fils | 2 mètres |
| Plage de température opératoire | -196 °C à +450 °C |
Informations complémentaires et modèles apparentés
Le capteur E52-P50AY D=3.2 2M se caractérise également par sa terminaison avec fils à sertir en fourche adaptés pour un écrou M3.5, garantissant une connexion sûre et efficace. Ce modèle s’inscrit dans une gamme complète de capteurs avec plusieurs diamètres de gaines (3,2 mm, 4,8 mm, 6,4 mm) et longueurs de câbles variables, offrant une solution adaptée à chaque demande spécifique en milieu industriel.
La série E52 comprend des variantes résistantes à la chaleur, des modèles avec différents types de terminaisons (exposées ou enfermées), ainsi que des capteurs conçus pour des applications spécifiques telles que la mesure sur machines d’emballage ou pour des températures extrêmes. Le choix du modèle doit être fait en fonction des exigences précises du processus, du lieu de mesure et des contraintes mécaniques.
Utilisation industrielle et intégration système
Compatibilité et intégration technique
Le capteur E52-P50AY D=3.2 2M est parfaitement conçu pour être intégré dans des systèmes de contrôle automatisés industriels, notamment ceux utilisant les contrôleurs de température Omron, mais aussi compatible avec d’autres équipements de mesure thermique. Son câble à trois conducteurs permet de réduire les interférences électriques et les erreurs de lecture, assurant la précision nécessaire dans les systèmes de régulation et surveillance de processus industriels.
La gaine en acier inoxydable SUS316 protège le capteur contre les agressions chimiques et mécaniques, ce qui est primordial dans des environnements industriels où les conditions peuvent être sévères. De plus, la longueur de câble standard de 2 mètres offre une grande flexibilité lors de l’installation, facilitant les connexions à distance raisonnable des équipements électroniques de contrôle.
Applications industrielles typiques et recommandations d’installation
Le capteur E52-P50AY D=3.2 2M est idéal pour la mesure de température des surfaces, fluides ou gaz dans diverses industries : chimie, pharmaceutique, agroalimentaire, et automatisation industrielle. Son diamètre réduit et sa gaine robuste permettent une installation stable sur des éléments ou machines où l’espace est restreint tout en garantissant une mesure fiable.
Pour une installation optimale, il est conseillé de fixer solidement la gaine du capteur afin de minimiser les vibrations et d’éviter tout déplacement pouvant affecter la précision. La compatibilité avec les systèmes Omron facilite la mise en œuvre dans les lignes de production automatisées, assurant un contrôle thermique exact et une réactivité adaptée aux besoins des procédés industriels modernes.
