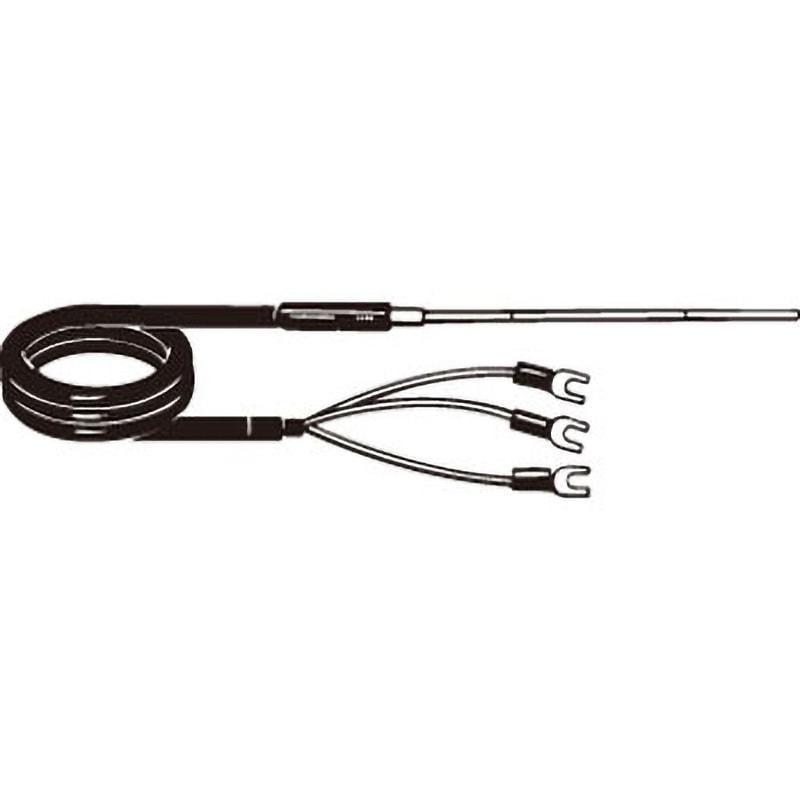

Présentation générale du produit E52-P35AY D=3.2 NETU 1M
Une sonde de température dédiée aux applications industrielles exigeantes
Le modèle E52-P35AY D=3.2 NETU 1M de la gamme Omron représente une sonde de température spécialement conçue pour une utilisation professionnelle dans les environnements industriels. Fait partie de la série E52, reconnue pour ses instruments de mesure de haute précision et grande fiabilité, cette sonde est adaptée notamment aux systèmes de contrôle de température. Elle fait usage d’une technologie de thermomètre à résistance en platine, ce qui garantit des mesures stables et répétables, vitales pour des processus industriels où la précision thermique est un facteur critique. La conception en gaine (sheathed) assure une protection optimale de l’élément sensible, améliorant sa durabilité dans des conditions parfois rigoureuses telles que la présence de gaz, fluides ou variations mécaniques. Le suffixe NETU indique une version résistante à la chaleur, adaptée aux milieux à haute température. La longueur du tube protecteur est de 35 cm, avec un diamètre de 3,2 mm, combinée à un câble d’une longueur de 1 mètre, ce qui facilite son intégration dans différents montages techniques.
Des usages variés grâce à sa conception robuste et versatile
Utilisée principalement comme élément sensible dans des contrôleurs de température, la sonde E52-P35AY D=3.2 NETU 1M est idéale pour des applications de régulation thermique dans divers secteurs : industries manufacturières, agroalimentaires, laboratoires de recherche ou installations HVAC. Son système à trois conducteurs réduit les perturbations liées aux interférences électromagnétiques, assurant des signaux fiables même dans un environnement industriel bruyant. Par ailleurs, la liaison à sorties de fils directs (exposed lead wires) permet un branchement facile et une maintenance aisée. Sa compatibilité avec des éléments Pt100 garantit l’utilisation dans des systèmes de mesure normalisés. Cette sonde, grâce à sa technologie avancée et sa robustesse, répond aux exigences qualitatives et techniques des ingénieurs et des techniciens dans le cadre de leurs projets d’intégration en mesure et contrôle thermique.
Données techniques du E52-P35AY D=3.2 NETU 1M
Caractéristiques principales et construction
La sonde E52-P35AY D=3.2 NETU 1M est un thermomètre à résistance en platine gaîné conçu par Omron, avec une haute précision de classe B correspondant à une tolérance serrée dans la mesure du Pt100. Elle possède un tube protecteur en acier inoxydable SUS316, reconnu pour sa résistance à la corrosion et sa robustesse mécanique, adapté aux environnements industriels variés. Sa configuration électrique comprend un système à 3 conducteurs assurant une compensation optimale des effets de la résistance des fils. Le tube de protection a un diamètre de 3,2 mm, ce qui le rend compact pour insertion dans des systèmes de mesure avec contraintes spatiales.
Tableau récapitulatif des spécifications techniques
| Caractéristique | Détail |
|---|---|
| Type de capteur | Thermomètre à résistance Platine (Pt100) |
| Classes de précision | Classe B |
| Diamètre du tube protecteur | 3,2 mm |
| Longueur du tube protecteur | 35 cm |
| Matériau du tube protecteur | Acier inoxydable SUS316 |
| Type de fils/conducteurs | 3 conducteurs exposés |
| Longueur du câble de sortie | 1 mètre |
| Type de câble | NETU (résistant à la chaleur) |
| Plage de température | -196 °C à 450 °C (selon conditions de mesure) |
| Poids | Environ 500 grammes |
Applications et intégration industrielle du E52-P35AY D=3.2 NETU 1M
Utilisation dans les systèmes de contrôle thermique
Le E52-P35AY est conçu pour répondre aux exigences élevées des systèmes de contrôle de température industriels. Sa haute précision et sa robustesse mécanique en font un composant clé dans les dispositifs de régulation thermique utilisés dans les processus industriels tels que le traitement thermique, la fabrication pharmaceutique, l’analyse de laboratoire, ou encore le contrôle des équipements dans les usines. La qualité des matériaux, notamment l’acier inoxydable SUS316 du tube protecteur, assure une excellente résistance à la corrosion et à l’usure, indispensable dans des environnements industriels parfois agressifs. L’adaptation du câble NETU confère une tolérance accrue aux hautes températures, augmentant la fiabilité opérationnelle et la durée de vie de la sonde dans les applications exigeantes.
Facilité d’intégration et maintenance
Grâce à ses fils de sortie exposés et son design compact, le E52-P35AY D=3.2 NETU 1M est facilement intégrable dans divers systèmes de mesure et de contrôle existants. Le système à trois conducteurs permet une connexion simple et une compensation des résistances du câble, améliorant la précision globale du système. Le diamètre réduit du tube protecteur facilite son insertion dans des emplacements restreints ou des capteurs multi-points. Ce modèle est particulièrement apprécié des ingénieurs et techniciens pour sa fiabilité, la répétabilité de ses mesures et sa maintenance simplifiée, éléments indispensables pour une intégration industrielle réussie. Son emploi dans les régulateurs de température Omron et autres contrôleurs garantit une solution complète pour les applications précises et critiques.
