Présentation générale du produit E52-IC50AY D=3.2 NETU 4M
Caractéristiques fonctionnelles et domaine d’application

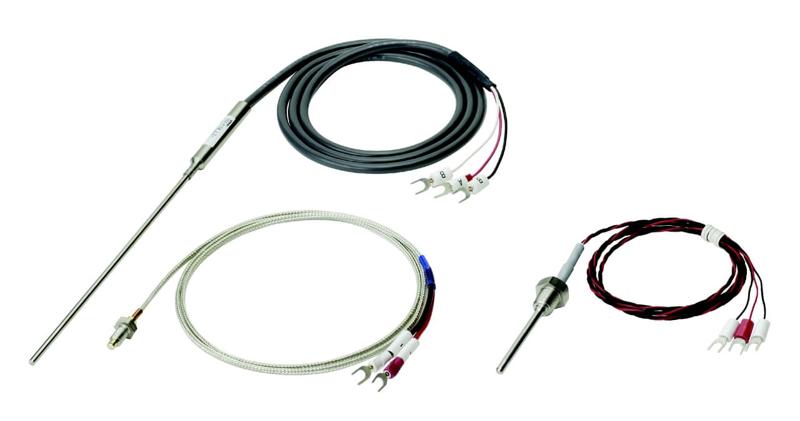

Le capteur de température E52-IC50AY D=3.2 NETU 4M d’Omron est un thermocouple de type J conçu pour offrir une mesure fiable et précise dans des environnements industriels variés. Ce modèle appartient à la série E52, reconnue pour ses capteurs adaptés aux contrôles thermiques dans les dispositifs de contrôle de température. Plus spécifiquement, ce capteur est conçu avec un tube protecteur en acier inoxydable ASTM316L d’un diamètre de 3,2 mm et une longueur de 50 cm, équipé de fils exposés pour assurer un contact direct avec les surfaces à mesurer. L’élément thermocouple de type J permet de mesurer des températures jusqu’à 350 °C, ce qui est adapté pour une large variété d’applications industrielles telles que la surveillance thermique de machines, le contrôle qualité dans les procédés de fabrication, ou encore dans le conditionnement.
Avantages techniques et positionnement industriel
Ce thermocouple se distingue par la qualité de ses matériaux et son design optimisé pour la durabilité et la précision. Son conduit protecteur en acier inoxydable garantit une résistance élevée à la corrosion et à l’usure mécanique, ce qui prolonge la durée de vie du capteur dans des conditions exigeantes. La conception avec fils exposés simplifie l’installation et le raccordement dans les systèmes de contrôle. En outre, le choix du type J comme élément thermocouple permet une bonne stabilité des mesures dans la plage de température spécifiée, tout en offrant une compatibilité étendue avec les équipements de contrôle industriels courants. Grâce à ces caractéristiques, le E52-IC50AY D=3.2 NETU 4M s’impose comme un composant fiable pour les ingénieurs, techniciens et décideurs industriels cherchant à optimiser la surveillance thermique de leurs installations.
Données techniques détaillées du E52-IC50AY D=3.2 NETU 4M
Spécifications mécaniques et électriques
Le modèle E52-IC50AY D=3.2 NETU 4M est construit avec un tube protecteur de 3,2 mm de diamètre, une longueur de 500 mm et un câble de connexion de 4 mètres, permettant une flexibilité d’installation et un large horizon d’usage dans les environnements industriels. Le tube est fabriqué en acier inoxydable ASTM316L, garantissant une haute résistance aux agressions chimiques et mécaniques. Le type d’élément est un thermocouple J (IC), adapté aux mesures de température de 0 à 350 °C. La nature non mise à la terre des conducteurs du thermocouple permet une faible interférence électrique, ce qui est essentiel pour garantir une précision maximale et une lecture fiable dans les environnements soumis à des perturbations électriques. La terminaison du câble utilise des fils exposés, facilitant le montage et la connexion aux systèmes de contrôle.
Tableau récapitulatif des principales caractéristiques
| Caractéristique | Détail |
|---|---|
| Type de capteur | Thermocouple type J (IC) |
| Diamètre du tube protecteur | 3,2 mm |
| Longueur du tube | 500 mm |
| Longueur du câble | 4 mètres |
| Matériau du tube | Acier inoxydable ASTM316L |
| Type de conducteur | Non mis à la terre |
| Type de terminaison | Fils exposés |
| Plage de mesure | 0 à 350 °C |
| No fabricant | E52-IC50AY D=3.2 4M |
Intégration et usage industriel du E52-IC50AY D=3.2 NETU 4M
Installation et compatibilité dans les systèmes de contrôle
Le thermocouple E52-IC50AY D=3.2 NETU 4M est conçu pour s’intégrer aisément dans les équipements de contrôle de température industriels. Sa longueur de câble de 4 mètres permet un positionnement flexible par rapport au système de lecture ou d’enregistrement, tandis que son tube de 3,2 mm de diamètre est compatible avec des installations où espace et encombrement sont des contraintes. Le choix de fils exposés facilite le raccordement aux bornes des contrôleurs ou enregistreurs industriels. Il est parfaitement adapté pour être utilisé avec des contrôleurs de température Omron, notamment de la série E5CC/E5EC, optimisant le traitement et la conversion des signaux de température en données exploitables pour la supervision des procédés. Cette compatibilité assure une intégration efficace et réduit les temps d’installation.
Applications industrielles recommandées et avantages pour le contrôle qualité
Cette sonde thermocouple trouve son utilité dans de multiples secteurs industriels : processus industriels nécessitant une surveillance précise des températures, production alimentaire où le contrôle thermique est crucial, industries chimiques ou pharmaceutiques où la fiabilité des mesures garantit la sécurité des opérations. La robustesse du matériau et la conception non mise à la terre assurent une stabilité des mesures même dans des environnements soumis à des perturbations électromagnétiques. L’utilisation de ce modèle contribue à une meilleure gestion des processus industriels, une réduction des pertes énergétiques par un contrôle thermique optimal, et un gain en termes de sécurité opérationnelle. Ainsi, il représente un choix stratégique pour les ingénieurs et décideurs souhaitant optimiser leurs installations par des mesures de température précises et durables.
