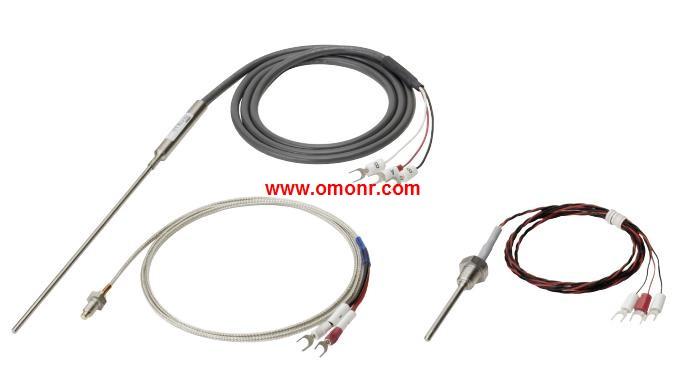

Présentation du capteur de température E52-CA50AY D=4.8 1M
Contexte et utilisation professionnelle
Le capteur de température E52-CA50AY D=4.8 1M est un composant industriel de haute précision conçu par Omron, destiné principalement aux ingénieurs, installateurs et décideurs dans le domaine industriel. Ce capteur est une sonde thermocouple de type K, particulièrement adaptée pour une utilisation dans des environnements secs avec une plage de mesure allant de 0 à 800°C. Sa conception robuste et précise en fait un élément clé dans les systèmes de contrôle de température, notamment pour assurer le pilotage efficace et sécurisé des équipements industriels. Son application est idéale pour les industries nécessitant un contrôle fiable et constant des températures pour optimiser les process, assurer la qualité des productions et garantir la sécurité des opérations.
Importance du choix et fonctions principales
Dans un contexte industriel, le choix d’un capteur de température doit répondre à des critères stricts de précision, durabilité et compatibilité avec les systèmes de contrôle. Le modèle E52-CA50AY D=4.8 1M intègre ces caractéristiques, grâce notamment à sa structure en tube protecteur en acier inoxydable ASTM316L, garantissant une bonne résistance mécanique et chimique. De plus, sa longueur de fil de 1 mètre permet une installation flexible dans divers dispositifs. Utilisé comme partie sensible dans les contrôleurs de température, il fournit des mesures fiables et rapides, facilitant ainsi la régulation thermique nécessaire dans plusieurs applications telles que le chauffage, la ventilation, les process chimiques ou la maintenance prédictive des équipements. Son terminal à fils exposés de type Y pour cosses à sertir M3.5 est pensé pour une connexion aisée et sécurisée dans les systèmes industriels.
Données techniques détaillées du capteur E52-CA50AY D=4.8 1M
Spécifications techniques principales
Le capteur E52-CA50AY D=4.8 1M se caractérise par des données techniques précises qui assurent sa performance et sa fiabilité dans les environnements industriels :
- Type de capteur : Thermocouple de type K (non mis à la terre)
- Diamètre du tube protecteur : 4.8 mm
- Longueur de la gaine protectrice : 50 cm
- Longueur du fil de connexion : 1 mètre
- Plage de température de fonctionnement : de -20°C à 70°C (partie gaine : 0 à 70°C)
- Plage de mesure température effective : 0 à 800°C en air sec
- Matériau du tube : Acier inoxydable ASTM316L
- Forme du terminal : modèle à fils exposés avec cosse en Y pour M3.5
- Classe de précision : Classe 2 (0.75 classe)
- Type de câble : câble avec gaine en vinyle
- Type de contact de mesure : Non mise à la terre
- Pays d’origine : Japon
Tableau récapitulatif des caractéristiques techniques
| Caractéristique | Détail |
|---|---|
| Modèle | E52-CA50AY D=4.8 1M |
| Type de thermocouple | Type K, Non mis à la terre |
| Diamètre du tube (D) | 4.8 mm |
| Longueur de la gaine protectrice (L) | 50 cm |
| Longueur du fil de connexion (M) | 1 m |
| Plage de température d’utilisation | -20°C à 70°C (partie gaine 0 à 70°C) |
| Plage de mesure de température | 0°C à 800°C (air sec) |
| Matériau du tube protecteur | Acier inoxydable ASTM316L |
| Type de câble | Vinyle |
| Terminal | Exposé-lead, Y Type Crimp Terminal pour M3.5 |
| Classe de précision | Classe 2 (0.75) |
| Pays d’origine | Japon |
Applications et spécificités d’usage dans l’industrie
Domaines d’application privilégiés
Le capteur E52-CA50AY D=4.8 1M est adapté à une vaste gamme d’industries nécessitant une mesure précise et fiable de la température. Il trouve sa place dans les systèmes de contrôle de processus industriels, tels que les installations de chauffage, systèmes de ventilation, contrôle qualité de la production chimique, la gestion thermique des machines ainsi que dans la surveillance des équipements nécessitant une régulation fine des températures. Sa robustesse et sa conception permettent une intégration facile dans des environnements où les contraintes mécaniques et chimiques sont présentes. La possibilité de mesurer jusqu’à 800°C en air sec offre une marge importante pour les applications à haute température. La configuration à fils exposés facilite le raccordement dans des installations existantes ou des systèmes complexes.
Atouts techniques pour les ingénieurs et décideurs
Ce modèle de capteur se démarque par son équilibre entre performance technique et facilité d’intégration. La gaine en acier inoxydable ASTM316L assure une protection contre la corrosion et une durabilité accrue, élément essentiel pour garantir la stabilité des mesures dans le temps. Le thermocouple de type K est reconnu pour sa large plage de température et sa rapidité de réponse, permettant un contrôle précis et rapide. Le câble avec gaine en vinyle protège les fils conducteurs tout en facilitant le câblage et la maintenance. La conception non-mise à la terre limite les interférences électriques, améliorant la précision du signal. Son origine japonaise est gage d’un savoir-faire reconnu au niveau mondial dans le domaine des capteurs industriels. Ainsi, ce capteur offre un excellent rapport entre finesse technologique et adaptabilité, répondant aux attentes des professionnels exigeants.
