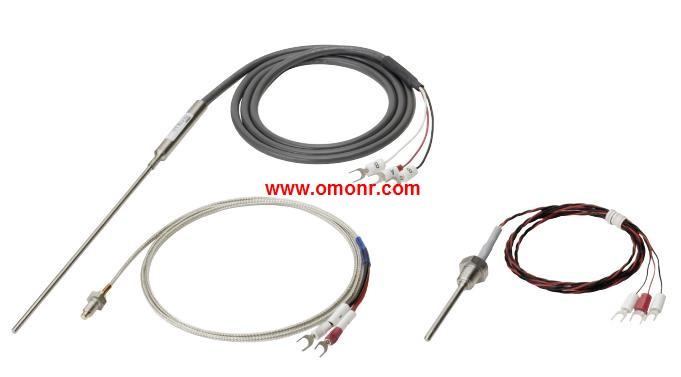

E52-CA50AY D=4.8 NETU 1M : présentation générale
Description et contexte d’utilisation du capteur de température
Le modèle E52-CA50AY D=4.8 NETU 1M d’Omron est un capteur de température thermocouple conçu pour des applications industrielles exigeantes. Ce capteur thermocouple de type K (CA) est classé JIS classe 2 (précision 0.75), garantissant une mesure précise dans une large gamme de températures. Adapté à divers environnements secs, il mesure des températures comprises entre 0 et 800°C, offrant une adaptabilité importante pour le contrôle thermique dans des processus industriels variés. Le capteur dispose d’une gaine de protection en acier inoxydable ASTM316L de 4,8 mm de diamètre et une longueur de gaine de 50 cm, assurant robustesse et résistance dans l’environnement industriel.
Ce capteur est développé pour être fixé et raccordé facilement via des fils de sortie exposés d’une longueur de 1 mètre, équipés de cosses à fourche en Y compatibles avec les vis M3.5, ce qui facilite l’intégration avec des équipements de contrôle de température. Les fils blindés en acier inoxydable recouverts de laine de verre garantissent une protection supplémentaire contre les interférences électromagnétiques et les conditions environnementales difficiles. Ce capteur est donc recommandé pour les ingénieurs et techniciens cherchant une sonde fiable et robuste pour des applications industrielles nécessitant une mesure thermique précise, notamment dans les domaines de l’automatisation, de la gestion thermique et du contrôle des procédés.
Applications industrielles et secteurs concernés
L’E52-CA50AY D=4.8 NETU 1M est particulièrement adapté aux environnements industriels nécessitant des mesures de température dans des plages élevées et avec une grande fiabilité. Il trouve sa place dans le contrôle et la surveillance des processus industriels, notamment au sein des infrastructures équipées de contrôleurs de température nécessitant une précision élevée. Ce capteur peut ainsi être utilisé dans l’industrie chimique, la production énergétique, l’automobile, ainsi que dans la fabrication de matériaux et la transformation alimentaire.
Grâce à sa conception robuste et à sa gaine en acier inoxydable, cette sonde thermocouple est résistante aux chocs mécaniques, aux vibrations, ainsi qu’à la corrosion, ce qui en fait un choix privilégié pour la mesure dans des milieux agressifs ou difficiles d’accès. Sa plage de mesure large permet également de couvrir des besoins variés, du simple contrôle à la surveillance de process critiques. Les ingénieurs, installateurs et décideurs industriels peuvent ainsi déployer ce capteur dans leurs systèmes de contrôle pour optimiser la précision de la mesure thermique, garantir la sécurité des installations et améliorer la qualité des produits finis.
Données techniques détaillées
Caractéristiques principales du capteur E52-CA50AY D=4.8 NETU 1M
Le capteur E52-CA50AY D=4.8 NETU 1M présente des spécifications techniques précises permettant d’assurer un fonctionnement optimal dans les environnements industriels. Il s’agit d’un capteur thermocouple de type K (CA), avec une précision classe 2 correspondante à JIS 0.75. Sa conception à gaine étanche en acier inoxydable ASTM316L garantit robustesse et résistance face à l’usure et aux contraintes mécaniques. La gaine protectrice a un diamètre de 4,8 mm et une longueur de 50 cm pour le corps de mesure, accompagné d’un câble en fils exposés d’1 mètre blindés en acier inoxydable avec isolation laine de verre.
Ce capteur est de type non mis à la terre (non-gnd.), limitant ainsi les interférences électriques et assurant la stabilité des mesures. Il supporte une plage de température de fonctionnement jusqu’à 150°C (plage de la partie gaine), avec une plage de mesure utile jusqu’à 800°C lorsque la sonde est utilisée en air sec. La connexion s’effectue par un fil exposé terminé par des cosses à fourche en Y compatibles avec vis M3.5, facilitant le raccordement dans les systèmes industriels. Ce produit est fabriqué au Japon par Omron, garantissant une qualité de fabrication reconnue.
Tableau récapitulatif des spécifications techniques
| Caractéristique | Détail |
|---|---|
| Type de produit | Capteur de température (thermocouple) |
| Modèle | E52-CA50AY D=4.8 NETU 1M |
| Type d’élément | Thermocouple type K (CA) |
| Classe de précision | JIS classe 2 (0.75) |
| Plage de mesure de température | 0 à 800°C (air sec) |
| Plage de fonctionnement de la partie gaine | 0 à 150°C (0 à 100°C pour la partie gaine) |
| Diamètre de gaine protectrice | 4,8 mm (ASTM316L acier inoxydable) |
| Longueur de gaine | 500 mm (50 cm) |
| Longueur des fils | 1 mètre, fils exposés blindés acier inox et laine de verre |
| Type de terminaison | Fils exposés, cosses à fourche en Y pour vis M3.5 |
| Type de montage | Thermocouple à gaine, type non mis à la terre |
| Pays de fabrication | Japon |
Avantages professionnels et intégration industrielle
Fiabilité et durabilité dans un contexte industriel exigeant
Les capteurs de température Omron de la série E52, en particulier le modèle E52-CA50AY D=4.8 NETU 1M, sont réputés pour leur fiabilité et leur durabilité dans des environnements industriels difficiles. Sa conception robuste avec un revêtement en acier inoxydable ASTM316L garantit une excellente résistance à la corrosion, aux abrasions et aux températures élevées. La présence d’un blindage en acier inox avec isolation en laine de verre sur les fils assure une protection efficace contre les interférences électromagnétiques et les perturbations électriques, ce qui est essentiel pour la stabilité des mesures dans les installations industrielles fortement chargées en équipements électriques.
Ce produit professionnel est également conçu pour une facilité d’intégration, avec des fils de 1 mètre et une terminaison par cosse à fourche, s’adaptant aisément aux systèmes existants. Sa plage de mesure étendue et la haute précision conforme à la norme JIS classe 2 permettent aux ingénieurs et techniciens d’avoir confiance dans la qualité des données récoltées. La résistance mécanique accrue de la gaine de 4,8 mm assure une résistance aux contraintes mécaniques et vibrations fréquentes dans les installations industrielles. Le capteur offre ainsi un compromis optimal entre robustesse, précision et facilité d’installation.
Compatibilité et montage dans les systèmes de contrôle automatisés
Conçu pour s’intégrer parfaitement dans les systèmes industriels avancés, le capteur E52-CA50AY D=4.8 NETU 1M est compatible avec une large gamme de contrôleurs de température et équipements automatisés. Ses fils blindés en acier inoxydable et sa terminaison par cosse à fourche Y (pour vis M3.5) en font un élément simple à raccorder dans les circuits de mesure et de contrôle. Ce design assure également une robustesse au niveau des connexions, réduisant les risques de défaillance dus à des mauvais contacts mécaniques ou corrosion des connexions.
Les ingénieurs responsables des installations et de la maintenance peuvent ainsi procéder à des intégrations rapides et sécurisées, tout en assurant une précision et une répétabilité des mesures de température. Le capteur est idéalement conçu pour des applications nécessitant un suivi précis de la température en temps réel, avec une installation pouvant être réalisée dans des conditions industrielles exigeantes. Son utilisation dans un cadre professionnel bénéficie également du savoir-faire reconnu de la marque Omron, qui assure une cohérence et une compatibilité avec d’autres équipements de contrôle et automatisation industrielle.
