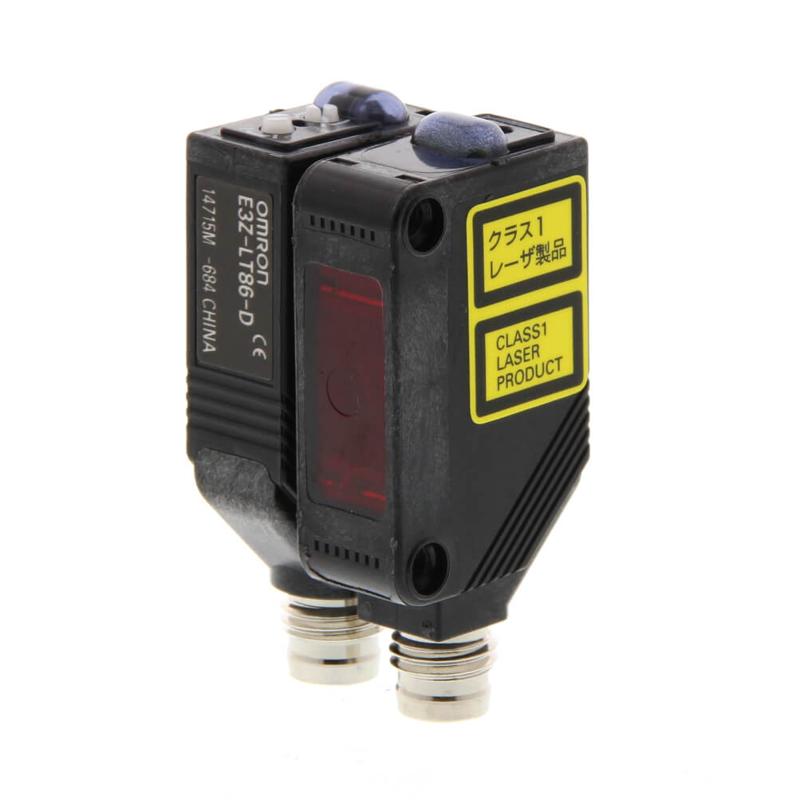

Présentation du capteur photoélectrique E3Z-LT86 Omron
Caractéristiques principales et technologie
Le capteur photoélectrique E3Z-LT86 de la série E3Z d’Omron est un dispositif de détection optique avancé conçu pour répondre aux exigences strictes de l’automatisation industrielle. Il est équipé d’un système à faisceau traversant (through-beam), ce qui signifie que la détection se fait par interruption du faisceau lumineux entre un émetteur et un récepteur, assurant une précision et une fiabilité optimales sur de longues distances, jusqu’à 60 mètres. Ce capteur est particulièrement adapté aux environnements industriels sévères, grâce à son boîtier robuste en polybutylène téréphtalate (PBT) avec une protection IP67, garantissant une résistance efficace à la poussière et à l’eau.
Le E3Z-LT86 bénéficie d’une technologie laser rouge de classe 1 (longueur d’onde 655 nm) qui produit un faisceau visible avec une petite taille de point (environ 5 mm de diamètre à 3 mètres), facilitant ainsi l’alignement et le réglage. Il intègre un amplificateur dans le boîtier, ce qui simplifie son installation et son intégration dans les systèmes de contrôle industriels. La sortie PNP offre une flexibilité d’utilisation par compatibilité avec divers équipements électroniques.
Avantages et domaines d’application
Ce capteur laser Omron présente de nombreux avantages pour les professionnels de l’industrie. Sa capacité à détecter des objets très petits, dès 0,1 mm de diamètre, en fait un choix idéal pour des applications de précision telles que l’inspection de composants électroniques ou le tri d’objets en production. Le temps de réponse rapide, inférieur à 1 milliseconde, permet d’intégrer ce capteur dans des processus à haute vitesse où la réactivité est essentielle.
Les applications industrielles typiques comprennent la détection des faces de grands carreaux dans la fabrication, le comptage et le tri de petits objets comme les bouteilles, ou encore les systèmes de transport et d’emballage automatisés nécessitant une détection fiable à longue distance. Son indice de protection élevé (IP67) rend le E3Z-LT86 parfaitement adapté à des environnements difficiles, y compris les zones humides ou poussiéreuses, garantissant ainsi une plus grande longévité et fiabilité opérationnelle.
Données techniques du capteur photoélectrique E3Z-LT86
Caractéristiques électriques et mécaniques
| Caractéristique | Valeur |
|---|---|
| Méthode de détection | Faisceau traversant (through-beam) |
| Distance de détection | 60 mètres |
| Source lumineuse | Laser diode rouge (655 nm) |
| Type de sortie | PNP |
| Mode de fonctionnement | Light-ON/Dark-ON sélectionnable |
| Temps de réponse | 1 ms maximum |
| Tension d’alimentation | 12 à 24 VDC ±10% |
| Consommation de courant | Émetteur : 15 mA max., Récepteur : 20 mA max. |
| Matériau du boîtier | Polybutylène téréphtalate (PBT) |
| Indice de protection | IP67 (protection contre la poussière et immersion provisoire) |
| Température de fonctionnement | -10 à +55 °C |
| Type de connexion | Connecteur M8 4 broches |
| Taille du point laser | 5 mm de diamètre à 3 m |
| Classe laser | Classe 1 IEC, FDA, JIS |
| Poids | Environ 30 g |
Protection et robustesse
Le capteur E3Z-LT86 intègre plusieurs protections électriques essentielles pour assurer une fiabilité renforcée dans un contexte industriel exigeant. Il est doté d’une protection contre les courts-circuits en sortie, contre les inversions de polarité d’alimentation et de sortie, ce qui diminue les risques de défaillance liés aux erreurs de câblage ou incidents électriques.
Les tests de résistance aux vibrations (de 10 à 55 Hz avec amplitude double de 1,5 mm sur les axes X, Y et Z) et aux chocs (500 m/s² trois fois sur les trois axes) démontrent la robustesse mécanique du produit. Cette fiabilité permet d’utiliser le E3Z-LT86 dans des environnements industriels soumis à des contraintes mécaniques et des conditions environnementales difficiles. L’indice IP67 assure quant à lui une protection optimale contre la poussière et l’eau, garantissant une utilisation stable même en milieu humide ou salissant.
Utilisation pratique et intégration industrielle
Installation et réglages
Le capteur photoélectrique E3Z-LT86 est conçu pour une intégration aisée dans les systèmes industriels. Le connecteur M8 à 4 broches facilite le raccordement électrique standardisé, assurant une compatibilité et une interchangeabilité aisées avec les équipements automatisés. Son design compact (dimensions approximatives : largeur 10,8 mm, hauteur 31 mm, profondeur 20 mm) permet une installation dans des espaces restreints sans compromis sur les performances.
Pour le réglage, le faisceau laser rouge très visible avec un diamètre de point réduit simplifie l’alignement précis de l’émetteur et du récepteur. Le capteur dispose d’un réglage manuel via un potentiomètre simple tour qui permet d’ajuster la sensibilité pour des conditions spécifiques d’utilisation, optimisant ainsi la réponse selon les objets et distances à détecter.
Entretien et conseils d’usage
Pour garantir des performances optimales dans le temps, un entretien régulier du capteur E3Z-LT86 est recommandé. Un nettoyage périodique des surfaces optiques (lentilles) s’impose pour éviter que poussières, huiles ou autres impuretés n’altèrent la transmission du faisceau lumineux. Il est également conseillé de vérifier fréquemment l’alignement du faisceau pour maintenir une détection fiable et précise.
L’environnement industriel peut être sujet à des variations de température et à des vibrations; il est donc important de positionner le capteur dans une installation stable tout en bénéficiant de la robustesse mécanique intrinsèque du boîtier. En respectant ces bonnes pratiques, le E3Z-LT86 assure une longévité accrue et une efficacité constante dans des applications industrielles variées.
