Présentation générale du capteur photoélectrique E3Z-LR86-IL2
Caractéristiques clés et conception

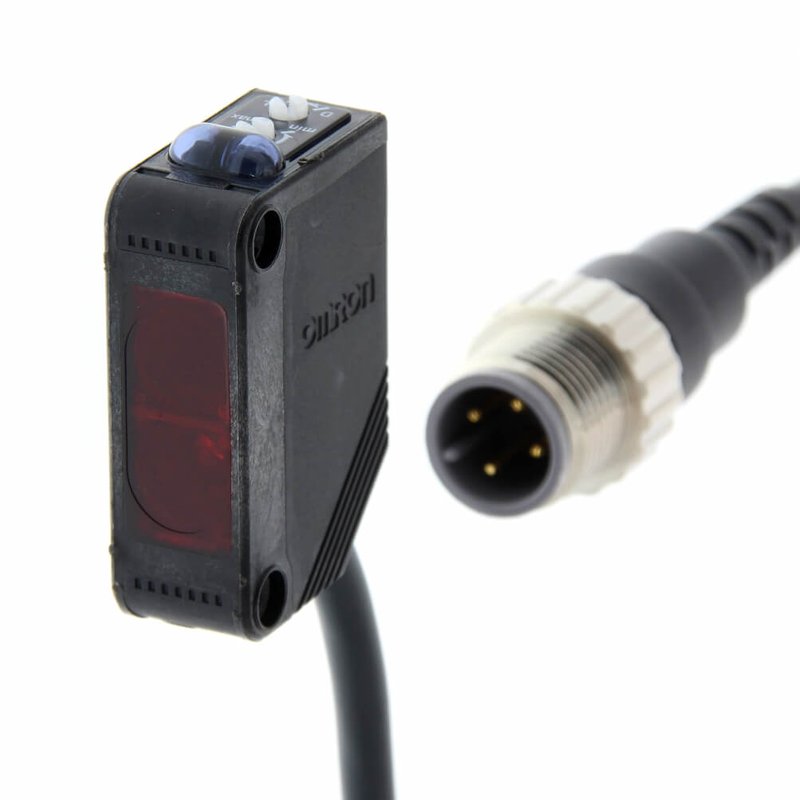

Le capteur photoélectrique E3Z-LR86-IL2 de la série E3Z-LR d’Omron est un capteur de distance fiable et compact destiné aux applications industrielles exigeantes. Il est équipé d’une technologie laser de classe 1, garantissant une détection précise tout en étant sans danger pour les yeux. Sa conception robuste avec un boîtier en polybutylène téréphtalate (PBT) assure une protection efficace contre les environnements de production difficiles. Ce capteur est doté d’un connecteur M8 4 broches standard, facilitant son intégration dans les systèmes automatisés. Il bénéficie d’une méthode de mesure rétro-réfléchissante avec suppression de l’arrière-plan, ce qui permet de détecter avec précision les objets, même dans des conditions visuelles complexes.
Applications industrielles et avantages d’utilisation
Le E3Z-LR86-IL2 est particulièrement adapté aux secteurs de la logistique, de la manutention des matériaux, et du conditionnement où la détection fiable des objets est cruciale. Sa capacité à détecter de petites cibles sur des lignes de production automatisées, comme les composants électroniques ou les bouteilles en chaîne, en fait un outil privilégié pour les ingénieurs et les installateurs. Son temps de réponse rapide de 1 milliseconde assure une réactivité optimale pour le contrôle de process en temps réel. De plus, le capteur offre une portée réglable jusqu’à 7 mètres, permettant une grande flexibilité selon les besoins spécifiques de l’installation industrielle.
Données techniques du capteur E3Z-LR86-IL2
Spécifications électriques et mécaniques
| Attribut | Valeur |
|---|---|
| Type de capteur | Photoélectrique, rétro-réfléchissant |
| Type de sortie | PNP, collecteur ouvert |
| Alimentation | 12 à 24 V DC ±10% |
| Consommation de courant | 30 mA max. |
| Tension DC maximum | 26,4 V DC |
| Connecteur | M8, 4 broches |
| Indice de protection (IP) | IP67 |
| Matériau du boîtier | Polybutylène téréphtalate (PBT) |
| Plage de détection | 20 mm à 7 000 mm (7 mètres) |
| Température de fonctionnement | -10 °C à 55 °C |
| Temps de réponse | 1 ms |
| Source lumineuse | Diode laser (LED laser) |
| Certification | Conforme RoHS, classe laser 1 (JIS et IEC) |
Caractéristiques complémentaires
- Suppression de l’arrière-plan pour une détection précise sur fond complexe.
- Fonction d’alignement automatique pour réduire l’écart optique et assurer une haute précision.
- Résistance élevée aux vibrations grâce au connecteur M8 à quatre broches.
- Compact avec des dimensions adaptées aux espaces restreints : 31 x 10,8 x 20 mm.
- Affichage LED pour un contrôle visuel immédiat de l’état de fonctionnement.
- Fonctionnement fiable dans une large gamme d’applications industrielles, même dans des environnements exigeants.
Installation, maintenance et usage optimal du E3Z-LR86-IL2
Conseils pour l’installation et l’intégration
Le capteur E3Z-LR86-IL2 est conçu pour une installation simple et rapide dans les systèmes automatisés grâce à son connecteur M8 standard et sa mécanique compacte. Il peut être monté sur bride pour une fixation stable, idéale dans les environnements industriels. Lors de l’installation, il est recommandé de positionner le capteur de manière à optimiser la réflexion laser sur la cible, en tirant avantage de la fonction de suppression d’arrière-plan qui minimise les erreurs dues aux objets environnants. Sa plage de détection réglable offre une flexibilité pour s’adapter précisément à la distance requise pour chaque application, réduisant ainsi les risques de détection erronée.
Utilisation industrielle et avantages pour les professionnels
Destiné aux ingénieurs, installateurs et décideurs industriels, ce capteur se distingue par sa robustesse et sa fiabilité, essentielles pour les process de production continus. Sa résistance à la poussière et à l’humidité (indice IP67) garantit une performance stable, même dans des conditions difficiles. Son temps de réponse ultra-rapide de 1 milliseconde permet de suivre efficacement les objets en mouvement rapide sur les lignes de production. Cette réactivité élevée, combinée à la précision laser, assure un contrôle qualité rigoureux et une réduction des erreurs de détection. Enfin, sa conformité aux normes RoHS et sa certification laser classe 1 offrent un environnement de travail sûr et respectueux des réglementations en vigueur.
