Présentation générale du capteur photoélectrique E3Z-LR81 2M
Description et conception compacte pour applications industrielles

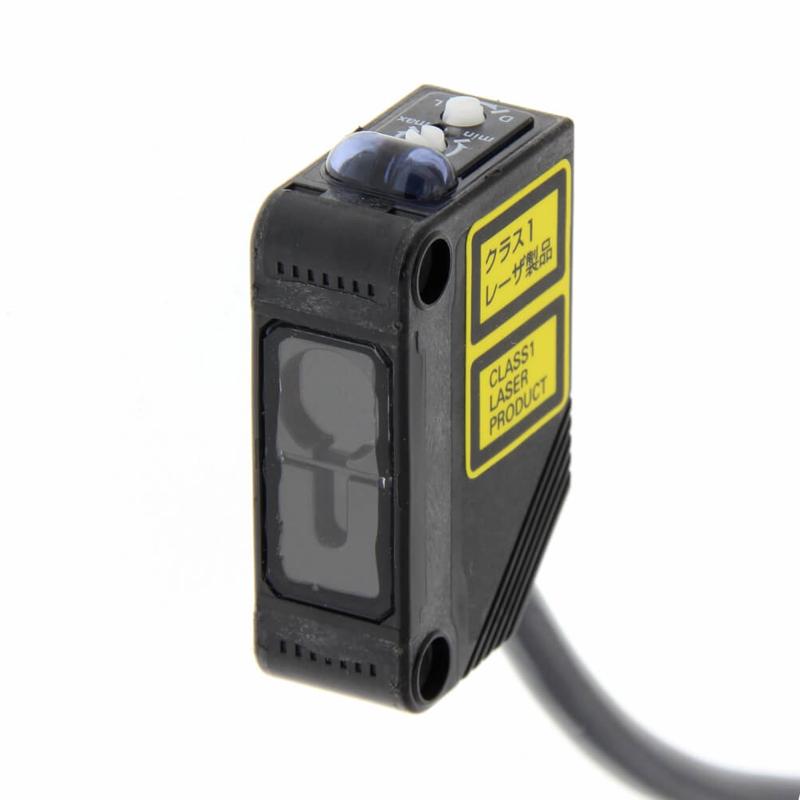

Le capteur photoélectrique E3Z-LR81 2M d’Omron est conçu pour offrir une solution de détection efficace et précise dans un boîtier compact. Sa conception cuboïde permet une installation facile dans divers environnements industriels où l’espace peut être limité. Ce capteur utilise une technologie laser de classe 1 avec une source lumineuse laser rouge (655 nm), garantissant une détection fiable tout en respectant les normes de sécurité les plus strictes (IEC, FDA, JIS). Grâce à son système rétro-réfléchissant avec fonction M.S.R., il détecte les objets en renvoyant le faisceau lumineux sur un réflecteur externe, ce qui lui permet d’offrir une portée allant jusqu’à 15 mètres lorsqu’il est utilisé avec le réflecteur approprié (E39-R12).
Ce produit se démarque par sa robustesse et sa fiabilité, enveloppé dans un boîtier en polybutylène téréphtalate (PBT) qui lui confère une résistance aux environnements difficiles. Avec une protection IP67, le capteur est étanche à la poussière et protégé contre les immersions temporaires, ce qui le rend particulièrement adapté aux applications industrielles exigeantes. Le câble pré-câblé de 2 mètres simplifie grandement l’installation et l’intégration dans les systèmes d’automatisation existants. Son mode de fonctionnement polyvalent permet de choisir entre le mode Light-ON et Dark-ON, offrant ainsi une flexibilité d’usage selon les besoins spécifiques de chaque installation.
Avantages fonctionnels et applications industrielles pertinentes
Grâce à un temps de réponse extrêmement rapide d’1 milliseconde, le E3Z-LR81 2M est idéal pour les environnements industriels où la rapidité et la précision sont cruciales. Cette capacité permet de détecter efficacement les objets en mouvement rapide ou en série sans perte d’information, facilitant ainsi le contrôle de la production ou l’automatisation des processus. Le faisceau laser réduit la dispersion de la lumière, assurant ainsi une très bonne précision même sur de longues distances et une excellente tolérance aux conditions lumineuses ambiantes, jusqu’à 10 000 lux sous lumière solaire.
Ce capteur est particulièrement adapté pour les applications telles que la détection de pièces sur des rubans transporteurs, la reconnaissance d’objets ouverts sur des lignes d’assemblage, ainsi que pour le comptage de bouteilles ou la détection de petits composants en électronique. La technologie rétro-réfléchissante avec fonction M.S.R. (mutual side rejection) améliore la fiabilité en réduisant les fausses détections causées par des objets situés hors de la zone ciblée. En somme, l’E3Z-LR81 2M constitue un choix pertinent pour les ingénieurs, les installateurs et les décideurs désirant une solution fiable, compacte, rapide et résistante pour leurs systèmes de détection optique.
Données techniques détaillées du E3Z-LR81 2M
Caractéristiques électriques et mécaniques
| Caractéristique | Valeur |
|---|---|
| Forme | Cuboïde |
| Méthode de détection | Rétro-réfléchissant avec fonction M.S.R. |
| Distance de détection | 15 m avec réflecteur E39-R12 (0,2 à 7 m standard) |
| Taille du spot | 5 mm (à 3 m) |
| Objet standard détecté | Opaque 75 mm diamètre minimum |
| Objet minimum détecté | 6 mm diamètre (à 3 m) |
| Source lumineuse | Laser rouge LD, 655 nm |
| Classe laser | Classe 1 (IEC, FDA, JIS) |
| Tension d’alimentation | 12 à 24 V DC ±10% |
| Consommation de courant maximale | 30 mA |
| Type de sortie | PNP collecteur ouvert, max 26.4 VDC, 100 mA max |
| Mode de fonctionnement | Light-ON et Dark-ON sélectionnable |
| Protection | Protection contre court-circuit de sortie, inverse polarité sortie et alimentation |
| Temps de réponse | 1 ms max (opération ou réinitialisation) |
| Réglage de la sensibilité | Réglage à tour unique |
| Plage d’éclairement ambiant | Lampe incandescente 3000 lx max, lumière solaire 10000 lx max |
| Température de fonctionnement | -10 à 55 °C (sans gel ni condensation) |
| Température de stockage | -25 à 70 °C (sans gel ni condensation) |
| Humidité de fonctionnement | 35 à 85 % (sans gel ni condensation) |
| Humidité de stockage | 35 à 95 % (sans gel ni condensation) |
| Résistance d’isolation | 20 MΩ min (mesuré à 500 V DC) |
| Rigidité diélectrique | 1000 VAC 50/60 Hz pendant 1 min |
| Résistance aux vibrations | 10 à 55 Hz, amplitude double de 1,5 mm, 2 h en X, Y, Z |
| Résistance aux chocs | Destruction à 500 m/s², 3 fois en X, Y, Z |
| Indice de protection | IP67 |
| Longueur de câble | 2 m, pré câblé |
| Indicateurs | Orange pour état de fonctionnement, vert pour stabilité |
| Poids | Environ 65 g |
| Matériaux | Boîtier : PBT, Lentille : résine méthacrylate |
Accessoires et options de montage compatibles
| Référence | Description |
|---|---|
| E39-L104 | Support de montage standard, montage vertical pour capteur E3Z |
| E39-L142 | Support de montage avec paroi latérale protectrice pour E3Z |
| E39-L144 | Support de montage avec protection pour modèles pré-câblés E3Z |
| E39-L150 | Support sur tige de 100 mm pour capteur E3Z |
| E39-L151 | Support sur tige de 200 mm pour capteur E3Z |
| E39-L43 | Support de montage latéral pour capteur E3Z |
| E39-L44 | Support de montage arrière pour capteur E3Z |
| E39-L93FH | Support de montage télescopique 3D pour capteur E3Z |
| E39-R12 | Réflecteur pour capteur E3C-LDA, surface efficace de 23×23 mm |
| E39-R1S | Réflecteur ABS & Acryl, dimensions 40 x 60 x 7,5 mm |
| E39-R6 | Réflecteur micro-triple surface, dimensions 52 x 40 mm |
| E39-RS1 | Bande réfléchissante autocollante, 35 x 10 mm |
| E39-RS2 | Bande réfléchissante autocollante, 40 x 35 x 0,5 mm en acrylique |
| E39-RS255M | Bande réfléchissante autocollante, 25 mm x 5 m |
| E39-RS3 | Bande réfléchissante autocollante, 70 x 80 mm |
| E39-RS505M | Bande réfléchissante autocollante, 50 mm x 5 m |
Performances et intégration dans les environnements industriels
Fiabilité et robustesse dans des conditions sévères
Le capteur E3Z-LR81 2M est conçu pour résister aux environnements industriels les plus exigeants grâce à son indice de protection IP67, assurant une étanchéité complète à la poussière et une résistance à l’immersion temporaire dans l’eau. Sa résistance aux chocs et aux vibrations, testée rigoureusement (10 à 55 Hz pour 2 heures, 500 m/s² pour 3 impacts en X, Y et Z), garantit une fiabilité durable dans les usines, lignes de production et applications mobiles.
La faible consommation électrique et la protection intégrée contre les inversions de polarité et les courts-circuits permettent une intégration simplifiée et sécurisée dans des architectures industrielles complexes. De plus, la rapidité de réaction du capteur (temps de réponse d’1 ms) est un atout majeur pour des processus automatisés nécessitant un contrôle rapide et précis, limitant ainsi les erreurs de détection et optimisant les cycles de production.
Flexibilité opérationnelle et utilisation avancée
L’E3Z-LR81 2M est équipé d’indicateurs lumineux (orange pour le fonctionnement et vert pour la stabilité) facilitant le diagnostic sur site et le réglage de la sensibilité via un potentiomètre à tour unique. Son mode de commutation Light-ON/Dark-ON permet une adaptation aisée aux différents types d’applications et exigences de détection. Cette flexibilité opérationnelle, couplée à son câble pré-câblé de 2 mètres, assure une installation rapide et fiable.
Le capteur est largement utilisé dans les secteurs nécessitant une détection précise sur de longues distances, tels que l’automatisation industrielle, la logistique et le conditionnement. Sa technologie laser assure une faible sensibilité aux couleurs et variations de surface, ce qui réduit les erreurs et améliore la qualité de contrôle. L’intégration du E3Z-LR81 2M dans des systèmes automatisés apporte une solution robuste, efficace et adaptable, répondant aux besoins dynamiques des ingénieurs et décideurs industriels.
