Présentation générale du capteur photoélectrique E3Z-LR66
Un capteur laser compact haute performance

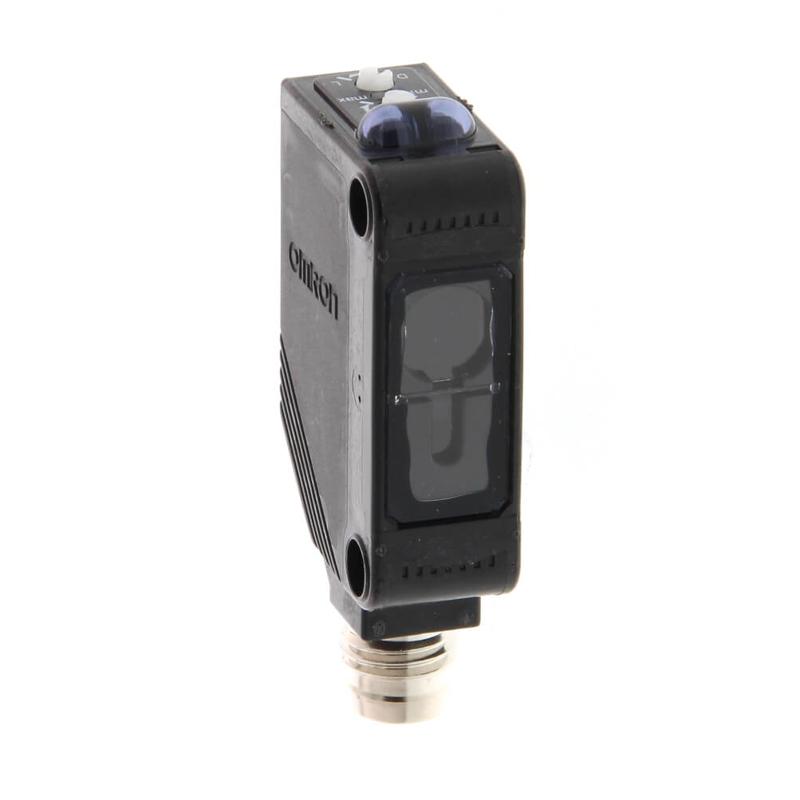

Le capteur photoélectrique E3Z-LR66 d’Omron est un dispositif de détection optique utilisant une technologie laser classe 1, assurant une sécurité optimale pour les opérateurs tout en offrant une précision remarquable dans les applications industrielles. Sa conception compacte en boîtier cuboïde facilite son intégration dans des espaces restreints. Ce capteur fonctionne selon le principe de la réflexion rétro-réfléchissante, où le faisceau laser émis est renvoyé vers le capteur par un réflecteur, permettant ainsi de détecter la présence ou l’absence d’objets sur une distance allant jusqu’à 15 mètres. L’E3Z-LR66 intègre un amplificateur dans son boîtier, simplifiant ainsi son installation et son raccordement au système de contrôle, avec un connecteur M8 à 4 broches pour une connexion fiable et rapide.
Une solution adaptée aux environnements industriels exigeants
Conçu pour répondre aux besoins des professionnels tels que les ingénieurs, les installateurs et les décideurs industriels, le capteur E3Z-LR66 est idéal pour les applications nécessitant une détection précise à longue distance. Il offre une réponse rapide en 1 milliseconde, permettant ainsi un contrôle efficace dans les processus automatisés. La possibilité de sélectionner les modes de fonctionnement Light-ON ou Dark-ON offre une grande flexibilité d’utilisation selon les besoins spécifiques de détection. De plus, sa robustesse est renforcée par un indice de protection IP67, garantissant une résistance aux poussières et à l’eau, ce qui le rend parfaitement adapté aux environnements industriels difficiles, avec des conditions d’éclairage variables et des exigences de fiabilité élevées.
Données techniques du capteur E3Z-LR66
Caractéristiques fonctionnelles et électriques
Le capteur E3Z-LR66 utilise un laser diode rouge avec une longueur d’onde de 655 nm, offrant un spot de détection très précis de 5 mm de diamètre maximum à une distance de 3 mètres. Il fonctionne avec une alimentation en courant continu comprise entre 12 et 24 volts, avec une consommation maximale de 30 mA. Le signal de sortie est de type NPN open collector, capable de commuter jusqu’à 100 mA avec une tension maximale de 26,4 VDC. Ce capteur intègre également plusieurs protections électriques, telles que la protection contre les courts-circuits de sortie, la protection contre l’inversion de polarité d’alimentation et de sortie, garantissant ainsi la sécurité et la durabilité de l’appareil dans les installations industrielles.
Spécifications environnementales et mécaniques
Le E3Z-LR66 est conçu pour opérer dans des températures comprises entre -10 °C et 55 °C, avec un taux d’humidité relative de 35 à 85 %, sans condensation ni gel. Pour le stockage, les plages s’élargissent à -25 °C à 70 °C et une humidité jusqu’à 95 %. Il a passé avec succès les tests de résistance aux vibrations (10 à 55 Hz, 1,5 mm double amplitude) et aux chocs (500 m/s², trois fois dans chaque axe) pour assurer une longévité en conditions industrielles rigoureuses. Son boîtier est en polybutylène téréphtalate (PBT), avec une lentille en résine méthacrylate, assurant robustesse et durabilité. Le capteur pèse environ 20 grammes et se connecte via un connecteur M8, assurant une installation simple et sécurisée.
| Attribut | Détail |
|---|---|
| Méthode de détection | Réflectif rétro-réfléchissant avec fonction M.S.R. |
| Distance de détection | 0,2 à 15 m |
| Taux de réponse | 1 ms max. |
| Type de sortie | NPN open collector |
| Tension d’alimentation | 12-24 V DC ±10% |
| Indice de protection | IP67 |
| Classe de laser | Classe 1 IEC/FDA/JIS |
| Dimensions (L x H x P) | 10.8 mm x 31 mm x 20 mm |
Applications et intégration industrielle
Utilisations typiques dans l’automatisation et la détection
Le capteur photoélectrique E3Z-LR66 est largement utilisé dans les processus automatisés pour la détection de pièces, la vérification de présence et la surveillance de production. Grâce à sa capacité de détection à longue distance et à sa précision, il est adapté à des applications telles que le contrôle de convoyeurs, la détection d’objets transparents ou opaques, et les systèmes de tri automatisés. Sa rapidité d’exécution permet une intégration efficace dans des chaînes de production à haute cadence, contribuant ainsi à optimiser la productivité et la qualité des processus industriels.
Avantages pour les professionnels de l’industrie
Les ingénieurs et intégrateurs bénéficient de l’E3Z-LR66 par sa facilité d’installation, sa robustesse et sa flexibilité d’utilisation. Son boîtier compact facilite l’adaptation dans des environnements denses en équipements, tandis que la sélection des modes Light-ON et Dark-ON permet d’ajuster précisément la détection aux exigences du procédé. De plus, le capteur est compatible avec de nombreux accessoires de montage et réflecteurs proposés par Omron, ce qui offre une modularité accrue pour répondre à des besoins spécifiques. La disponibilité d’une large gamme de documents techniques et de supports facilite la conception, la mise en service et l’entretien des installations utilisant ce capteur.
