Présentation générale du capteur photoélectrique E3Z-LR61 2M
Description et caractéristiques principales

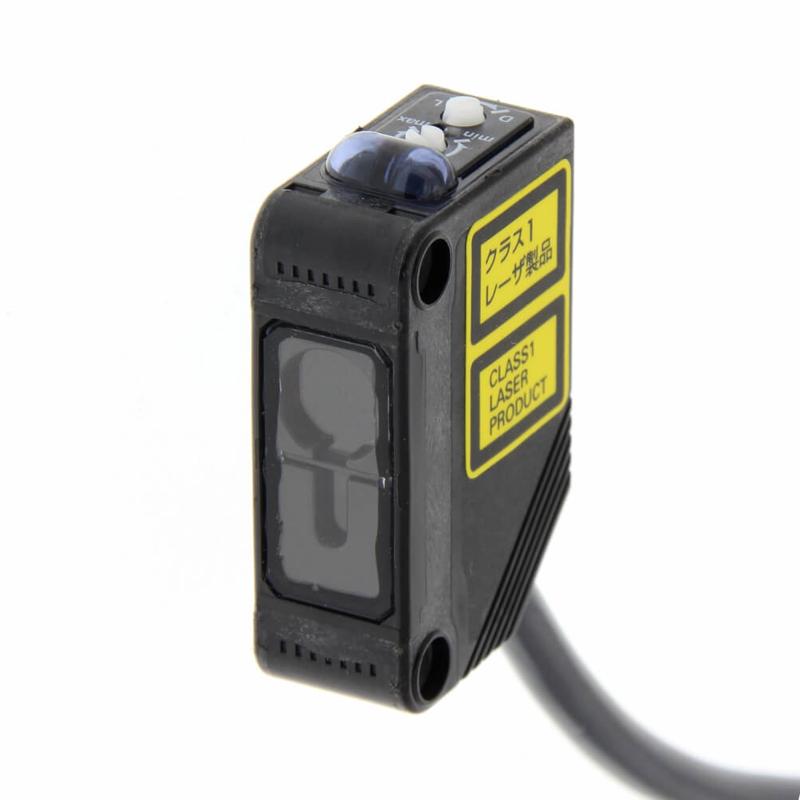

Le capteur photoélectrique E3Z-LR61 2M de la série E3Z d’Omron est un dispositif compact avec amplificateur intégré destiné à une détection précise et fiable. Ce modèle utilise une technologie laser rouge de classe 1 pour assurer un fonctionnement sécurisé et efficace dans les environnements industriels. Le capteur est de type rétro-réfléchissant, ce qui signifie qu’il détecte les objets grâce à un reflet provenant d’un réflecteur externe, offrant une portée de détection allant jusqu’à 15 mètres lorsqu’il est utilisé avec le réflecteur adapté. Le boîtier cuboïde et compact est conçu en PBT (polybutylène téréphtalate), un matériau robuste résistant aux environnements industriels sévères. Le E3Z-LR61 2M se connecte via un câble de 2 mètres et délivre une sortie de type NPN, compatible avec de nombreuses architectures de contrôle industrielles. L’appareil peut être configuré pour fonctionner en modes Light-ON ou Dark-ON selon l’application spécifique. Sa vitesse de réponse de 1 milliseconde permet une détection rapide, essentielle pour les processus industriels dynamiques.
Technologie laser et avantages pour l’industrie
Le capteur E3Z-LR61 2M intègre une diode laser rouge et offre les avantages significatifs de cette technologie : une précision et une fiabilité accrues par rapport aux dispositifs traditionnels. La classe laser 1 garantit la sécurité des opérateurs tout en maintenant des performances élevées. Cette technologie convient parfaitement aux applications exigeant une détection précise d’objets opaques, avec une taille minimale détectable d’environ 6 mm de diamètre à une distance de 3 mètres. Le spot laser fin, d’environ 5 mm de diamètre, permet de cibler précisément les objets, réduisant ainsi les erreurs de détection liées à l’environnement ambiant ou aux objets environnants. Cette combinaison de compacité, de technologies de pointe et de robustesse structurelle fait du E3Z-LR61 2M un choix privilégié pour les secteurs de la fabrication, de l’automatisation des machines et du contrôle qualité.
Données techniques détaillées du capteur E3Z-LR61 2M
Tableau des spécifications techniques
| Forme | Cuboïde |
| Méthode de détection | Rétro-réfléchissant avec fonction M.S.R. |
| Distance de détection maximale | 15 000 mm (avec réflecteur E39-R1) |
| Distance de détection minimale | 200 mm |
| Méthode de réglage | Réglage manuel (réglage de sensibilité à un tour) |
| Méthode de connexion | Câble pré-câblé |
| Longueur du câble | 2 m |
| Type de sortie | NPN collecteur ouvert |
| Mode de fonctionnement | Light-ON / Dark-ON sélectionnable |
| Temps de réponse | 1 ms max. |
| Matériau du boîtier | PBT (polybutylène téréphtalate) |
| Dimensions (L x H x P) | 10,8 x 31 x 20 mm |
| Type de lumière | Diode laser rouge (655 nm) |
| Classe laser | Classe 1 (IEC, FDA, JIS) |
| Taille du spot | 5 mm de diamètre maximum à 3 m |
| Tension d’alimentation | 12–24 VDC ±10% (ondulation max. 10%) |
| Courant maximal consommé | 30 mA max. |
| Degré de protection | IP67 |
Caractéristiques environnementales et de robustesse
Le capteur est capable de fonctionner dans des environnements industriels exigeants. Il supporte une plage de températures d’utilisation allant de -10 °C à 55 °C sans condensation ni gel, et peut être stocké dans une plage étendue de -25 °C à 70 °C. L’humidité relative supportée est de 35 à 85 % en fonctionnement et de 35 à 95 % en stockage, assurant une grande tolérance aux variations d’environnement. Le capteur est conçu pour résister aux vibrations et aux chocs conformément aux normes industrielles, garantissant sa fiabilité même dans des conditions difficiles. Des protections intégrées telles que la protection contre le court-circuit de sortie, l’inversion de polarité d’alimentation et l’inversion de polarité de sortie renforcent sa durabilité et évitent les défaillances liées à des erreurs d’installation. La présence d’indicateurs lumineux d’état opérationnel en orange et de stabilité en vert facilite la mise en service et le diagnostic sur site.
Application industrielle et intégration du capteur E3Z-LR61 2M
Utilisation dans les systèmes d’automatisation industrielle
Le E3Z-LR61 2M s’adresse principalement aux professionnels de l’automatisation industrielle, incluant ingénieurs, intégrateurs, et responsables de projets. Sa capacité à détecter avec précision des objets opaques, même de petite taille, sur des distances allant jusqu’à 15 mètres, le rend idéal pour des applications telles que le contrôle de présence, la détection d’objets en flux, le positionnement, et la vérification d’assemblages dans des chaînes de production automatisées. Grâce à son temps de réponse rapide de 1 ms, ce capteur est particulièrement adapté aux environnements dynamiques où la vitesse de détection est cruciale pour maintenir la cadence industrielle et éviter les erreurs. Le choix du mode Light-ON/Dark-ON permet d’ajuster le capteur selon les besoins spécifiques de détection et la configuration des systèmes de contrôle auxquels il est raccordé.
Intégration et accessoires pour une installation optimale
Pour faciliter l’intégration du capteur E3Z-LR61 2M dans divers cadres industriels, plusieurs accessoires sont disponibles, notamment différents types de supports de montage spécifiques à la série E3Z, des réflecteurs adaptés pour optimiser la zone de détection, ainsi que des bandes réfléchissantes auto-adhésives. Ces accessoires assurent une installation flexible et sécurisée, permettant d’ajuster précisément le capteur dans l’espace de travail pour une détection fiable. La connectique pré-câblée avec câble de deux mètres simplifie le raccordement électrique et réduit les risques d’erreur lors de l’installation. Omron fournit également de la documentation technique complète, incluant des circuits de sortie, des courbes de fonctionnement, et des guides d’installation, assurant un déploiement rapide et efficace du capteur dans les systèmes de production.
