Présentation générale du détecteur photoélectrique E3Z-L81-IL2 2M
Description du produit et domaines d’application

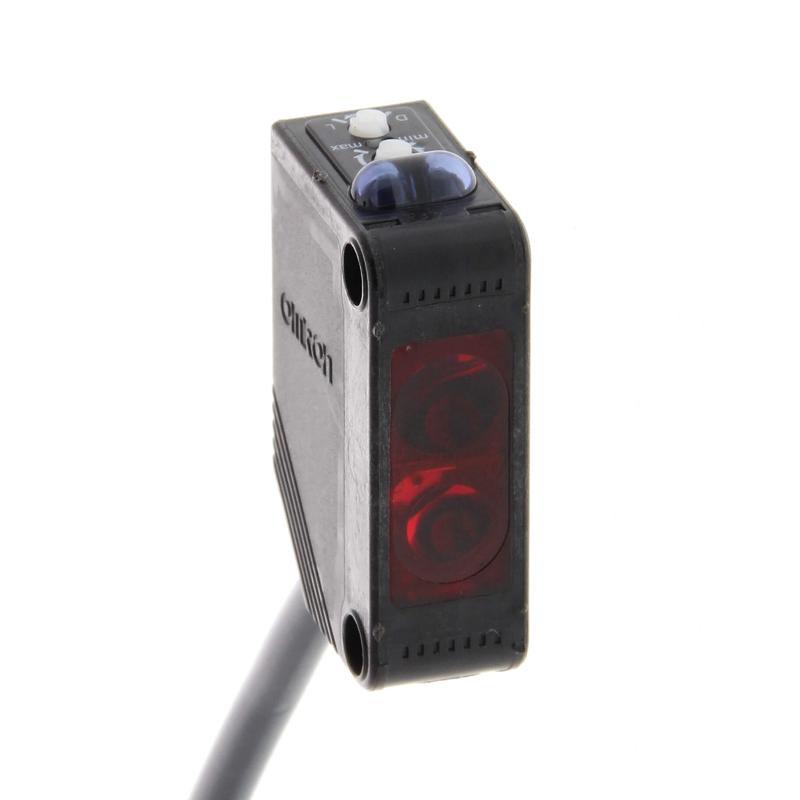

Le capteur photoélectrique E3Z-L81-IL2 2M d’Omron est un détecteur à diffusion intégrant un amplificateur ainsi qu’une communication IO-Link. Conçu pour des applications industrielles nécessitant une détection précise et fiable à courte portée, ce capteur est particulièrement adapté au contrôle de présence d’objets, à l’automatisation des lignes de production, et à la détection dans des environnements variés. Le capteur utilise une LED rouge à 650 nm pour émettre le faisceau lumineux et détecter les objets par réflexion diffuse.
Avec une portée de détection typique comprise entre 60 et 120 mm sur une surface papier blanche standard, le E3Z-L81-IL2 est capable de détecter des objets minimum de 0,1 mm de diamètre, ce qui en fait un outil puissant pour des tâches de haute précision. L’efficacité et la flexibilité du capteur sont renforcées par sa capacité à opérer en modes Light-ON ou Dark-ON, permettant de s’adapter aux différentes exigences de l’application industrielle ciblée. Sa robustesse est également un atout clé, garantissant un fonctionnement optimal même dans des conditions exigeantes.
Les bénéfices apportés par la technologie IO-Link
Le E3Z-L81-IL2 2M est équipé d’une interface de communication IO-Link, ce qui constitue une avancée majeure pour la gestion des capteurs sur les lignes industrielles modernes. Cette technologie permet une communication numérique bidirectionnelle entre le capteur et le système maître, améliorant la supervision et le diagnostic en temps réel. La visibilité des informations au niveau capteur permet de réduire significativement les temps d’arrêt et d’optimiser la maintenance prédictive.
Grâce à IO-Link, les données sur l’état et la performance du capteur sont accessibles en continu, y compris la détection des défauts et la mesure du niveau de lumière reçue. Ces fonctionnalités contribuent à éviter les erreurs de détection, à limiter les interruptions non planifiées et à accélérer les changements de série grâce à la vérification rapide des identifiants individuels des capteurs. Ainsi, le type E3Z-L81-IL2 révolutionne la gestion traditionnelle des capteurs photoélectriques par son intégration intelligente et son adaptabilité accrue dans les environnements industriels connectés.
Caractéristiques techniques détaillées du E3Z-L81-IL2 2M
Fonctionnalités principales et paramètres électriques
| Caractéristique | Détail |
|---|---|
| Méthode de détection | Réflexion diffuse |
| Distance de détection | 60 à 120 mm (avec papier blanc 100×100 mm) |
| Source lumineuse | LED rouge, 650 nm |
| Alimentation | 10 à 30 V DC (avec ondulation de 10 % max.) |
| Consommation électrique | 30 mA max. |
| Sortie de contrôle | PNP open collector, 30 V DC max., 100 mA max. |
| Voltage résiduel | 1 V max. sous < 10 mA, 2 V max. sous 10-100 mA |
| Communication | IO-Link version 1.1, COM2 (38.4 kbps) |
| Modes de fonctionnement | Light-ON / Dark-ON sélectionnable |
| Temps de réponse | ≤ 1 ms (opération ou remise à zéro) |
| Indice de protection | IP67 |
| Température de fonctionnement | -25 à +55 °C (sans condensation ni gel) |
| Rangement | -40 à +70 °C (sans condensation ni gel) |
| Humidité | Fonctionnement : 35 à 85 % sans condensation Stockage : 35 à 95 % sans condensation |
| Matériaux | Boîtier en polybutylène téréphtalate (PBT), lentille en polyarylate dénaturé |
Caractéristiques mécaniques et options de connexion
Le E3Z-L81-IL2 2M présente une forme quadrangulaire avec une tête de détection rectangulaire adaptée pour un montage en surface grâce à des orifices de fixation prévus à cet effet. Sa conception robuste lui assure une résistance aux vibrations jusqu’à 10 à 55 Hz avec une amplitude double de 1,5 mm dans toutes les directions, ainsi qu’une résistance aux chocs pouvant atteindre 500 m/s².
Le capteur est livré en modèle pré-câblé avec un câble de 2 mètres de longueur terminé par des fils dénudés facilitant son intégration dans les systèmes existants. L’utilisation d’un câble pré-filé simplifie la mise en œuvre sur site tout en garantissant une connexion fiable. Son poids relativement léger d’environ 65 grammes renforce sa facilité d’installation et réduit les contraintes mécaniques sur les supports et les structures porteuses dans les environnements industriels.
Performance opérationnelle et environnementale du capteur E3Z-L81-IL2 2M
Robustesse et adaptation aux conditions industrielles
Avec un indice de protection IP67, le E3Z-L81-IL2 2M est conçu pour résister à la poussière ainsi qu’à des immersions temporaires dans l’eau, ce qui le rend particulièrement adapté aux environnements industriels exigeants. Sa robustesse est également matérialisée par ses protections intégrées contre les courts-circuits, les inversions de polarité sur la sortie et l’alimentation. Ces protections prolongent la durée de vie du capteur et augmentent la fiabilité des systèmes automatisés dans lesquels il est intégré.
Le capteur fonctionne de manière optimale dans une plage de températures industrielles courantes et peut supporter une humidité relative opérationnelle de 35 à 85 % sans condensation. Cette capacité à opérer sans défaillance dans des conditions variables permet d’assurer une détection fiable et cohérente, minimisant les risques d’erreur et les besoins en recalibrage ou maintenance.
Optimisation de la production grâce à une détection précise
La taille du spot lumineux du capteur est réduite à environ 2,5 mm de diamètre à 90 mm de distance, ce qui permet une détection fine et précise d’objets même de très petite taille, comme un fil de cuivre de 0,1 mm minimum. Cette capacité est cruciale dans les processus où la minutie est requise, notamment pour le contrôle qualité et l’assemblage automatisé.
De plus, la possibilité de régler la sensibilité via un ajusteur ou par communication IO-Link offre une flexibilité importante pour adapter rapidement le capteur à différentes configurations de production, réduisant ainsi les temps d’arrêt liés aux changements d’outillage ou de produit. Le système de signalisation avec des indicateurs lumineux d’état et de communication facilite la surveillance en temps réel du fonctionnement du capteur, contribuant à l’efficacité globale des installations industrielles intelligentes.
