Présentation et applications du capteur photoélectrique E3Z-D82-M1TJ-IL3 0.3M
Description générale du produit

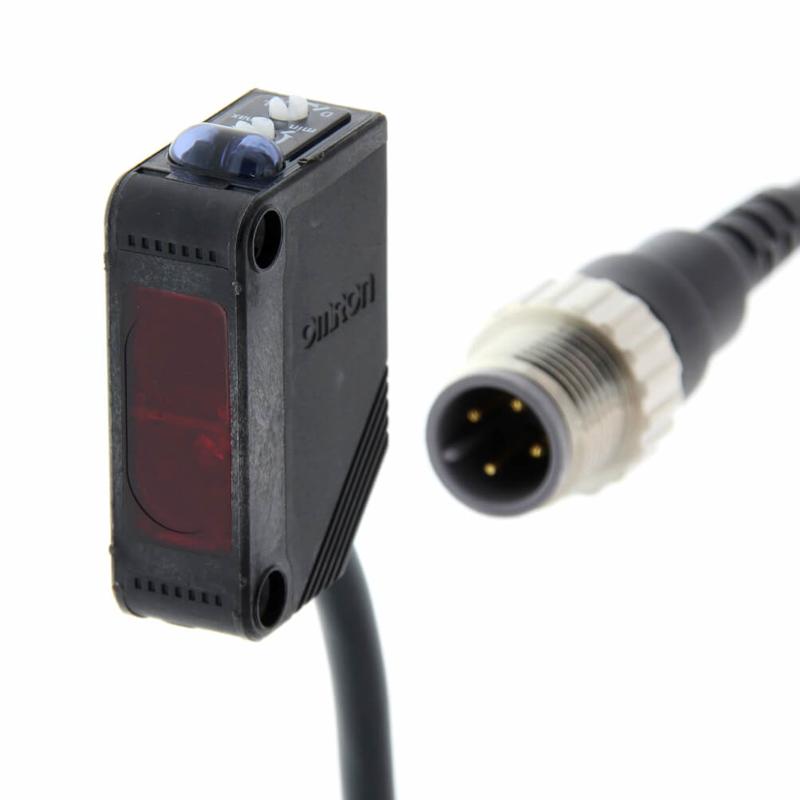

Le capteur photoélectrique E3Z-D82-M1TJ-IL3 0.3M d’Omron est un capteur optique de type cubique, doté d’une technologie de détection par réflexion diffuse utilisant une LED infrarouge à 860 nm. Il est conçu pour des applications industrielles nécessitant une détection précise jusqu’à 1 mètre de distance. Ce capteur intègre une sortie PNP avec modes Light-ON et Dark-ON sélectionnables, et communique via la norme IO-Link COM3 à un débit de 230,4 kbps. Sa connectique est assurée par un connecteur Smartclick M12 pré-câblé avec un câble de 0,3 mètre, garantissant une installation rapide et fiable. Le boîtier est fabriqué en polybutylène téréphtalate (PBT), assurant robustesse et résistance à l’environnement industriel avec un indice de protection IP67. Sa conception compacte (dimensions : 31 mm hauteur, 20 mm profondeur, 10,8 mm largeur) facilite son intégration dans des espaces restreints.
Utilisations professionnelles et environnement industriel
Grâce à ses caractéristiques techniques et à son interface IO-Link, ce capteur est adapté aux environnements de production automatisés modernes où la surveillance en temps réel des processus est cruciale. Il permet l’amélioration de la qualité de production par la détection fiable et la remontée de données précises sur l’état du capteur et des pièces contrôlées, contribuant à réduire les temps d’arrêt des machines. Utilisé couramment dans les secteurs de l’automobile, de la pharmaceutique, de l’électronique et de la logistique, ce capteur facilite la détection sans contact d’objets, même en présence de vibrations, poussières ou éclaboussures grâce à son indice IP67. Sa capacité à distinguer la lumière ambiante jusqu’à 10 000 lux de la lumière infrarouge émise en fait un outil performant dans des conditions d’éclairage industriel variées. La combinaison d’une réponse rapide (1 ms) et d’un paramétrage précis via IO-Link offre un avantage opérationnel significatif pour les ingénieurs et intégrateurs.
Données techniques détaillées du E3Z-D82-M1TJ-IL3 0.3M
Spécifications de détection et performances électriques
Le capteur opère selon un principe de détection par réflexion diffuse, avec une portée de détection jusqu’à 1000 mm sur une cible type papier blanc de 300 x 300 mm. L’émetteur infrarouge émet une lumière à 860 nm permettant une détection stable et précise. Le capteur fonctionne sous une alimentation continue de 10 à 30 V DC avec une consommation maximale de courant de 30 mA. Sa sortie est un transistor ouvert PNP, capable de gérer jusqu’à 30 V DC et un courant maximal de 100 mA. Les protections intégrées comprennent la protection contre les courts-circuits en sortie, la protection contre l’inversion de polarité sur la sortie et sur l’alimentation, garantissant une robustesse élevée en milieu industriel. Le capteur propose deux modes d’opération Light-ON et Dark-ON sélectionnables pour s’adapter à divers scénarios de détection.
Données mécaniques et environnementales
| Forme | Cubique |
| Méthode de détection | Réflexion diffuse |
| Distance de détection | 1000 mm |
| Source lumineuse | LED infrarouge 860 nm |
| Connexion | Connecteur Smartclick M12 pré-câblé (0,3 m) |
| Tension d’alimentation | 10-30 V DC |
| Débit IO-Link | COM3 (230.4 kbps) |
| Temps de réponse | 1 ms |
| Matériau du boîtier | Polybutylène téréphtalate (PBT) |
| Dimensions (H x P x L) | 31 x 20 x 10.8 mm |
| Indice de protection | IP67, étanche à la poussière et à l’eau |
| Température de fonctionnement | -25 à 55 °C (sans condensation ni gel) |
Intégration, connectivité et accessoires compatibles
Avantages de l’intégration IO-Link et connectivité
Le capteur E3Z-D82-M1TJ-IL3 0.3M est équipé d’une interface IO-Link version 1.1, assurant une communication efficace et rapide (COM3 à 230,4 kbps) avec les contrôleurs et systèmes d’automatisation. Cette technologie permet la configuration à distance, la surveillance des états du capteur, la détection des anomalies ainsi que le diagnostic en temps réel, ce qui optimise le fonctionnement global des chaînes de production. La connectique avec câble pré-câblé et connecteur Smartclick M12 facilite les opérations d’installation, réduit les erreurs de câblage et renforce la fiabilité des connexions. Le capteur est compatible avec les standards industriels et s’intègre aisément dans des architectures de contrôle avancées.
Accessoires disponibles et options de montage
Pour optimiser l’installation du capteur, plusieurs accessoires sont disponibles, notamment une gamme complète de supports de fixation adaptés à diverses configurations industrielles. Ces supports incluent :
- Supports de montage verticaux standards (E39-L104)
- Supports avec protection latérale pour sécuriser le capteur contre les impacts (E39-L142)
- Supports en équerre facilitant le positionnement précis et stable du capteur (E39-L144, E39-L150, E39-L151, E39-L153)
- Supports pour montage latéral ou arrière (E39-L43, E39-L44)
- Couvre-protection métallique pour capteur E3Z (E39-L98)
Ces accessoires garantissent une flexibilité d’installation conforme aux contraintes spécifiques des sites industriels, permettant d’assurer une détection fiable et durable. Leur utilisation contribue à la protection mécanique du capteur tout en facilitant l’ajustement et la maintenance technique par le personnel qualifié.
