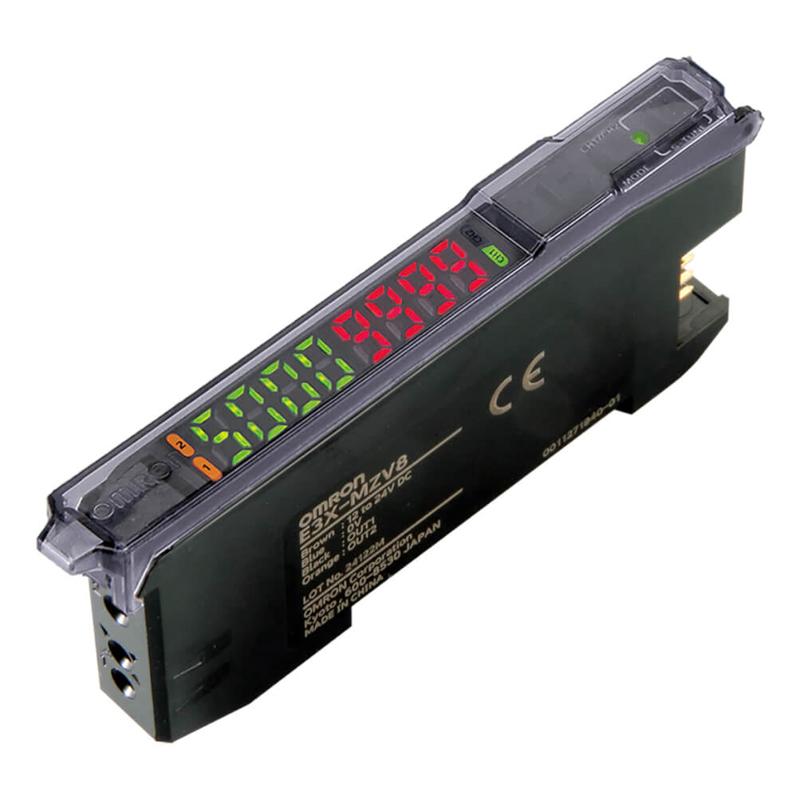

Présentation générale du produit E3X-MZV8
Description et fonction principale du E3X-MZV8
Le E3X-MZV8 est un amplificateur à fibre optique double canal, conçu et fabriqué par Omron Automation and Safety. Ce capteur amplificateur est destiné aux applications industrielles exigeant une détection précise et fiable de la présence ou absence d’objets. Il fonctionne avec une alimentation en tension de 12 à 24 volts, et est équipé d’une double sortie numérique de type PNP, offrant une flexibilité dans l’intégration aux systèmes de contrôle industriels. Il utilise une méthode de réglage Teach-In simple et rapide, permettant aux utilisateurs d’ajuster facilement la sensibilité du capteur pour des exigences spécifiques.Le E3X-MZV8 est compact avec des dimensions réduites (10 mm de largeur, 40,4 mm de hauteur et 75 mm de profondeur), facilitant ainsi son installation dans des environnements industriels avec des contraintes d’espace. Son boîtier est fabriqué en polycarbonate, assurant une protection mécanique adéquate et une résistance durable. Il supporte des modes de fonctionnement en mode Dark-ON et Light-ON, offrant une adaptabilité étendue dans diverses applications. Grâce au système de connecteurs prévu, le câblage est simplifié, permettant de gagner du temps lors de l’installation et des opérations de maintenance.
Applications et avantages du E3X-MZV8 en milieu industriel
Le E3X-MZV8 est spécifiquement conçu pour la détection d’objets dans des installations industrielles variées. Sa technologie à fibre optique permet des détections précises, notamment dans des environnements où les capteurs conventionnels pourraient rencontrer des limites, tels que des zones difficiles d’accès, ou des espaces confinés. Ce capteur est particulièrement adapté pour relever la présence ou l’absence de composants ou produits sur des lignes de production automatisées, contribuant ainsi à améliorer la qualité et la fiabilité des process industriels.L’une des forces du E3X-MZV8 réside dans ses deux sorties numériques, qui peuvent fonctionner simultanément pour offrir une surveillance redondante ou multi-critères. Cela augmente considérablement la sécurité et la robustesse des systèmes d’automatisation, un point essentiel pour les décideurs et les ingénieurs. De plus, son temps de réponse rapide de 0,1 ms permet une détection quasi instantanée, essentielle pour les applications à haut débit ou nécessitant un contrôle très précis. Le degré de protection IP50 garantit une protection suffisante contre les poussières, ce qui est un avantage dans les environnements industriels poussiéreux ou moins contrôlés.
Données techniques du E3X-MZV8
Caractéristiques principales et spécifications techniques
| Forme | Cuboid, rail mounting |
| Méthode de détection | Amplificateur |
| Méthode de réglage | Teach-In |
| Méthode de connexion | Connecteur système |
| Type de sortie | PNP |
| Mode de fonctionnement | Dark-ON, Light-ON |
| Temps de réponse | 0.1 ms |
| Matériau du boîtier | Polycarbonate |
| Dimensions (L x H x P) | 10 mm x 40.4 mm x 75 mm |
| Type de lumière | Lumière rouge sans polarité |
| Tension d’alimentation | 12-24 V |
| Fonctions | Minuterie (Timer), Twin (double) |
| Caractéristiques | 2 canaux, sorties doubles |
| Application | Détection d’objet |
| Nombre d’afficheurs numériques | 2 |
| Nombre de canaux | 2 |
| Nombre de sorties numériques | 2 |
| Nombre d’entrées numériques | 0 |
| Degré de protection IP | IP50 |
Accessoires compatibles et options de montage
Le E3X-MZV8 peut être complété par plusieurs accessoires destinés à faciliter son intégration et son installation dans divers environnements industriels. Parmi les accessoires clés, on trouve :
- E39-L143 : support de montage pour amplificateurs de 10 mm de large, conçu pour une fixation en surface avec vis.
- E3X-CN21 (disponible en longueurs de 2 m et 5 m) : connecteurs à 4 fils pour amplificateur maître, indispensables pour assurer une connexion fiable.
- E3X-CN22 (2 m et 5 m) : connecteurs à 2 fils pour amplificateur esclave, employés selon la configuration du système.
- PFP-100N, PFP-50N : rails DIN de 1 mètre et 0,5 mètre respectivement, pour montage industriel standard.
- PFP-M : plaque de fin de rail utilisée pour le montage propre et sécurisé des unités.
Ces accessoires assurent une installation robuste et pérenne, minimisent les risques de défaillance dus à un mauvais câblage ou un montage inadéquat, et permettent une maintenance facilitée. Toute réalisation professionnelle intégrant le E3X-MZV8 pourra donc optimiser la performance et la durabilité de ses systèmes grâce à ces éléments complémentaires adaptés aux environnements industriels rigoureux.
Intégration et optimisation des performances du E3X-MZV8 en automatisation
Intégration dans les systèmes d’automatisation industriels
Le E3X-MZV8 est pensé pour une intégration facile et rapide dans les architectures d’automatisation industrielle modernes. Son interface à connecteur système permet une connexion standardisée et sans erreur, compatible avec une large gamme de systèmes de contrôle et de modules d’entrée/sortie. Ce capteur à fibre optique fonctionne avec des signaux PNP, ce qui est courant dans les applications d’automatisation, offrant ainsi une compatibilité étendue avec les automates programmables industriels (API) et autres équipements automatisés.Son double canal avec sorties indépendantes offre la possibilité de redondance ou de contrôle multiple, maximisant la fiabilité du système. La rapidité de réponse de 0,1 ms garantit une détection en temps réel, essentielle pour des processus industriels à haute cadence.L’utilisation de la fonction Teach-In simplifie la mise en service en usine ou sur site, réduisant le temps d’installation et permettant des ajustements rapides selon les exigences spécifiques de chaque application. Ceci représente un avantage majeur pour les ingénieurs et installateurs, qui peuvent ainsi optimiser les paramètres de fonctionnement sans recourir à des outils externes compliqués.
Optimisation et bénéfices pour la production industrielle
L’adoption du E3X-MZV8 dans une chaîne de production apporte plusieurs bénéfices concrets qui favorisent la compétitivité industrielle. Grâce à sa technologie avancée, il permet une détection fiable d’objets même dans des conditions difficiles (espaces restreints, variations de lumière, présence de poussière modérée).La robustesse de son boîtier en polycarbonate et la protection IP50 assurent sa durabilité et sa résistance aux agressions mécaniques courantes dans les environnements industriels. Sa compacité réduit l’encombrement sur les rails DIN, contribuant ainsi à une optimisation de l’espace dans les armoires électriques.D’autre part, le diagnostic facilité par ses deux affichages numériques améliore la surveillance en temps réel et permet aux opérateurs de détecter rapidement tout dysfonctionnement ou réglage inadapté.Par conséquent, l’intégration de ce capteur amplificateur favorise la réduction des arrêts non planifiés, l’amélioration de la qualité des processus de détection, et la flexibilité du système d’automatisation. Pour les décideurs industriels, cela se traduit par une meilleure rentabilité, un accroissement de la fiabilité opérationnelle, et une facilité accrue dans la maintenance préventive des installations.
