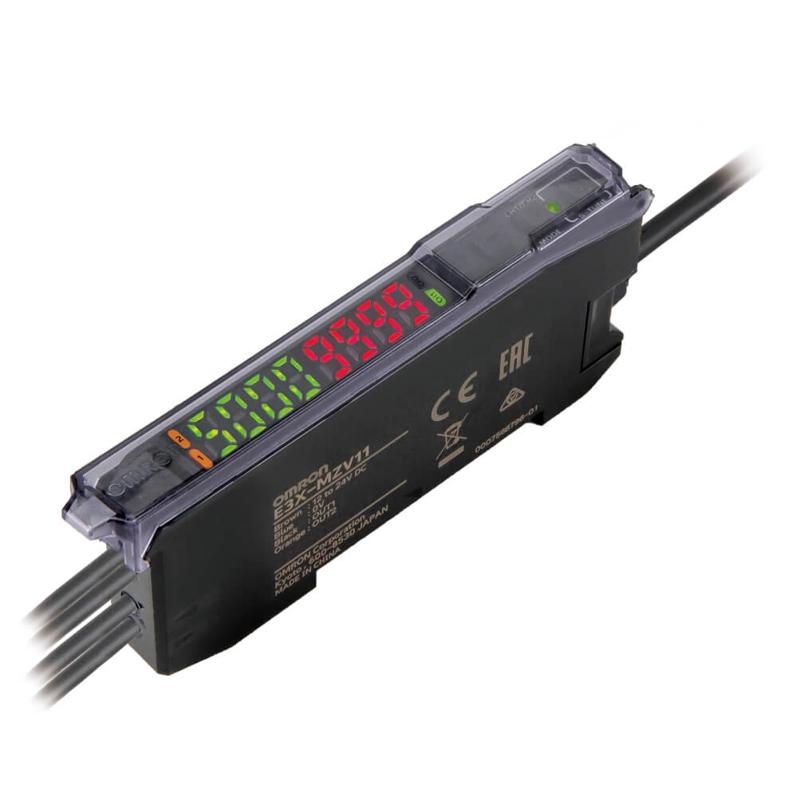

Présentation générale du produit E3X-MZV51 2M
Un amplificateur pour fibre optique hautement performant
Le modèle E3X-MZV51 2M d’Omron est un amplificateur pour fibre optique conçu pour des applications industrielles exigeantes. Il se distingue par sa capacité à détecter des objets de très petite taille, avec une limite minimale de 3 micromètres, ainsi que par son temps de réponse ultra-rapide de 50 microsecondes en mode super high speed. Cette performance permet une détection fiable et précise, adaptée notamment aux environnements de production à haute cadence ou diamètre d’objet très réduit. La technologie embarquée inclut un affichage numérique double, un réglage intelligent dit \ »Smart Tuning\ » permettant d’ajuster facilement l’intensité lumineuse et les seuils de détection via une interface à deux boutons, ce qui simplifie grandement la mise en service et les ajustements en milieu industriel.
Applications industrielles ciblées
Le E3X-MZV51 2M est idéal pour des usages professionnels où la fiabilité et la précision sont primordiales. Il s’avère particulièrement efficace dans la détection d’objets en présence ou absence dans des lignes de production telles que les chargeurs de pièces, presses à rouleaux, notamment pour les feuilles de batteries secondaires. Sa conception compacte avec montage rail et sa capacité à gérer plusieurs canaux d’entrée et sortie font de cet amplificateur un composant clef pour des systèmes d’automatisation moderne. Son interface PNP à double sortie et double entrée externe permet une intégration flexible dans divers montages électriques et processus d’automatisation, facilitant la supervision et le contrôle en temps réel.
Données techniques du E3X-MZV51 2M
Caractéristiques électriques et mécaniques
| Forme | Cubique, montage sur rail |
| Méthode de détection | Amplificateur |
| Méthode de réglage | Teach-In (apprentissage) |
| Méthode de connexion | Câble pré-câblé de 2 m |
| Type de sortie | PNP |
| Mode d’opération | Dark-ON, Light-ON |
| Temps de réponse | 50 μs (0.1 ms selon source) |
| Matériau du boîtier | Polycarbonate |
| Dimensions (L x H x P) | 10 mm x 40.4 mm x 75 mm |
| Type de lumière | Lumière rouge sans polarité |
| Tension d’alimentation | 12 à 24 V |
| Degré de protection | IP50 |
Fonctions et interfaces
| Fonctions principales | Minuterie, affichage digital double, Smart Tuning |
| Nombre de canaux | 2 canaux |
| Nombre d’entrées digitales | 2 |
| Nombre de sorties digitales | 2 |
| Fonctions additionnelles | Double sortie, double entrée externe pour réglage à distance |
| Application | Détection d’objet |
Avantages et intégration en systèmes industriels
Facilité d’installation et d’ajustement
Le E3X-MZV51 2M est conçu pour optimiser la simplicité de son installation dans des environnements industriels. Le montage sur rail standard offre une fixation rapide et sûre. Grâce à sa fonction Smart Tuning, l’utilisateur peut régler précisément l’amplificateur pour obtenir la détection optimale sans avoir besoin d’outils complexes ni d’une expertise approfondie. La possibilité de commander le réglage par des entrées externes permet d’ajuster le capteur à distance, augmentant ainsi la flexibilité et limitant les interventions directes sur site, un avantage majeur dans des installations critiques ou difficiles d’accès.
Réduction des coûts et adaptation aux besoins industriels
Ce modèle bénéficie d’une conception à deux canaux et de sorties doubles, ce qui optimise le câblage et les interfaces dans les installations automatisées. Cette capacité multi-voie réduit significativement les besoins en composants supplémentaires pour gérer plusieurs points de détection. De plus, le boîtier compact enlève toute contrainte liée à l’encombrement, ce qui permet une intégration aisée dans des panneaux de contrôle ou des lignes de production déjà très confinées. Enfin, la technologie avancée d’Omron assure une haute fiabilité, garantissant une détection constante avec un minimum d’interruptions, contribuant ainsi à améliorer l’efficacité des processus industriels.
