Présentation générale du produit E3X-MZV21 2M
Description et fonctionnalités principales

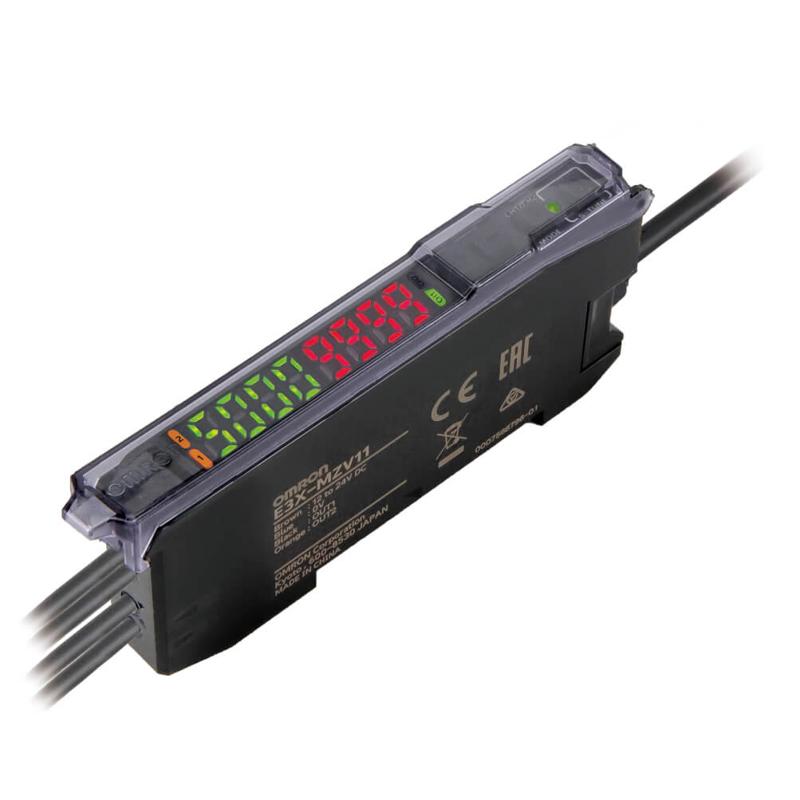

L’amplificateur pour fibre optique E3X-MZV21 2M de la série E3X-MZV d’Omron est une unité amplificatrice intelligente à deux canaux conçue pour le détection fiable de la présence ou l’absence d’objets. Ce dispositif se distingue par un excellent rapport qualité-prix, ciblant les applications industrielles nécessitant une détection précise d’objets avec un diamètre minimal détectable de 3 micromètres. Son temps de réponse ultra-rapide de 50 microsecondes en mode super haute vitesse le rend adapté aux environnements dynamiques, tels que les alimentateurs de pièces et les presses pour feuilles de batterie secondaire.
Le E3X-MZV21 2M est équipé de la fonction Smart Tuning qui simplifie considérablement la mise au point : en appuyant simplement deux fois sur un bouton, l’intensité lumineuse et le seuil de détection sont automatiquement ajustés aux valeurs optimales pour des performances maximales. Ce modèle précâblé avec un câble de 2 mètres inclut 2 sorties NPN et 2 entrées externes pour une flexibilité accrue dans les systèmes automatisés. La présence d’un double affichage numérique facilite le suivi en temps réel des paramètres et des états de détection.
Applications et avantages pour l’industrie
Grâce à sa capacité de détection fiable et rapide, l’E3X-MZV21 2M est idéal pour une large variété d’applications industrielles nécessitant la manipulation et la triage de petits composants. Son aptitude à détecter de très petites tailles d’objets permet par exemple la surveillance précise des pièces dans les lignes d’assemblage électroniques, le contrôle qualité et la gestion des processus automatisés complexes. Le dispositif intègre également une protection IP50, garantissant une résistance suffisante contre la poussière et les environnements industriels standards.
Outre sa robustesse, cet amplificateur se distingue par sa conception compacte et son installation facile, notamment grâce à un montage sur rail qui permet une intégration simple dans les panneaux de contrôle. De plus, les fonctions logiques intégrées (AND, OR, XOR) disponibles sur certains modèles de la même série renforcent les capacités de traitement des signaux pour des applications exigeantes. Enfin, le système à deux canaux avec entrées externes offre un gain de place significatif et une réduction du câblage, améliorant l’efficacité à la fois technique et opérationnelle au sein des installations industrielles.
Données techniques du E3X-MZV21 2M
Caractéristiques techniques clés
| Caractéristique | Valeur |
|---|---|
| Type d’amplificateur | Intelligent, 2 canaux |
| Affichage | Double affichage numérique |
| Mode de configuration | Smart Tuning (réglage automatique par bouton) |
| Sorties | 2 sorties NPN |
| Entrées externes | 2 |
| Type de connexion | Câble précâblé, longueur 2 mètres |
| Tension d’alimentation | 12 à 24 V DC ±10% |
| Consommation énergétique | 720 mW |
| Temps de réponse | 0,1 ms (50 µs en mode super haute vitesse) |
| Matériau du boîtier | Polycarbonate |
| Type de lumière | Lumière rouge, diode LED 625 nm |
| Indice de protection | IP50 |
| Dimensions (L x H x P) | 10 mm x 40,4 mm x 75 mm |
| Applications | Détection d’objets |
Fonctionnalités complémentaires et performances
L’E3X-MZV21 2M offre une fonction timer intégrée ainsi qu’une gestion logique avancée, avec la possibilité de traitement des signaux par les opérations AND, OR, et XOR. Le système dispose d’un mode de fonctionnement configurable en Dark-ON ou Light-ON selon les exigences spécifiques des applications. La robustesse de l’appareil est assurée grâce à une isolation électrique élevée, avec une résistance d’isolation minimale de 20 MΩ à 500 V DC et une tenue diélectrique de 1 000 VAC à 50/60 Hz durant 1 minute. Le boîtier en polycarbonate garantit une bonne résistance mécanique et chimique, adaptée aux environnements industriels.
Le E3X-MZV21 est conçu pour fonctionner dans des plages de températures ambiantes étendues, de -25 °C à +55 °C, assurant une grande fiabilité dans diverses conditions d’exploitation. Cet amplificateur est ainsi un choix technique optimal pour les ingénieurs et les décideurs industriels recherchant un détecteur fibre fiable, précis et facile à intégrer dans des systèmes d’automatisation et de contrôle modernes.
Integration technique et compatibilité dans les systèmes industriels
Montage et interfaçage
Le montage de l’amplificateur E3X-MZV21 2M s’effectue sur rail, ce qui garantit une installation rapide et sécurisée dans les armoires électriques et panneaux de commande. Le précâblage avec un câble de 2 mètres facilite la connexion directe au système de contrôle sans nécessiter d’éléments supplémentaires. Les deux canaux indépendants avec sorties NPN et entrées externes offrent une excellente flexibilité pour l’interfaçage avec d’autres composants industriels, tels que des PLC ou des automates programmables.
La connexion par câble garantit une communication stable et fiable entre le capteur fibre optique et l’amplificateur, tandis que la configuration par Smart Tuning réduit le temps nécessaire à la mise en service et à l’ajustement, simplifiant les opérations de maintenance et réglage sur site.
Compatibilité et accessoires disponibles
L’E3X-MZV21 2M s’inscrit dans une gamme complète de capteurs et amplificateurs à fibres optiques Omron, permettant ainsi aux ingénieurs de déployer des solutions adaptées à diverses contraintes techniques et industrielles. Ce produit est compatible avec plusieurs types de têtes capteurs E32, couvrant des besoins allant de la surveillance de précision à la détection en environnements difficiles grâce à des fibres spéciales résistantes à la chaleur, aux agents chimiques ou conçues pour des applications spécifiques telles que la robotique.
Un accessoire recommandé pour ce type d’amplificateur est le support de fixation E39-L143, qui facilite le montage des amplificateurs de 10 mm de largeur en surface avec visserie, assurant une stabilité mécanique optimale. L’intégration de cet amplificateur dans un système global d’automatisation bénéficie ainsi d’une grande modularité et d’une facilité d’adaptation à divers types d’équipements industriels.
