Présentation générale de l’E3RA-TN11 2M
Fonctionnalité et conception

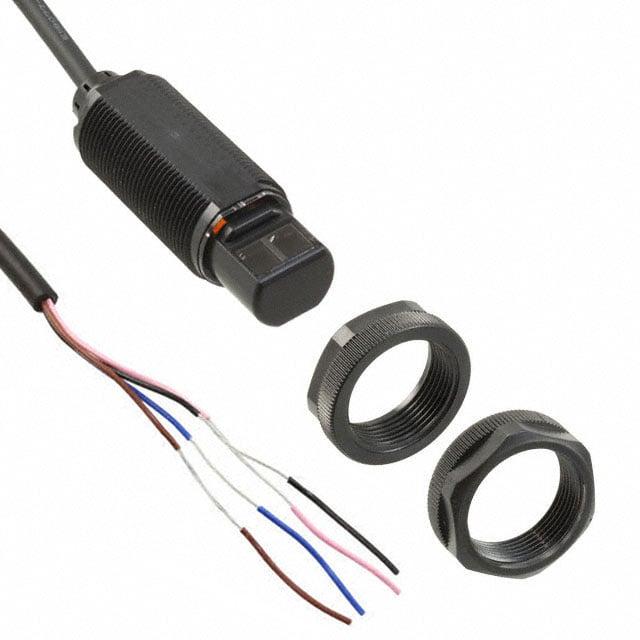

L’E3RA-TN11 2M est un capteur photoélectrique industriel conçu pour les environnements professionnels nécessitant une détection précise et fiable. Ce capteur possède un corps cylindrique fileté de taille M18, ce qui facilite son intégration sur diverses installations industrielles. Sa conception radiale en plastique robuste est optimisée pour garantir la durabilité dans des conditions d’utilisation intensive. Équipé d’une LED rouge à faisceau traversant (through-beam), il est capable de détecter des objets sur une distance allant jusqu’à 15 mètres.
Le capteur offre une grande flexibilité grâce à ses modes de fonctionnement sélectionnables entre Light-ON et Dark-ON. Cette fonctionnalité permet de s’adapter à différents scénarios industriels, en activant la sortie soit lorsque la lumière est détectée, soit lorsqu’elle est interrompue. Le câble intégré de 2 mètres assure une connexion stable et facilite le raccordement sans nécessiter d’accessoires supplémentaires. L’ensemble fait de l’E3RA-TN11 2M une solution efficace pour la détection d’objets, la gestion d’automatismes et le contrôle industriel.
Applications industrielles
Ce capteur est particulièrement adapté aux environnements industriels exigeants, tels que les lignes d’assemblage, les systèmes de tri automatisés, la manutention de matériaux et les processus de fabrication nécessitant une détection sans contact. Grâce à sa portée importante et son aptitude à fonctionner en mode through-beam, il peut détecter avec fiabilité des objets même dans des configurations où la lumière doit traverser un espace ouvert.
Sa protection élevée IP67/IP69K garantit une résistance aux environnements poussiéreux et humides, ainsi qu’aux nettoyages à haute pression et température, ce qui le rend idéal pour les industries alimentaires, pharmaceutiques, et autres secteurs où l’hygiène est critique. En outre, le capteur peut être utilisé dans des installations nécessitant une détection rapide et précise grâce à son temps de réponse rapide de 0,5 millisecondes, assurant ainsi la fluidité et la sécurité des processus automatisés.
Données techniques détaillées
Caractéristiques techniques essentielles
L’E3RA-TN11 2M se distingue par plusieurs caractéristiques techniques clés qui répondent aux besoins spécifiques des professionnels de l’industrie. Il utilise une méthode de détection through-beam, où l’émetteur et le récepteur sont placés face à face, permettant une détection à longue distance jusqu’à 15 mètres avec une sensibilité élevée. La source lumineuse est une LED rouge sans polarité, assurant une installation simplifiée sans risque d’inversion de branchement.
Son corps est fabriqué en ABS, un matériau robuste et léger, avec un filetage M18 standard facilitant son montage sur des supports industriels classiques. Le capteur est également doté d’un réglage manuel simple, via un bouton tournant permettant une calibration précise selon l’application. Le câble d’alimentation et de sortie intégré mesure 2 mètres, avec une sortie NPN configurée pour les modes Dark-ON et Light-ON, assurant une compatibilité avec divers systèmes de contrôle automatisés.
Tableau récapitulatif des spécifications
| Forme | Cylindrique radiale |
| Méthode de détection | Through-beam (faisceau traversant) |
| Distance de détection maximale | 15 000 mm |
| Distance de détection minimale | 0 mm |
| Méthode de réglage | Réglage manuel |
| Type de connexion | Câble |
| Longueur du câble | 2 m |
| Type de sortie | NPN |
| Mode de fonctionnement | Dark-ON / Light-ON sélectionnable |
| Temps de réponse | 0,5 ms |
| Matériau du boîtier | ABS |
| Taille du filetage | M18 |
| Longueur du produit (sans emballage) | 54 mm |
| Type de lumière | LED rouge, polarité libre |
| Tension d’alimentation | 10-30 V |
| Degré de protection | IP67 / IP69K |
Intégration et accessoires compatibles
Facilité d’installation et options de montage
La conception de l’E3RA-TN11 2M facilite une intégration rapide et fiable dans les systèmes industriels existants. Son corps cylindrique fileté M18 permet un montage standardisé, garantissant une fixation sûre et stable, essentielle dans les environnements industriels soumis à des vibrations ou à des conditions exigeantes. Le réglage manuel via une molette permet un paramétrage précis directement sur site, sans besoin d’outils spécifiques ni de configurations complexes via logiciel.
Ce capteur est livré avec un câble d’une longueur pratique de 2 mètres, ce qui évite l’ajout de rallonges et limite les risques de coupures ou interférences électroniques dans les installations. La robustesse mécanique de son boîtier en ABS combinée à la protection IP67/IP69K assure une pérennité d’usage dans des conditions difficiles, telles que poussière, humidité, ou lavages à haute pression, très courants dans les industries agroalimentaires ou pharmaceutiques.
Accessoires disponibles pour une personnalisation optimale
Pour répondre à divers besoins d’installation, plusieurs supports et fixations compatibles sont disponibles en accessoires, ce qui permet de maximiser la flexibilité d’utilisation de l’E3RA-TN11 2M. Parmi ceux-ci, on trouve notamment des supports de montage flush type E39-L182 qui facilitent le positionnement précis du capteur. De plus, un support de montage en L en acier inoxydable SUS304 (réf. E39-L183) est proposé, garantissant une tenue mécanique élevée et une résistance à la corrosion dans des environnements exigeants.
Ces accessoires permettent d’adapter facilement le capteur à différentes configurations et applications, optimisant ainsi la détection et la fiabilité globale du système. L’ensemble formé par le capteur E3RA-TN11 2M et ses accessoires contribue à créer des solutions de détection photoélectrique robustes, modulables et parfaitement ajustées aux contraintes spécifiques des installations industrielles modernes.
