Présentation générale du capteur photoélectrique E3FA-BN22
Caractéristiques fonctionnelles et utilité principale

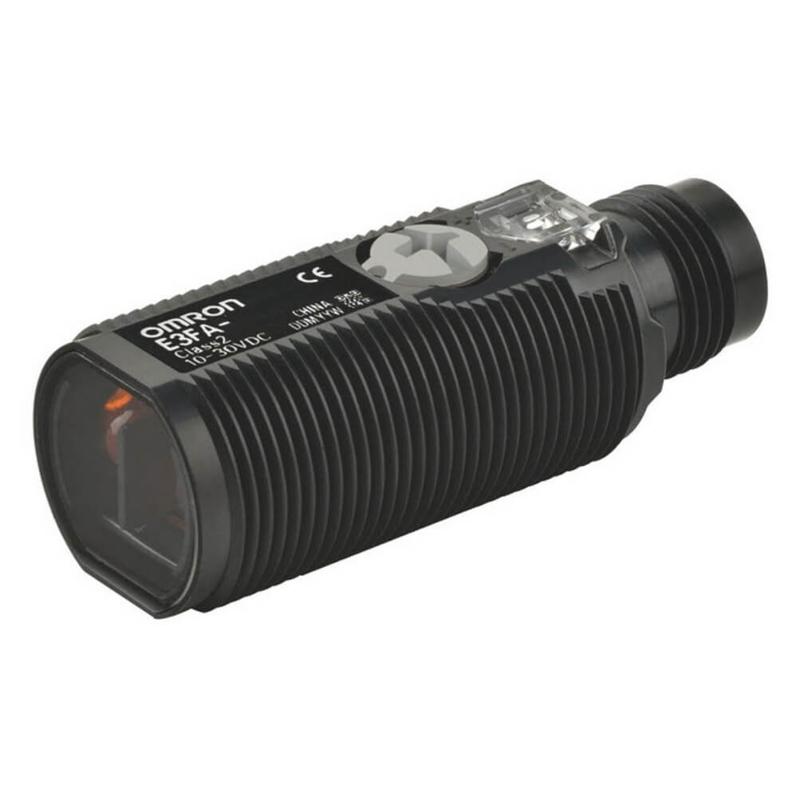

Le capteur photoélectrique E3FA-BN22, conçu par Omron, s’inscrit dans la gamme des capteurs cylindriques M18 destinés aux applications industrielles exigeantes. Ce capteur est spécialisé dans la détection par méthode rétro-réfléchissante avec la capacité spécifique de détecter des objets transparents, grâce à sa fonction P-opaquing innovante. La présence d’une LED rouge polarisée comme source lumineuse lui confère une grande précision de détection tout en limitant les perturbations liées à la lumière ambiante.
Ce capteur est particulièrement adapté pour les secteurs industriels où la détection d’objets transparents, souvent difficiles à détecter avec des capteurs classiques, est cruciale, par exemple dans les industries pharmaceutiques, alimentaires ou de l’emballage. Il offre ainsi une solution fiable pour contrôler le passage ou la présence d’articles en verre, plastique clair ou autres matériaux similaires. Sa conception robuste, avec un boîtier en ABS et un indice de protection élevé IP67 et IP69K, garantit son opération fiable même dans des environnements industriels soumis à des contraintes mécaniques, poussières ou projections d’eau.
Modes d’opération et fonctionnalités avancées
L’E3FA-BN22 intègre des modes d’opération configurables en Light-ON ou Dark-ON, permettant à l’utilisateur d’adapter la logique de sortie à la nature spécifique de l’application. Cette flexibilité facilite son intégration dans divers systèmes de contrôle et d’automatisation. Le capteur est également muni d’indicateurs d’état, notamment une LED orange indiquant l’opération et une LED verte pour la stabilité, ce qui aide les opérateurs à diagnostiquer la performance en temps réel.
Une caractéristique distinctive de ce capteur est sa fonction de réglage manuel simple à l’aide d’un potentiomètre single-turn qui facilite l’ajustement rapide et précis de la sensibilité pour maximiser la fiabilité de détection. En résumé, l’E3FA-BN22 combine performance, robustesse et facilité d’utilisation pour répondre aux exigences élevées des applications industrielles modernes.
Données techniques détaillées du capteur photoélectrique E3FA-BN22
Spécifications électriques et mécaniques
| Forme | Cylindrique axiale (M18 filetage) |
| Méthode de détection | Rétro-réfléchissante avec fonction P-opaquing pour objets transparents |
| Distance de détection | 100 mm minimum à 2000 mm maximum (ajustable, avec réflecteur E39-RP1) |
| Source lumineuse | LED rouge polarisée, 624 nm |
| Tension d’alimentation | 10 à 30 V DC (avec ondulation maximale de 10 % pic à pic) |
| Consommation électrique | Max 25 mA |
| Type de sortie | NPN transistor à collecteur ouvert, 30 V DC max, 100 mA max, tension résiduelle max 3 V |
| Temps de réponse | 0,5 ms maximum (opération ou réinitialisation) |
| Protection interne | Protection court-circuit sortie, inversion polarité sortie et alimentation |
| Matériau du boîtier | Plastique ABS |
| Taille du filetage | M18 |
| Poids | Environ 10 g pour le capteur, 20 g emballage inclus |
| Indice de protection | IP67, IP69K selon normes CEI et DIN40050-9 |
| Température de fonctionnement | -40 °C à +55 °C, sans condensation ni gel |
Fonctionnalités supplémentaires et composants associés
Le capteur est équipé de deux indicateurs LED : une LED orange d’opération et une LED verte indiquant la stabilité, facilitant ainsi la vérification rapide et le diagnostic sur site. La sensibilité est réglable via un potentiomètre à tour unique permettant un ajustement simple et rapide, ce qui est crucial lors de l’installation ou lors de modifications de lignes de production.
Les accessoires recommandés pour optimiser les performances du E3FA-BN22 incluent:
- Réflecteur polariseur E39-RP1, dimension 44 x 64 mm, indispensable pour la détection d’objets transparents.
- Supports de montage inoxydables ou flush adaptés pour installation mécanique fiable.
- Nuts M18 inclus pour le montage et la fixation.
Ces accessoires permettent de maximiser la précision et la fiabilité, tout en assurant une installation facile et sûre dans divers environnements industriels.
Aspects techniques et industriels liés à l’intégration du E3FA-BN22
Robustesse et compatibilité industrielle
Ce capteur a été conçu pour répondre aux besoins exigeants des environnements industriels. Son indice IP67/IP69K garantit une protection complète contre la poussière et les lavages haute pression avec jets d’eau chaude, ce qui est essentiel pour les applications dans l’industrie agroalimentaire, pharmaceutique ou chimique. Le boîtier en plastique ABS assure une bonne résistance aux chocs mécaniques légers et à l’usure, contribuant à une longue durée de vie opérationnelle même dans les conditions les plus difficiles.
Sa capacité à fonctionner dans une large plage de températures (-40 °C à 55 °C) et avec une résistance aux vibrations et aux chocs validées assure sa fiabilité dans des machines et équipements mobiles ou soumis à des mouvements répétitifs. La compatibilité avec un connecteur M12 standard industrialisé facilite son intégration dans les systèmes existants, réduisant ainsi les coûts et la complexité de câblage.
Applications types et recommandations d’usage
L’E3FA-BN22 est idéal pour les opérations de détection d’objets transparents dans les lignes d’assemblage, par exemple pour le contrôle des bouteilles en verre ou flacons, ou dans des processus où la présence ou le passage d’éléments transparents doit être détectée avec fiabilité. Sa capacité à basculer entre modes Light-ON et Dark-ON permet une adaptation sur mesure à la logique de commande industrielle en place.
Pour garantir une performance optimale, il est conseillé d’utiliser le capteur avec le réflecteur E39-RP1, spécialement conçu pour renforcer la réflexion de la lumière et optimiser la détection des matériaux transparents. L’ajustement manuel de la sensibilité doit être réalisé avec soin en fonction de la distance réelle et des conditions d’éclairage du site. Enfin, l’E3FA-BN22 s’intègre parfaitement dans des architectures automatisées modernes grâce à son interface de sortie NPN standard, assurant une communication fiable avec les automates programmables, les systèmes de contrôle et autres équipements industriels.
