Présentation générale du produit E3F3-R67
Description et applications industrielles

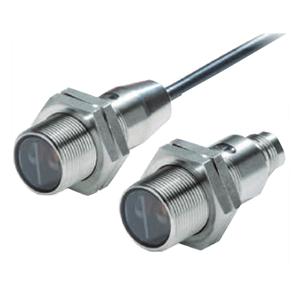

Le capteur photoélectrique E3F3-R67, faisant partie de la série E3F3 d’Omron, est un dispositif conçu pour offrir une détection optique fiable dans divers environnements industriels. Ce capteur fonctionne selon un principe de détection rétro-réfléchissante avec une sortie de type NPN, ce qui le rend adapté pour des applications de proximité et de comptage où la détection d’objets opaques est cruciale. Grâce à sa technologie avancée Photo-IC, il bénéficie d’une haute immunité au bruit, garantissant une performance stable même dans des environnements électriques perturbés. Son boîtier fileté cylindrique en format din M18 facilite son intégration dans les lignes de production automatisées, avec une robustesse conforme à la norme de protection IP66, assurant résistance à la poussière et aux jets d’eau puissants.
Les ingénieurs et intégrateurs industriels trouveront dans l’E3F3-R67 une solution idéale pour la surveillance des pièces sur convoyeur, le contrôle des fonctions de positionnement, ou encore pour tout système nécessitant une détection précise à une distance modérée. La capacité à détecter des objets avec un émetteur en lumière rouge et une grande fiabilité d’activation et désactivation permet une utilisation dans des secteurs tels que l’automobile, l’agroalimentaire, la pharmaceutique ou la logistique. La facilité de montage et la robustesse du capteur contribuent à optimiser les processus industriels tout en minimisant les risques de défaillance liés à des conditions environnementales sévères.
Intégration et compatibilité technique dans les systèmes automatisés
Le E3F3-R67 est développé pour une connexion simple et efficace avec des systèmes d’automatisation modernes. Il propose un mode de connexion via un connecteur M12 standard, garantissant une installation rapide et un remplacement aisé sans nécessiter de modifications aux infrastructures existantes. Sa compatibilité avec des alimentations en tension continue de 12 à 24 VDC ±10% facilite son intégration dans des architectures variées. Le capteur émet un signal de transistor à collecteur ouvert, capable de piloter directement des dispositifs de commande avec un courant maximal de sortie de 100 mA, ce qui permet un contrôle direct des automates programmables et autres équipements industriels.
Grâce à une protection intégrée contre les courts-circuits et l’inversion de polarité, le E3F3-R67 offre une fiabilité accrue en environnement industriel, réduisant les risques de défaillances électriques lors des phases d’installation ou d’opération. L’indicateur opérationnel orange assure une visibilité immédiate de l’état de fonctionnement, essentielle pour la maintenance visuelle et le diagnostic rapide en cas d’incidents. Ce capteur s’insère aisément dans les chaînes de production équipées de contrôleurs logiques industriels, offrant une solution robuste et conforme aux standards internationaux, simplifiant la gestion et la pérennité des dispositifs d’automatisation avancée.
Données techniques détaillées de l’E3F3-R67
Caractéristiques électriques et mécaniques
Le capteur E3F3-R67 est alimenté par une tension continue comprise entre 12 et 24 volts avec une tolérance de ±10%, et présente une consommation de courant maximale de 25 mA, garantissant une faible consommation énergétique adaptée aux systèmes industriels modernes. Sa vitesse de réponse est rapide avec un temps maximum de 1,0 ms, permettant de suivre efficacement des processus à grande vitesse sans retard de détection. La sortie utilise un transistor à collecteur ouvert capable de supporter un courant maximal de 100 mA avec une chute de tension résiduelle faible, ce qui permet un pilotage direct et fiable des dispositifs électroniques connectés.
Le boîtier compact de type fileté cylindrique M18 est disponible en version plastique ABS ou métal nickelé, avec un poids variant entre 40 g (version plastique avec connecteur M12) et 120 g (version métal avec connecteur M12). Ce boîtier garantit une résistance élevée aux vibrations (10 à 55 Hz, amplitude double de 1,5 mm) et aux chocs (500 m/s² répétés 3 fois sur les trois axes), assurant la durabilité du capteur en conditions industrielles rudes. Par ailleurs, son indice de protection IP66 certifie une défense efficace contre la poussière et les jets d’eau, ce qui le rend apte à fonctionner dans de nombreux environnements exigeants.
Spécifications optiques et environnementales
| Caractéristique | E3F3-R67 |
|---|---|
| Méthode de détection | Rétro-réfléchissante (non polarisée) |
| Distance de détection | 2 mètres (avec réflecteur E39-R1) |
| Source lumineuse | LED rouge (680 nm) |
| Objet standard détecté | Objet opaque d’au moins 56 mm de large |
| Température de fonctionnement | -25 à 55 °C (sans condensation ni givre) |
| Humidité de fonctionnement | 45% à 85% sans condensation |
| Protection électrique | Protection contre les courts-circuits et inversion de polarité |
| Indicateurs | Indicateur de fonctionnement orange |
Ces données soulignent l’adaptabilité du capteur E3F3-R67 dans des environnements variés et la précision de sa détection pour des contraintes industrielles spécifiques. Son réglage de sensibilité par potentiomètre à tour unique facilite l’ajustement selon les conditions du site et les besoins applicatifs.
Avantages et performance dans les contextes industriels
Fiabilité et robustesse pour les environnements exigeants
Le capteur E3F3-R67 Omron se distingue par son haut niveau de fiabilité, indispensable pour les applications industrielles où la continuité de service est cruciale. Sa technologie Photo-IC permet une immunité renforcée face aux interférences lumineuses et électroniques, évitant ainsi les déclenchements erronés et augmentant la précision des détections. Le boîtier robuste, conforme à la norme IP66, protège efficacement contre les agressions extérieures telles que poussière, projections d’eau ou vibrations mécaniques, des facteurs souvent rencontrés dans les industries manufacturières lourdes et les environnements de production automatisée.
Cette résistance mécanique et environnementale fait du E3F3-R67 un outil idéal pour les installateurs et intégrateurs cherchant à fiabiliser leurs installations de détection optique. La conception compacte et la facilité d’installation avec connecteur M12 contribuent à réduire les temps d’arrêt lors des opérations de montage ou de remplacement. En combinant durabilité et performance, ce capteur optimise la productivité tout en assurant la qualité et la sécurité des processus industriels.
Performance opérationnelle et intégration dans la chaîne de contrôle
En matière de performance opérationnelle, le E3F3-R67 offre une réponse rapide et un contrôle efficace des équipements liés grâce à sa sortie transistor à collecteur ouvert. Sa capacité à détecter des objets opaques avec une précision à 2 mètres permet une utilisation polyvalente dans de nombreuses tâches, du contrôle de position à la détection d’objets dans des systèmes automatisés complexes. L’indicateur lumineux facilite la supervision visuelle sur site, permettant aux opérateurs de vérifier instantanément l’état du capteur, ce qui est essentiel pour le suivi en temps réel et la maintenance préventive.
Le capteur s’intègre aisément dans des systèmes de contrôle automatisés, grâce à son alimentation standardisée et sa compatibilité avec les connecteurs industriels courants. Cette intégration fluide contribue à la modularité des solutions industrielles, offrant aux décideurs la possibilité d’adapter et d’étendre leurs systèmes selon les évolutions des besoins opérationnels. Le E3F3-R67 représente ainsi un composant clé dans la création de lignes de production intelligentes, où la précision de la détection et la robustesse sont des leviers majeurs pour la performance globale.
