Présentation générale du capteur photoélectrique E3F3-D11
Description et fonction principale du produit

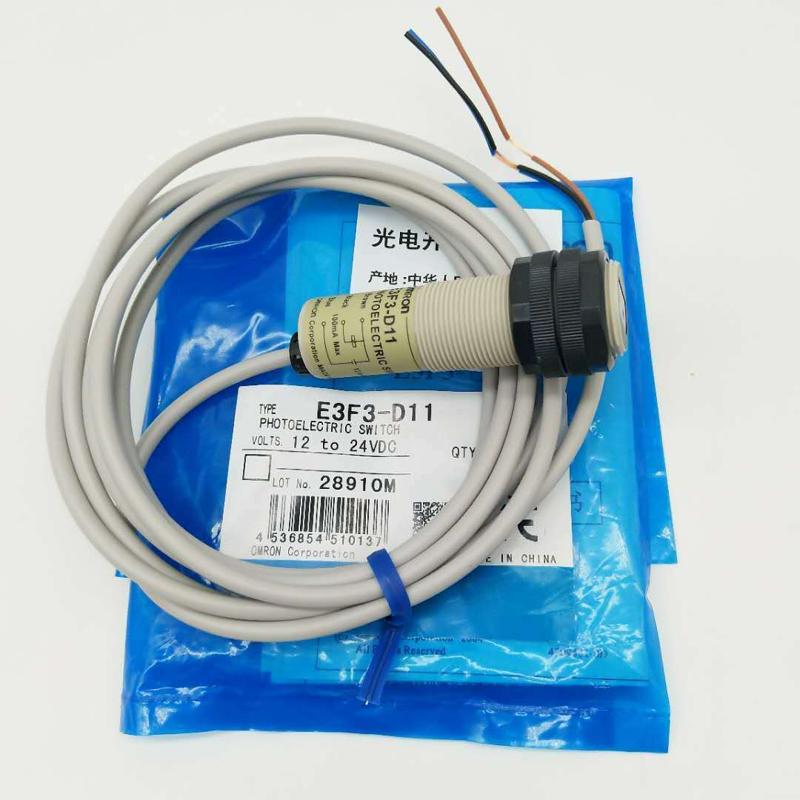

Le capteur photoélectrique E3F3-D11 d’OMRON est un capteur cylindrique filetée avec amplificateur intégré, conçu pour détection optique de proximité. Spécifiquement, ce modèle utilise une technologie à réflexion diffuse avec une distance de détection standard de 100 mm grâce à une source lumineuse infrarouge. Sa conception robuste permet un usage dans des environnements industriels variés. Le capteur est principalement utilisé pour détecter la présence ou l’absence d’objets dans des processus automatisés, ce qui est essentiel pour des applications telles que l’assemblage, la manutention ou le contrôle de qualité dans l’industrie.
Avantages et domaines d’application principaux
Le E3F3-D11 se distingue par sa haute immunité aux interférences lumineuses grâce à la technologie Photo-IC intégrée, ce qui assure une fiable détection même en environnement industriel bruyant. De plus, sa taille compacte et son boîtier cylindrique fileté facilitent l’intégration dans des chaînes de production automatisées exigeantes. Ce capteur est particulièrement adapté aux ingénieurs et installateurs cherchant une solution précise et durable pour des applications de détection de courtes distances, notamment dans l’automatisation, la robotique, les systèmes de convoyage et la gestion des opérations logistiques où la précision et la constance des mesures sont critiques.
Données techniques et caractéristiques détaillées
Spécifications électriques et mécaniques
Le capteur E3F3-D11 fonctionne sous une alimentation de 12 à 24 VDC avec une consommation de courant maximale de 25 mA. Il utilise une LED infrarouge de 860 nm comme source lumineuse. La sortie est un transistor à collecteur ouvert, supportant un courant maximal de 100 mA avec une tension résiduelle maximale de 1 V à cette charge. Sa construction est conforme à la norme IP66 assurant une protection efficace contre la poussière et les jets d’eau, le rendant adapté à des environnements industriels sévères. L’indicateur de fonctionnement lumineux orange offre une confirmation visuelle claire de l’état de détection.
Tableau récapitulatif des caractéristiques techniques
| Caractéristique | Détail |
|---|---|
| Méthode de détection | Réflexion diffuse |
| Distance de détection standard | 100 mm (objet blanc mat 100 x 100 mm) |
| Source lumineuse | LED infrarouge 860 nm |
| Tension d’alimentation | 12 à 24 VDC ±10 %, ondulation p-p ≤ 10 % |
| Consommation de courant | 25 mA maximum |
| Sortie de commande | Transistor à collecteur ouvert, 100 mA max |
| Protection | Protection court-circuit sortie, inversion polarité alimentation |
| Réponse | Temps de réponse ≤ 1 ms |
| Température de fonctionnement | -25 à 55 °C (sans condensation ni gel) |
| Indice de protection | IP66 (IEC 60529) |
| Matériaux | Boîtier en ABS, lentille PMMA |
| Poids | Plastique pré-câblé : 170 g max |
| Longueur standard du câble | 2 mètres |
Intégration et performance industrielle du E3F3-D11
Installation et compatibilité industrielles
Le capteur photoélectrique E3F3-D11 est conçu pour une installation simplifiée grâce à son boîtier fileté cylindrique de diamètre standard, compatible avec les fixations industrielles courantes. Il peut être raccordé par un câble pré-câblé standard de 2 mètres ou via un connecteur M12, offrant une flexibilité d’installation selon les besoins du site. Son design robuste répond aux exigences des environnements industriels, notamment par sa résistance aux vibrations (10 à 55 Hz, 1.5 mm double amplitude) et aux chocs (500 m/s²), garantissant une durabilité optimale même dans des conditions mécaniques difficiles.
Applications spécifiques et bénéfices pour les professionnels
Grâce à sa haute performance et sa fiabilité, le E3F3-D11 est parfaitement adapté aux métiers de l’automatisation industrielle, pour la surveillance de position et la détection d’objets dans les lignes de production. Sa technologie avancée offre une immunité élevée aux interférences lumineuses ambiantes, rendant ce capteur incontournable pour les ingénieurs et intégrateurs exigeants soucieux de la précision et de la stabilité dans le contrôle des processus automatisés. Le capteur permet d’assurer une détection sans erreur, réduisant les arrêts non planifiés et améliorant la qualité globale des opérations industrielles.
