Présentation générale du capteur photoélectrique e3as-f1500ipn-m1tj 0.3m
Un capteur doté de la technologie time of flight

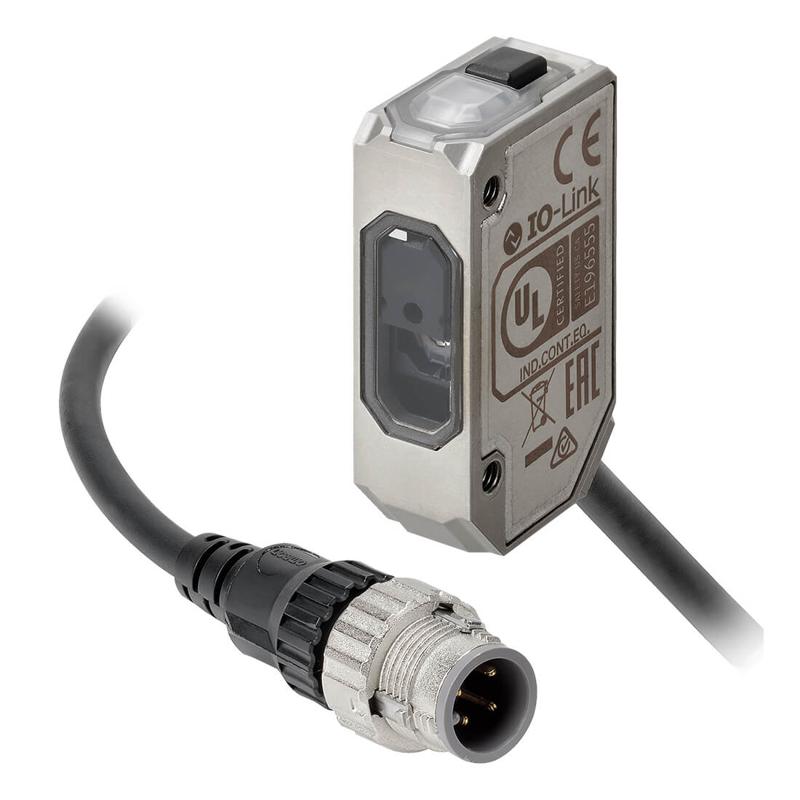

Le capteur photoélectrique E3AS-F1500IPN-M1TJ 0.3M d’Omron est un capteur optique de type réfléctant fonctionnant selon la technologie \ »Time of Flight\ » (ToF). Cette technologie permet de mesurer avec précision la distance en calculant le temps de vol d’un signal lumineux infrarouge émis (à 940 nm) reflété par la cible. Cette méthode assure une détection fiable et précise, particulièrement adaptée aux environnements industriels exigeants. Le capteur est conçu pour détecter des objets situés entre 50 mm et 1,5 mètre, offrant ainsi une grande flexibilité dans les applications d’automatisation et de contrôle industriel.
Un équipement adapté aux exigences industrielles
Destiné à un public professionnel tel que les ingénieurs, installateurs et décideurs industriels, ce capteur allie robustesse et performance. Il est fixé avec un câble muni d’un connecteur M12 pour une installation rapide et sécurisée. Son indice de protection élevé (IP67, IP69K) garantit une résistance optimale à la poussière, l’eau et aux conditions d’environnement difficiles. En outre, il fonctionne dans une plage de température allant de -20°C à +55°C. Sa sortie NPN assure une compatibilité avec la majorité des systèmes d’automatisation industriels. Ce capteur est un choix judicieux pour optimiser la détection dans les lignes de production et les systèmes de contrôle grâce à sa fiabilité et sa précision.
Données techniques clés et caractéristiques détaillées
Caractéristiques techniques principales
Le capteur E3AS-F1500IPN-M1TJ 0.3M appartient à la série E3AS-F d’Omron et se distingue par sa méthode de détection réfléchissante. Il mesure des distances allant de 50 mm à 1,5 mètre et fonctionne sous une tension d’alimentation continue comprise entre 10 V et 30 V. Le temps de réponse est de 150 ms, adapté aux cadences industrielles standard. Il dispose d’une sortie de type NPN, ce qui facilite son intégration dans divers systèmes automatisés. Le capteur émet une lumière infrarouge à une longueur d’onde de 940 nm, assurant une détection discrète et efficace. Sa connectique est assurée par un câble avec un connecteur M12, ce qui facilite les opérations de raccordement tout en garantissant une bonne étanchéité et robustesse.
Tableau récapitulatif des spécifications techniques
| Caractéristique | Détail |
|---|---|
| Type de capteur | Photoélectrique réfléctant |
| Méthode de mesure | Time of Flight (ToF) |
| Plage de détection | 50 mm à 1500 mm (1,969 pouces à 59,055 pouces) |
| Type de sortie | NPN |
| Tension d’alimentation | 10 V à 30 V DC |
| Longueur du câble | 300 mm (11,81 pouces) |
| Source lumineuse | Infrarouge (940 nm) |
| Indice de protection | IP67, IP69K |
| Température de fonctionnement | -20 °C à +55 °C |
| Temps de réponse | 150 ms |
| Connexion | Câble avec connecteur M12 |
Applications industrielles et avantages techniques
Applications typiques dans l’industrie
Le capteur photoélectrique E3AS-F1500IPN-M1TJ 0.3M est particulièrement adapté aux applications où la détection précise d’objets à des distances moyennes est nécessaire. Il peut être utilisé dans des systèmes automatisés pour le contrôle de pièces métalliques présentant des surfaces incurvées, irrégulières ou rugueuses. Son fonctionnement basé sur la technologie Time of Flight permet de réduire les erreurs liées à la réflectivité de la cible, ce qui est crucial dans les environnements industriels complexes. Les secteurs tels que l’automobile, la métallurgie, et la robotique industrielle bénéficient particulièrement de ce type de capteur pour des tâches de positionnement, de comptage ou de vérification de présence d’objets.
Avantages techniques et opérationnels
Parmi les avantages majeurs de ce capteur figurent sa robustesse et sa précision dans des conditions industrielles difficiles. L’indice de protection IP67 et IP69K garantit une résistance élevée à la poussière et à l’eau, ce qui le rend opérationnel même dans des environnements exposés à des nettoyages intensifs ou abrasifs. Sa plage de température étendue assure un fonctionnement stable en milieu industriel. De plus, la sortie NPN et la connectique M12 facilitent son intégration dans les installations existantes. La simplicité d’utilisation et la fiabilité de la détection avec la technologie ToF permettent de réduire les temps de mise en service et les erreurs de détection, optimisant ainsi la productivité et la sécurité des installations.
