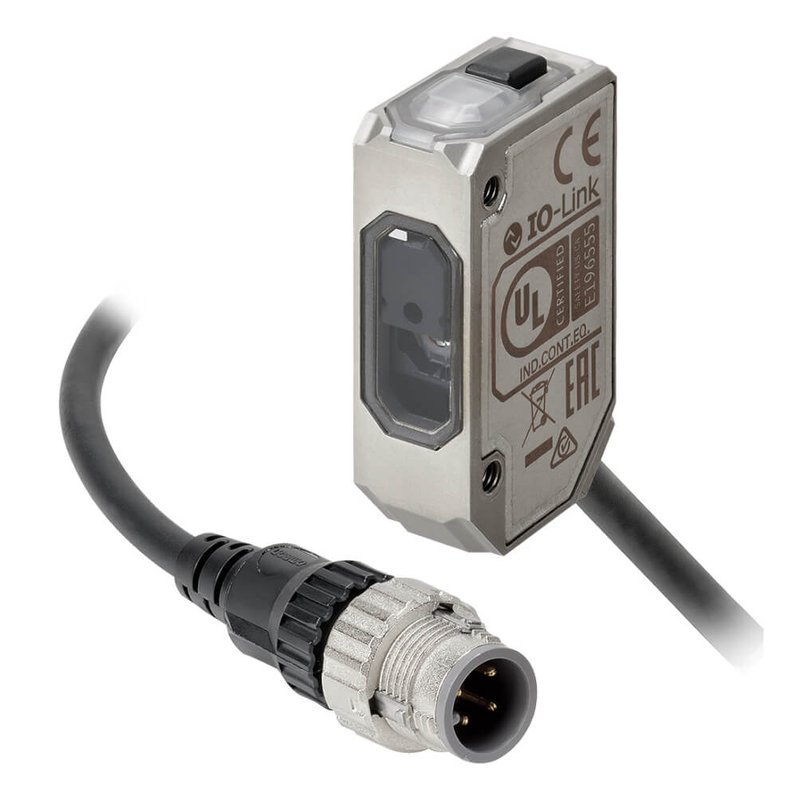

Présentation générale du capteur photoélectrique E3AS-F1000IMN-M1TJ 0.3M
Conception et applications industrielles
Le capteur photoélectrique E3AS-F1000IMN-M1TJ 0.3M de la gamme E3AS-F d’Omron Industrial Automation représente une solution avancée pour la détection de précision dans les environnements industriels. Conçu sous la technologie de triangulation, ce capteur assure une détection fiable et précise jusqu’à une distance maximale de 500 mm. Sa conception compacte avec un boîtier en acier inoxydable 316L lui confère robustesse et résistance, adaptée aux contraintes sévères des lignes de production automatisées. L’intégration d’un connecteur M12 garantit une connexion sécurisée et standardisée facilitant l’installation et la maintenance.
Ce capteur est idéal pour les ingénieurs et installateurs recherchant une technologie fiable et adaptable à divers systèmes automatisés. Sa capacité à mesurer précisément la distance par triangulation en fait un outil essentiel pour les applications nécessitant un contrôle précis de position, tels que la manipulation de pièces sur des convoyeurs, le contrôle qualité en ligne, ou la robotique industrielle. De plus, sa technologie propriétaire d’étanchéité laser assure une protection élevée contre les environnements poussiéreux ou humides, maximisant ainsi la durée de vie du matériel.
Avantages clés pour les professionnels
L’E3AS-F1000IMN-M1TJ 0.3M se distingue par plusieurs caractéristiques adaptées aux besoins industriels pointus. Son système PNP en sortie permet une interface directe et simple avec des automates programmables ou autres dispositifs de contrôle industriel. La plage de tension d’alimentation flexible de 10 à 30 V DC facilite son intégration dans les architectures électriques existantes.
Ce capteur offre une excellente stabilité de détection même sur des pièces ayant une faible réflectivité, grâce à son élément d’émission lumineux développé par Omron. Sa compacité ne compromet pas sa robustesse, car le boîtier en acier inoxydable, allié à une protection IP67G et IP69K, le rend apte à fonctionner dans des environnements agressifs, comme ceux avec projections d’eau ou produits nettoyants. En outre, il bénéficie d’un revêtement antisalissures qui réduit les besoins de nettoyage et garantit des performances constantes en production continue.
Ainsi, ce capteur est une solution idéale pour les décideurs industriels à la recherche d’un équipement fiable, précis, et durable, permettant d’optimiser la productivité et la précision dans des processus automatisés complexes.
Données techniques détaillées du E3AS-F1000IMN-M1TJ 0.3M
Caractéristiques électriques et mécaniques
| Spécification | Détail |
|---|---|
| Type de capteur | Photoélectrique compact |
| Méthode de mesure | Triangulation |
| Gamme de détection | 50 mm à 500 mm |
| Type de sortie | PNP |
| Méthode de connexion | Connecteur M12 |
| Tension d’alimentation | 10 V à 30 V DC |
| Courant maximum | 30 mA |
| Matériau du boîtier | Acier inoxydable 316L |
| Indice de protection | IP40, IP67G, IP69K |
| Température de fonctionnement | -20°C à 55°C |
| Temps de réponse | 150 ms |
| Série | E3AS-F |
Fonctionnalités avancées et environnement d’utilisation
Le capteur E3AS-F1000IMN-M1TJ 0.3M est spécialement conçu pour offrir une précision élevée même en conditions industrielles exigeantes. Il est équipé d’une source lumineuse infrarouge qui permet une détection stable des pièces avec des surfaces peu réfléchissantes. Son boîtier en acier inoxydable 316L assure une excellente résistance à la corrosion et aux chocs mécaniques, ce qui est un gage de longévité dans les environnements industriels.
Ce capteur supporte une large plage de température, allant de -20°C à 55°C, ce qui lui permet d’être exploité dans des environnements variés sans perte de performance. Le revêtement antisalissures sur la surface de détection minimise la fréquence des nettoyages nécessaires, optimisant ainsi le temps de fonctionnement de la machine. La technologie d’étanchéité laser développée par Omron garantit une protection renforcée contre les infiltrations, rendant ce capteur adapté aux secteurs où l’humidité et la poussière sont courantes.
Par ailleurs, les interfaces modernes telles que IO-Link facilitent la configuration et le diagnostic à distance, réduisant les temps d’arrêt lors de la mise en service ou des modifications de ligne. Ces caractéristiques techniques font de ce capteur un composant clé pour une automatisation industrielle de pointe.
Intégration et performances opérationnelles en milieu industriel
Simplicité d’installation et adaptation aux systèmes existants
La conception du capteur E3AS-F1000IMN-M1TJ 0.3M privilégie la simplicité d’intégration dans les infrastructures industrielles existantes. Le connecteur M12, standard dans l’industrie, permet une connexion aisée et fiable avec les systèmes de contrôle et avec l’équipement périphérique. Sa plage d’alimentation flexible (10 à 30 V DC) assure une compatibilité avec la majorité des alimentations industrielles utilisées couramment.
De plus, la sortie PNP est largement compatible avec les automates programmables et autres dispositifs logiques, facilitant l’intégration dans les architectures d’automatisation. Cette compatibilité technique simplifie le déploiement sur des lignes de production variées sans nécessiter d’adaptations complexes, ce qui réduit les coûts et les délais d’installation.
La taille compacte du capteur autorise une installation même dans des espaces restreints, permettant ainsi une grande flexibilité dans le positionnement pour optimiser la détection des pièces ou objets. Cette flexibilité est essentielle pour répondre aux exigences spécifiques des lignes de production modernes et modulaires.
Performances et fiabilité dans les processus automatisés
Les technologies intégrées au capteur E3AS-F1000IMN-M1TJ 0.3M garantissent des performances optimales pour les applications industrielles exigeantes. Sa méthode de mesure par triangulation permet une détection précise de la distance, essentielle pour le contrôle qualité, la gestion des flux, ou la détection de présence sur les lignes automatisées.
La protection IP67G et IP69K assure une résistance à l’immersion temporaire, aux jets d’eau à haute pression, ainsi qu’à la poussière, faisant du capteur un allié fiable pour des environnements industriels complexes y compris ceux soumis à des opérations de nettoyage intensives.
Le revêtement antisalissures permet de maintenir des performances constantes en réduisant l’accumulation de saletés sur la lentille de détection, diminuant ainsi les périodes d’entretien et contribuant à la continuité de la production. Avec un temps de réponse rapide de 150 ms, ce capteur répond efficacement aux exigences dynamiques des processus automatisés modernes.
Ainsi doté, le capteur E3AS-F1000IMN-M1TJ 0.3M s’affirme comme un composant incontournable pour la fiabilisation et l’amélioration de la performance des systèmes d’automatisation industrielle, contribuant à augmenter la productivité et la précision des opérations.
