Présentation du capteur photoélectrique E3AS-F1000IMN 2M
Technologie et fonctionnalités avancées pour une détection fiable

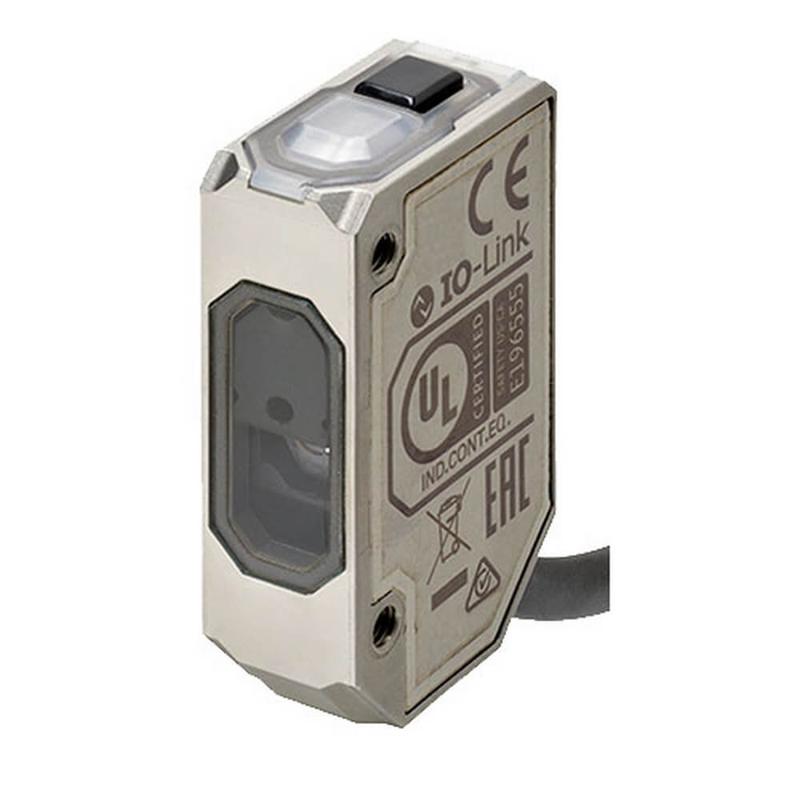

Le capteur photoélectrique E3AS-F1000IMN 2M d’Omron est un dispositif de détection innovant basé sur la technologie de temps de vol (Time of Flight – TOF). Cette technologie permet au capteur de mesurer la distance à un objet en fonction du temps que met un faisceau laser infrarouge de classe 1 à revenir après réflexion, garantissant ainsi une détection précise et fiable indépendamment de la couleur, la texture ou la réflectivité de la cible. Grâce à cette capacité, le capteur surmonte les limites des capteurs réflexifs conventionnels, notamment les risques de fausses détections liées aux variations de surface des objets détectés. Le E3AS-F1000IMN 2M bénéficie également d’une longue portée de détection allant jusqu’à 1000 mm, ce qui le rend adapté à de nombreuses applications industrielles exigeantes.
Robustesse et adaptabilité pour des environnements industriels exigeants
Conçu avec un boîtier rectangulaire en acier inoxydable 316L, ce capteur assure une durabilité et une résistance exceptionnelles contre la corrosion et les contraintes mécaniques typiques des milieux industriels. Le capteur est compact avec des dimensions étudiées (38 mm de hauteur, 11.4 mm de largeur et 22 mm de profondeur), facilitant son intégration dans des espaces restreints. Il dispose d’une protection élevée (IP67, IP69K, IP67G) grâce à un procédé de scellement laser exclusif à Omron qui garantit l’étanchéité même dans des conditions sévères. En outre, un revêtement antifouling protège la surface sensible contre la contamination, réduisant ainsi la fréquence de nettoyage nécessaire pour maintenir des performances optimales. La connexion par câble de 2 mètres et l’interface NPN avec modes Light-ON/Dark-ON offrent une intégration aisée dans les systèmes automatisés industriels variés.
Données techniques clés du capteur E3AS-F1000IMN 2M
Paramètres de détection et performances électriques
Le capteur photoélectrique E3AS-F1000IMN 2M est un capteur à suppression d’arrière-plan, permettant de détecter uniquement les objets situés à une certaine distance préétablie. La portée de détection est comprise entre 50 mm au minimum et 1000 mm au maximum, ce qui permet d’utiliser un seul capteur pour détecter des objets à différentes distances avec grande fiabilité. Il utilise une diode laser infrarouge de classe 1 pour l’émission de lumière, avec une taille de spot de 95 mm à la distance maximale, ce qui contribue également à la précision de détection. Le capteur est alimenté par une plage de tension de 10 à 30 volts, et le temps de réponse rapide de 90 ms assure une détection efficace dans les processus automatisés rapides.
Caractéristiques physiques et modes d’utilisation
| Forme | Rectangulaire (cubique) |
| Méthode de détection | Suppression d’arrière-plan |
| Distance de détection | 50 à 1000 mm |
| Mode de réglage | Teach-In (apprentissage simple) |
| Type de sortie | NPN |
| Mode de fonctionnement | Light-ON / Dark-ON |
| Matériau du boîtier | Acier inoxydable 316L |
| Dimensions (H x L x P) | 38 mm x 11.4 mm x 22 mm |
| Longueur du câble | 2 mètres |
| Type de lumière | Laser diode infrarouge |
| Classe laser | 1 (sécurité accrue) |
| Caractéristique spécifique | Technologie TOF (Time of Flight) |
Applications industrielles et avantages opérationnels
Adaptation aux environnements complexes et lignes à haut mélange
Le capteur E3AS-F1000IMN 2M est spécialement conçu pour répondre aux besoins des environnements industriels où les objets à détecter présentent des variations importantes de couleurs, textures et finitions, telles que les lignes de convoyage à haut mélange ou les systèmes d’assemblage avec espace d’installation limité. Sa capacité à détecter sur la seule base de la distance élimine le besoin d’ajustements fréquents en fonction du produit, réduisant ainsi les temps d’arrêt pour changements d’articles. La compacité du capteur permet son installation dans des espaces restreints sans compromettre les performances, tandis que la robustesse du boîtier et la protection contre les contaminants assurent une fiabilité durable même dans des conditions difficiles.
Facilitation de l’intégration et de la mise en service
Ce capteur intègre une fonctionnalité Teach-In avec un bouton unique qui permet aux utilisateurs de calibrer aisément le seuil optimal de détection, garantissant une configuration rapide et fiable. La grande visibilité des LED indicatrices facilite la vérification de l’état opératoire du capteur à distance. De plus, certains modèles de la série sont compatibles avec le protocole IO-Link, qui simplifie la communication et la configuration dans les systèmes d’automatisation modernes, réduisant ainsi les temps de démarrage et facilitant les changements de format. Ces caractéristiques font de l’E3AS-F1000IMN 2M un composant industriel performant et flexible, apportant un gain de productivité et une facilité d’utilisation notable aux ingénieurs, installateurs et décideurs industriels.
