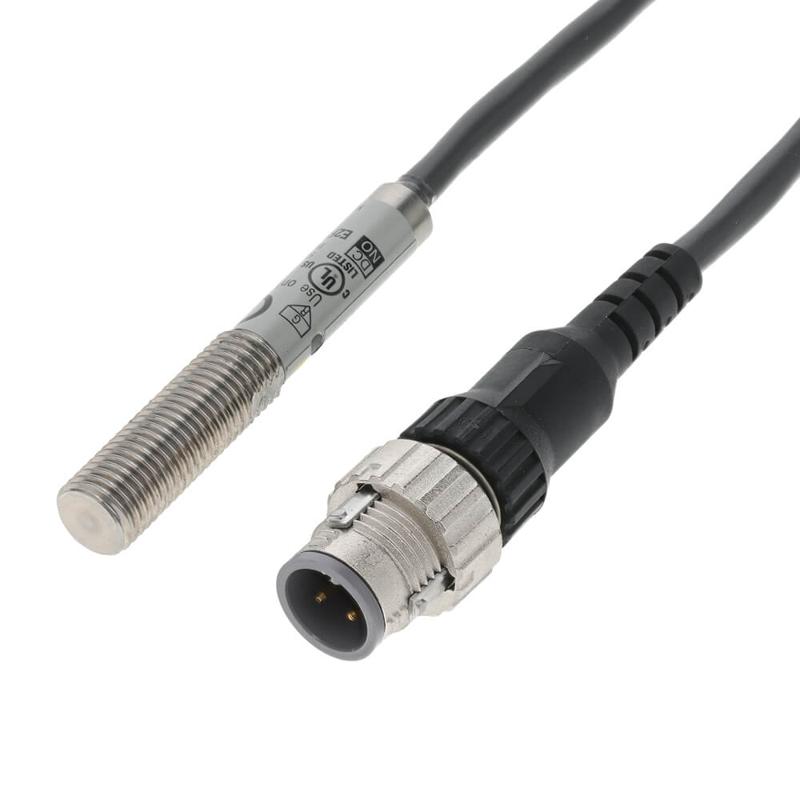

Présentation du capteur de proximité E2FM-X1R5D1-M1TGJ 0.3M
Un capteur inductif robuste pour installations industrielles exigeantes
Le capteur de proximité E2FM-X1R5D1-M1TGJ 0.3M d’Omron est conçu pour répondre aux besoins des environnements industriels où la fiabilité et la robustesse sont primordiales. Il est doté d’un boîtier entièrement en acier inoxydable, assurant une excellente résistance à la corrosion ainsi qu’aux conditions extérieures difficiles. Ce modèle est de type inductif, ce qui signifie qu’il est spécifiquement adapté à la détection d’objets métalliques, principalement ferreux, avec une grande précision et sans contact mécanique, ce qui prolonge sa durée de vie opérationnelle.
La conception en cylindre avec filetage M8 et une face de détection métallique permet une installation facile et sécurisée, adaptée aux environnements où l’espace est limité. Le capteur est shieldé, c’est-à-dire qu’il limite les perturbations électromagnétiques, garantissant ainsi une performance stable même dans des zones à forte concentration d’équipements électriques. Il est équipé d’un connecteur Smartclick M12 avec un câble de 0,3 mètre, favorisant une connexion rapide et fiable dans des systèmes automatisés complexes.
Applications typiques et utilisateurs cibles
Le E2FM-X1R5D1-M1TGJ 0.3M est principalement destiné aux ingénieurs, installateurs et décideurs industriels qui recherchent un dispositif de détection de proximité fiable pour des applications de contrôle automatique. Il est particulièrement utile dans les secteurs de la fabrication, de l’automobile, de la robotique et de l’assemblage, où la détection sans contact d’objets métalliques est indispensable pour la sécurité et l’efficacité des processus.
Grâce à son indice de protection IP67, ce capteur est protégé contre la poussière et les jets d’eau, ce qui le rend idéal pour une utilisation en milieu industriel exigeant, que ce soit en intérieur ou en extérieur. Son utilisation est recommandée dans des environnements nécessitant une résistance accrue aux chocs, vibrations, et conditions climatiques variables. Il peut être intégré dans des systèmes automatisés pour le positionnement, la détection d’objets, ou la sécurisation de machines, garantissant ainsi un contrôle précis et sécurisé des opérations.
Données techniques du E2FM-X1R5D1-M1TGJ 0.3M
Caractéristiques électriques et mécaniques détaillées
| Caractéristique | Valeur |
|---|---|
| Type de capteur | Inductif, shieldé |
| Corps et face de détection | Acier inoxydable (SUS303) |
| Taille de la tête de détection | M8 |
| Distance de détection | 1,5 mm ± 10% |
| Distance de réglage | 0 à 1,05 mm |
| Fréquence de réponse | 200 Hz (valeur moyenne) |
| Tension d’alimentation | 10 à 30 VDC (ripple ≤ 10%) |
| Courant de fuite | 0,8 mA max. |
| Courant de sortie (capacité de commutation) | 3 à 100 mA |
| Tension résiduelle | 3 V max. (charge 100 mA, câble 2 m) |
| Sortie | 2 fils, NPN, mode normal ouvert (NO) |
| Connecteur | Pré-câblé M12 Smartclick, câble 0,3 m, PVC |
| Indice de protection | IP67 |
| Température de fonctionnement | -25 °C à 70 °C |
| Poids approximatif | 65 g |
| Résistance aux vibrations | 10 à 55 Hz, 1,5 mm double amplitude, 2h sur X,Y,Z |
| Résistance aux chocs | 500 m/s², 10 fois sur X,Y,Z |
Fonctionnalités avancées et protection intégrée
Ce capteur est conçu pour apporter une fiabilité maximale grâce à des fonctions de protection avancées. Il intègre une protection contre les courts-circuits en sortie ainsi qu’un suppressur de surtension, assurant la sécurité du circuit et prolongeant la durée de vie du composant dans des environnements électriques potentiellement perturbés.
L’indicateur LED présent sur le dispositif facilite la mise en service et la surveillance en temps réel, en signalant clairement l’état opérationnel du capteur. Le boîtier en acier inoxydable, en plus d’offrir une robustesse mécanique, garantit une résistance élevée aux substances corrosives, ce qui est un avantage clé pour les installations industrielles confrontées à des atmosphères agressives.
Avantages et intégration du E2FM-X1R5D1-M1TGJ 0.3M en systèmes industriels
Adaptabilité et facilité d’installation
Grâce à sa conception compacte et son filetage standard M8, le capteur E2FM-X1R5D1-M1TGJ 0.3M s’intègre aisément dans divers systèmes industriels. Son corps entièrement en acier inoxydable lui permet d’être installé dans des milieux où la corrosion pourrait nuire à des composants moins robustes. Le connecteur M12 Smartclick avec câble préinstallé de 0,3 mètre simplifie les raccordements et réduit les temps d’installation, un atout pour les équipes de maintenance et d’installation qui recherchent efficacité et simplicité.
Ce capteur est parfaitement adapté aux applications où la précision et la détection sans contact sont essentielles. Son mode de fonctionnement Normal Ouvert (NO) et sa capacité à détecter des objets métalliques ferreux sur une courte distance le rendent utile pour les systèmes automatisés de contrôle de position, de détection de pièces en mouvement ou de sécurisation des machines industrielles.
Robustesse et performance dans les environnements difficiles
Le capteur répond aux exigences strictes des secteurs industriels grâce à sa haute résistance aux vibrations, chocs, et variations de température. Son indice IP67 garantit une protection haut niveau contre la poussière et l’humidité, ce qui le rend fiable dans des conditions de fonctionnement extrêmes, notamment en présence d’eau ou de poussières industrielles.
Cette fiabilité accrue minimise les risques d’arrêts machine liés à des défaillances de détection et optimise la performance globale des lignes de production. Les caractéristiques de protection électrique ajoutent une couche supplémentaire de sécurité contre les anomalies du réseau, renforçant la durabilité du capteur dans les installations industrielles à fort enjeu économique et sécuritaire.
