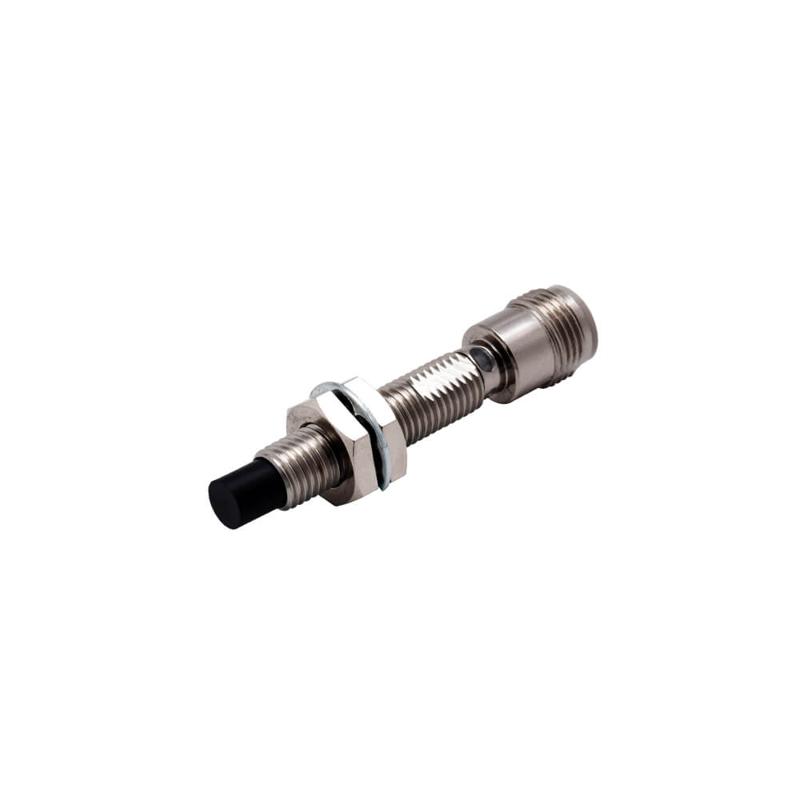

Présentation générale du capteur inductif E2E-X6MC2L8-M1
Fonctionnalité et principes de fonctionnement
Le capteur inductif E2E-X6MC2L8-M1 est un composant essentiel dans le domaine de l’automatisation industrielle, développé par Omron Automation and Safety. Ce dispositif est conçu pour détecter la présence ou l’absence d’objets métalliques sans contact physique, grâce à son principe de détection inductive. Cette technologie repose sur la variation du champ électromagnétique généré par la tête du capteur lorsque du métal entre dans sa zone de détection. Le capteur est particulièrement adapté aux environnements industriels exigeants, où fiabilité et précision sont indispensables. Sa conception robuste en corps cylindrique avec filetage M8 en acier inoxydable assure une durabilité élevée et une résistance aux conditions les plus rigoureuses, notamment grâce à ses indices de protection IP67 et IP69K. Ces caractéristiques garantissent une protection efficace contre la poussière, l’immersion dans l’eau ainsi que les jets puissants et la haute pression, ce qui étend son usage à de nombreuses applications industrielles, de la fabrication aux machines-outils.
Applications industrielles et secteurs d’usage
Le E2E-X6MC2L8-M1 est idéal pour les tâches de détection dans les chaînes de montage automatisées, la robotique, ainsi que dans le contrôle de position et de présence des pièces métalliques. Sa capacité à fonctionner dans des plages de températures variant de -25°C à +70°C élargit son champ d’application, même dans des environnements à températures fluctuantes. La sortie NPN à ouverture de circuit (NC) en 3 fils permet une intégration facile aux systèmes de commande standards. Omron a conçu ce capteur pour répondre aux besoins des ingénieurs et techniciens qui recherchent un capteur fiable, facile à installer, et compatible avec différents standards industriels. Que ce soit dans l’industrie automobile, l’électronique, ou le conditionnement, ce capteur se distingue par sa robustesse, sa rapidité de réponse, et son indicateur LED qui facilite la vérification de fonctionnement sur le terrain.
Données techniques détaillées du E2E-X6MC2L8-M1
Caractéristiques électriques et mécaniques
| Attribut | Valeur |
|---|---|
| Type de capteur | Inductif |
| Distance de détection | 6 mm (0.236\ ») |
| Type de sortie | NPN – NC, 3 fils |
| Fréquence de réponse | 800 Hz |
| Protection | IP67, IP69K |
| Matériau du corps | Acier inoxydable |
| Plage de tension d’alimentation | 10V à 30V DC |
| Style de terminaison | Connecteur M8 |
| Température de fonctionnement | -25°C à +70°C |
| Indice de protection | IP67 et IP69K (résistant à l’eau à haute pression et à la poussière) |
| Indicateur de fonctionnement | LED |
| Série | E2E NEXT |
| Corps | Cylindre fileté M8 |
Informations supplémentaires sur les performances
Ce capteur inductif bénéficie de la technologie de la série E2E NEXT d’Omron, gage d’une amélioration constante en termes de précision et de robustesse. Sa réponse rapide à 800 Hz le rend approprié pour les applications nécessitant des cycles de détection courts, ce qui est fréquemment demandé dans les automatismes industriels modernes. Le capteur est non blindé (unshielded), ce qui influence son utilisation en fonction de l’environnement électromagnétique. Le boîtier en acier inoxydable assure une grande résistance mécanique, idéal pour les installations avec contraintes physiques. Le connecteur M8 facilite la connexion et le remplacement rapide en atelier. Grâce à sa conformité RoHS, ce produit est respectueux des normes environnementales actuelles. Ce capteur est conçu pour une installation simple tout en garantissant une grande fiabilité, essentielle pour minimiser les arrêts machines.
Intégration et considérations d’installation du E2E-X6MC2L8-M1
Facilité d’installation et options de montage
L’E2E-X6MC2L8-M1 se présente sous un format standardisé en cylindre fileté M8, ce qui simplifie grandement son intégration dans les systèmes industriels existants. Son connecteur simplifie le câblage et la maintenance éventuelle en remplaçant rapidement le capteur sans nécessiter de nouvelle mise en place complexe. La conception robuste du capteur lui permet d’être monté dans des environnements parfois hostiles, et sa résistance à la saleté, l’eau et la pression permet un montage direct sur des machines de production ou des robots. Omron recommande également l’utilisation d’accessoires tels que des bagues de fixation (e-jig) et des sets d’écrous pour assurer un maintien optimal. Ces accessoires facilitent la stabilité mécanique du capteur lors des vibrations ou chocs fréquents en industrie. La polyvalence du capteur permet de l’installer dans divers secteurs tout en conservant sa précision.
Conseils pour une utilisation optimale en milieu industriel
Pour garantir une performance optimale du capteur E2E-X6MC2L8-M1, il est important de respecter certaines conditions d’installation. Son indice de protection IP67 et IP69K assure une grande tolérance aux agressions, mais un positionnement adéquat évitera l’exposition à des sources d’interférences électromagnétiques excessive. Le choix de l’orientation ainsi que la distance de pose doivent suivre les recommandations du constructeur afin d’éviter des détections erronées. Le capteur possède un indicateur LED qui permet une vérification visuelle simple de son état de fonctionnement, ce qui est un atout lors des opérations de mise en service ou de maintenance. Sa plage de fonctionnement en température s’adapte à la plupart des environnements industriels, toutefois, il est conseillé de vérifier cette plage en fonction des spécificités du site. L’utilisation de ce capteur dans un système de contrôle automatisé offre une grande fiabilité grâce à sa haute fréquence de réponse et à sa conception robuste.
