Introduction au capteur inductif E2E-X6MC1L8-M1
Présentation générale du produit

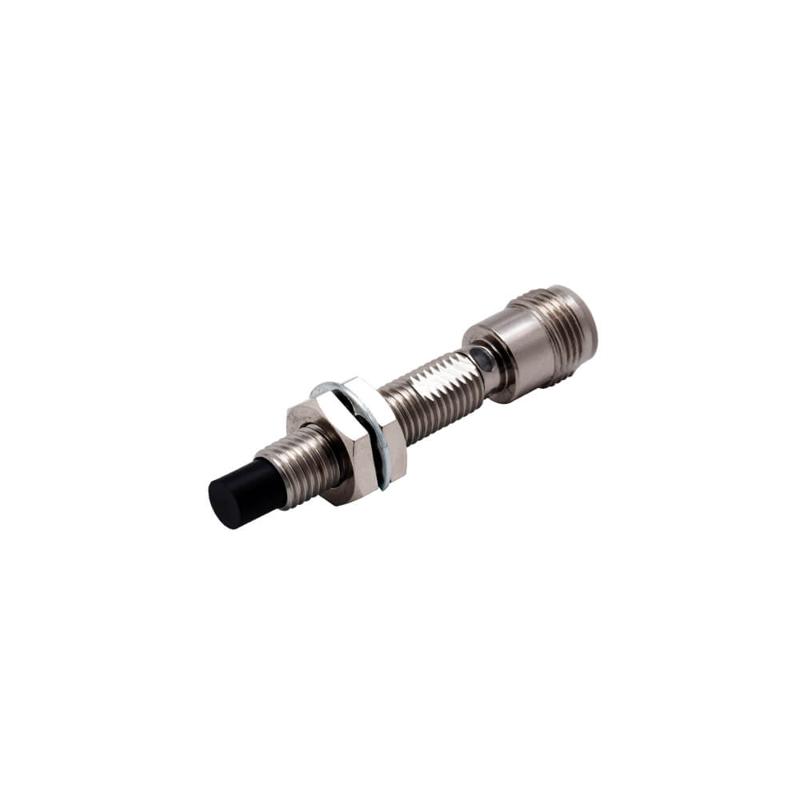

Le capteur inductif E2E-X6MC1L8-M1, fabriqué par Omron Automation and Safety, fait partie de la série E2E NEXT. Ce capteur est conçu pour la détection sans contact d’objets métalliques, avec une distance de détection de 6 mm. Adapté aux usages industriels, il est proposé dans un boîtier cylindrique fileté de taille M8, ce qui le rend facile à intégrer dans diverses applications d’automatisation et de contrôle industriel. Sa conception robuste permet une utilisation fiable même dans des environnements difficiles grâce à son indice de protection élevé classé IP67 et IP69K.
Applications et avantages pour les professionnels
Le capteur inductif E2E-X6MC1L8-M1 est utilisé dans les domaines nécessitant une détection précise et fiable des pièces métalliques sans contact, ce qui évite à la fois l’usure et les défauts mécaniques. Il est adapté pour des applications telles que la robotique, l’assemblage automatisé, la détection de position, ainsi que le contrôle qualité en ligne de production industrielle. La série E2E NEXT intègre notamment la technologie IO-Link permettant une communication intelligente, bien que ce modèle particulier soit un modèle standard sans IO-Link. Son boîtier en acier inoxydable assure une excellente résistance à la corrosion et aux chocs, garantissant une durabilité dans des environnements industriels exigeants.
Données techniques détaillées
Caractéristiques électriques et mécaniques
Le capteur E2E-X6MC1L8-M1 fonctionne sous une plage de tension d’alimentation de 10 à 30 volts continus, ce qui est standard pour ce type d’appareil industriel. Il offre une sortie de type NPN normalement ouverte (NO) avec une configuration à 3 fils, facilitant son intégration dans les circuits de commande classiques. La fréquence de réponse du capteur est de 800 Hz, permettant une détection rapide adaptée aux lignes de production à cadence élevée. Le boîtier cylindrique fileté M8 en acier inoxydable s’étend sur une longueur d’environ 38 mm, ce qui lui confère un encombrement réduit.
Tableau des spécifications principales
| Spécification | Détail |
|---|---|
| Type de capteur | Inductif |
| Distance de détection | 6 mm |
| Type de sortie | NPN, normalement ouverte (NO), 3 fils |
| Alimentation | 10 à 30 V DC |
| Fréquence de réponse | 800 Hz |
| Matériau du boîtier | Acier inoxydable |
| Taille du boîtier | Cylindrique, fileté M8, 38 mm de longueur |
| Indice de protection | IP67, IP69K |
| Température de fonctionnement | -25 °C à 70 °C |
| Type de terminaison | Connecteur (M12 standard) |
| Indicateur | LED intégrée |
Intégration et aspects industriels du capteur E2E-X6MC1L8-M1
Environnement d’utilisation et robustesse
Le capteur E2E-X6MC1L8-M1 est conçu pour une utilisation dans des conditions industrielles exigeantes. Son boîtier en acier inoxydable lui confère une robustesse contre la corrosion, les impacts et l’usure mécanique. Classé IP67 et IP69K, il est étanche à la poussière et peut résister aux jets d’eau haute pression, ce qui le rend parfaitement adapté aux environnements humides, aux industries agroalimentaires ou aux applications de nettoyage intensif. Sa plage de température de fonctionnement étendue entre -25 °C et 70 °C permet une intégration dans divers environnements thermiques sans perte de performance.
Compatibilité et connectivité
Ce capteur est équipé d’un connecteur M12 4 broches standard facilitant son raccordement dans les systèmes existants. Bien que la série E2E NEXT intègre la technologie IO-Link sur certains modèles, le E2E-X6MC1L8-M1 est un modèle sans IO-Link, offrant cependant une sortie NPN pour une compatibilité avec une large gamme de contrôleurs industriels classiques. Le câble ou connecteur assure une connexion fiable avec les automates programmables, modules d’entrée/sortie et autres équipements d’automatisation. La LED d’indication intégrée permet un contrôle visuel rapide de l’état du capteur pendant la maintenance et le diagnostic.
