Présentation générale du capteur inductif E2E-X6MB2L8-M1
Caractéristiques principales et fonctionnement

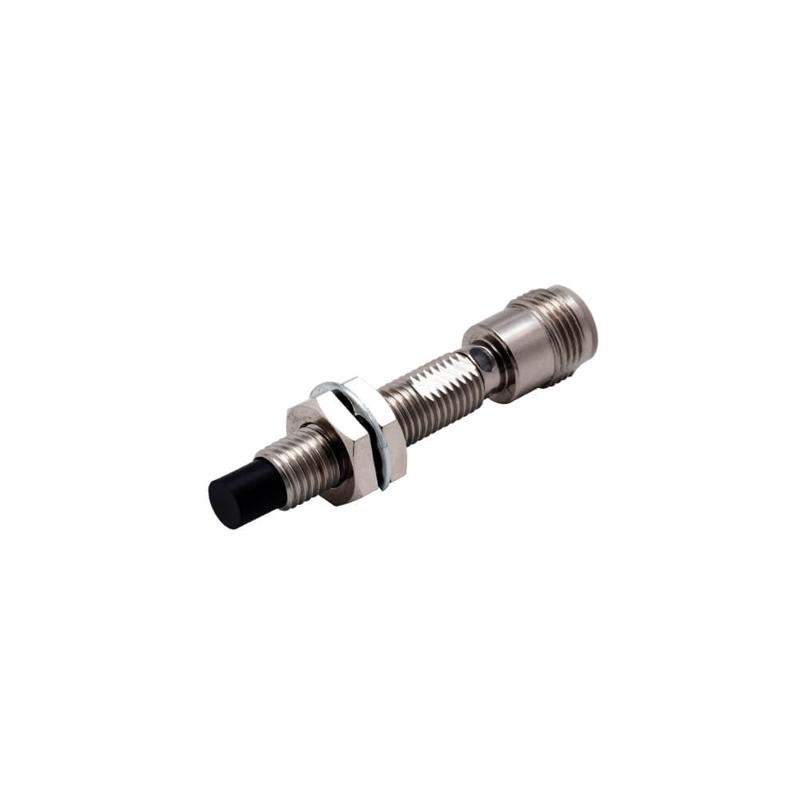

Le capteur inductif E2E-X6MB2L8-M1 d’Omron fait partie de la gamme E2E NEXT, une série reconnue pour ses capteurs de proximité cylindriques offrant une facilité d’intégration et une grande fiabilité dans les applications industrielles. Ce modèle présente un capteur inductif à corps long en acier inoxydable, au format M8 non blindé avec une distance de détection standard de 6 mm. C’est un capteur en technologie DC, à 3 fils, avec une sortie PNP normalement fermée (NC), équipé d’un connecteur M12 facilitant les connexions industrielles robustes. Le capteur est conçu pour détecter exclusivement des objets ferreux, avec une cible standard typique de 18 x 18 x 1 mm en fer.
Son principe de fonctionnement s’appuie sur la détection des variations de champ magnétique causées par la proximité de pièces métalliques, ce qui rend ce capteur particulièrement adapté aux environnements industriels exigeants. Grâce à son corps en acier inoxydable (SUS303), le capteur offre une excellente résistance mécanique et une bonne durabilité face aux contraintes industrielles courantes. Ce capteur est ainsi préconisé pour les applications nécessitant un suivi précis, fiable et une intégration aisée dans des systèmes d’automatisation industrielle variés.
Domaines d’application et pertinence industrielle
Le capteur inductif E2E-X6MB2L8-M1 est particulièrement adapté aux environnements industriels nécessitant la détection sans contact d’objets métalliques, garantissant ainsi une détection précise sans usure mécanique. On le retrouve couramment dans les lignes de production automatisées, le contrôle des machines-outils, la robotique industrielle, ou encore dans les systèmes de convoyage où la présence ou la position de pièces ferreuses doit être confirmée rapidement et de manière fiable.
La robustesse de son indice de protection IP67/IP69K lui permet de résister à la poussière, aux jets d’eau à haute pression et à la poussière fine, ce qui le rend performant même dans des environnements de production soumis aux lavages fréquents ou à des atmosphères salines, très présents dans l’industrie agroalimentaire, pharmaceutique, ou automobile. Sa sortie PNP NC favorise une utilisation simple dans les architectures de commande classiques, tandis que la connectique standardisée M12 facilite son déploiement et sa maintenance technique. Ce capteur est donc une solution industrielle fiable et polyvalente pour assurer la détection efficace d’objets métalliques dans les processus automatisés.
Données techniques détaillées du capteur E2E-X6MB2L8-M1
Spécifications mécaniques et électriques
| Taille | M8 |
| Type de montage | Non blindé (unshielded) |
| Distance de détection | 6 mm ±10% |
| Distance de réglage | 0 à 4,8 mm |
| Longueur totale du corps | 53 mm |
| Longueur du filetage | 30 mm |
| Matériau du corps | Acier inoxydable (SUS303) |
| Type de sortie | PNP, normalement fermé (NC) |
| Tension d’alimentation | 10 à 30 VDC (avec ondulation 10% p-p) |
| Fréquence de réponse | 800 Hz |
| Type de connexion | Connecteur M12 |
| Poids | Environ 40 g |
Caractéristiques environnementales et protection
| Degré de protection | IP67 selon IEC 60529, IP69K selon ISO 20653 |
| Plage de température ambiante | Fonctionnement et stockage de -25 à +70 °C |
| Matériaux complémentaires | Polybutylène téréphtalate (PBT), laiton nickelé, fer zingué, PVC |
| Circuits de protection intégrés | Protection contre inversion de polarité alimentation, suppression des surtensions, protection court-circuit sortie, protection inversion de polarité sortie |
| Indicateurs visuels | LED d’état orange (allumée en fonctionnement), LED de communication verte (clignotement en mode IO-Link) |
| Objets détectables | Métaux ferreux uniquement |
| Objet standard de détection | Fer 18 × 18 × 1 mm |
Intégration industrielle et accessoires disponibles
Connectivité et compatibilité
Le capteur E2E-X6MB2L8-M1 est fourni avec une connexion par connecteur M12, norme industrielle largement répandue, qui permet une connexion rapide et fiable dans les systèmes automatisés. Cette approche simplifie les opérations de câblage et de remplacement tout en assurant une grande résistance aux conditions industrielles difficiles. La sortie PNP NC facilite l’intégration dans des architectures de contrôle standard, offrant ainsi une souplesse d’utilisation avec différents automates programmables et systèmes de commande.
De plus, l’interface LED intégrée permet un diagnostic visuel rapide de l’état de fonctionnement et d’éventuelles communications en mode IO-Link, contribuant ainsi à la maintenance proactive des installations. En synthèse, ce capteur bénéficie d’une connectivité moderne et efficace, compatible avec les normes et pratiques courantes en automatisme industriel.
Accessoires et extensions pour une installation optimale
Pour une adaptation parfaite à différents environnements de montage, il existe plusieurs accessoires compatibles avec la série E2E NEXT dont le E2E-X6MB2L8-M1 fait partie. Parmi eux, des bagues ou douilles de montage (e-jig) permettent un positionnement sécurisé et réglable du capteur dans les assemblages. Des kits d’écrous adaptés peuvent également être commandés pour assurer une fixation fiable, même en cas de remplacement ou de maintenance partielle.
Par ailleurs, des connecteurs et cordons spécifiques de la série M12 Smartclick sont proposés, offrant une meilleure résistance aux vibrations, aux huiles, voire à l’eau, garantissant ainsi la pérennité du système. Il est important de noter que le capteur ne comprend pas de support de fixation livré de série, ce qui permet à l’utilisateur de choisir selon ses exigences spécifiques. Ces accessoires favorisent une installation sur mesure, robuste et adaptée aux contraintes industrielles, optimisant ainsi la durée de vie et la performance du capteur.
