Présentation générale et applications du capteur inductif E2E-X6MB1T8-M3
Description du produit

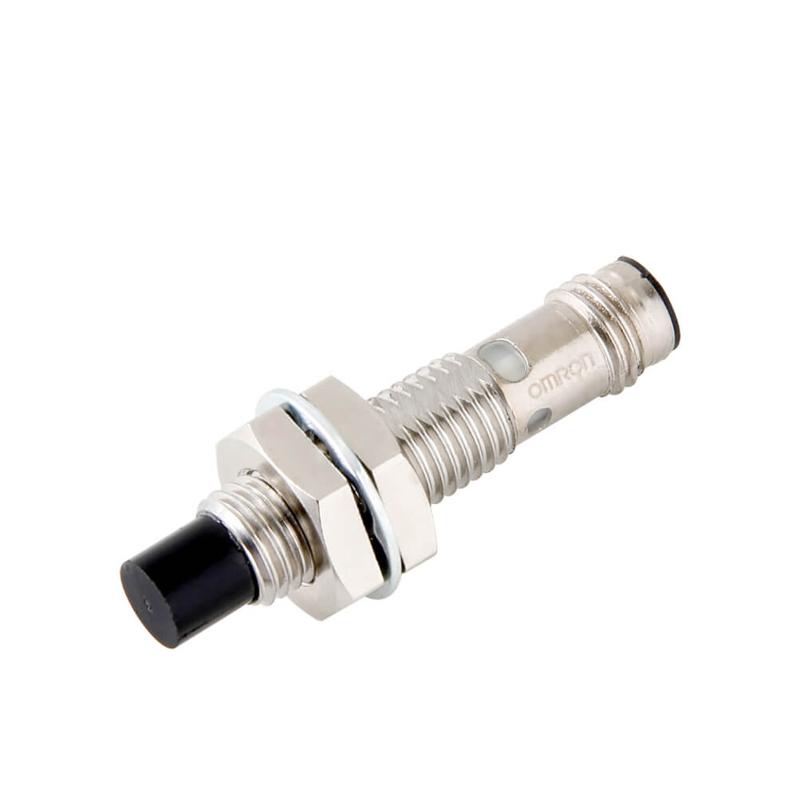

Le capteur inductif de proximité E2E-X6MB1T8-M3 est un composant industriel de haute précision fabriqué par Omron. Il se caractérise par un corps court en acier inoxydable de taille M8, non blindé, et une distance de détection de 6 mm. Ce capteur fonctionne en courant continu, avec une configuration à 3 fils, une sortie PNP normalement ouverte (NO) et une interface de communication IO-Link COM3 intégrée. Le connecteur utilisé est un modèle M8 à 4 broches, facilitant son intégration dans les architectures industrielles modernes.
Ce dispositif est conçu pour des environnements industriels exigeants, offrant une grande robustesse grâce à son indice de protection IP67/IP69K, ce qui lui confère une résistance élevée à la poussière, aux jets d’eau puissants ainsi qu’aux conditions d’humidité. Sa fabrication en acier inoxydable assure une durée de vie prolongée et une grande résistance mécanique, même dans des applications où les contraintes physiques sont importantes.
Applications industrielles et utilité
Le capteur E2E-X6MB1T8-M3 est destiné aux ingénieurs, installateurs et décideurs industriels qui recherchent une solution fiable pour la détection de proximité dans des systèmes automatisés. Son usage est adapté aux secteurs variés tels que l’automatisation des machines, la production agroalimentaire, la pharmacie ou encore l’industrie du conditionnement.
Grâce à sa technologie inductive, il détecte les objets métalliques sans contact physique, ce qui réduit l’usure et maintient la précision dans le temps. Il est particulièrement utile dans les processus de contrôle qualité, le positionnement exact de pièces mécaniques ou encore la détection dans des espaces confinés grâce à son design compact. De plus, la fonctionnalité IO-Link COM3 permet une communication rapide et une configuration simplifiée, améliorant ainsi la surveillance et la maintenance des installations.
Données techniques détaillées du capteur E2E-X6MB1T8-M3
Caractéristiques mécaniques et électriques
| Taille | M8 |
| Type de montage | Non-bloquant (non-flush) |
| Distance de détection | 6 mm |
| Longueur totale du capteur | 39 mm |
| Longueur du filetage | 20 mm |
| Matériau du boîtier | Acier inoxydable |
| Tension d’alimentation | 10 à 30 V DC |
| Type de sortie | PNP, IO-Link |
| Mode de fonctionnement | Normalement ouvert (NO) |
| Type de connexion | Connecteur M8 – 4 broches |
| Débit IO-Link | COM3 (230,4 kbps) |
| Indice de protection | IP67 / IP69K |
| Fréquence de commutation maximale | 800 Hz |
| Courant de commutation maximal | 100 mA |
| Plage de température de fonctionnement | -25 °C à +70 °C |
| Série | E2EW |
Fonctionnalités spécifiques et avantages techniques
Le capteur inductif E2E-X6MB1T8-M3 se distingue par l’intégration de la technologie IO-Link à haut débit (COM3) permettant une communication rapide et fiable avec les automates programmables et les systèmes de contrôle industriels. Cette interface facilite la configuration à distance, la surveillance continue des paramètres et le diagnostic en temps réel, optimisant ainsi la gestion des équipements.
Sa conception unshielded (non blindée) augmente la sensibilité pour la détection de petits éléments métalliques, tout en conservant une immunité élevée aux perturbations électromagnétiques grâce à une fabrication de qualité. La robustesse mécanique offerte par l’acier inoxydable garantit une excellente résistance aux chocs et à la corrosion, essentielle pour les environnements industriels sévères comme les industries alimentaires ou pharmaceutiques. L’indice IP69K assure une étanchéité même lors de nettoyages haute pression et températures élevées, ce qui est un atout majeur pour les applications hygiéniques.
Intégration et compatibilité du capteur E2E-X6MB1T8-M3 dans les systèmes industriels
Connectivité et interfaçage
Le capteur E2E-X6MB1T8-M3 est doté d’un connecteur M8 à 4 broches standardisé, facilitant son raccordement aux systèmes de contrôle industriel courants. La sortie PNP permet une connexion directe aux entrées logiques des automate programmables (PLC) ou d’autres dispositifs logiques, assurant une intégration sans complexité dans la chaîne d’automatisation.
Outre la sortie discrète classique, la fonction IO-Link améliore significativement l’interface grâce à des communications digitales avancées. Cela permet non seulement de surveiller l’état du capteur, mais aussi d’obtenir des informations sur les conditions environnementales ou sur la détection effectuée. Cette double interface permet de répondre aussi bien aux architectures traditionnelles qu’aux modèles de contrôle de nouvelle génération basés sur l’Industrie 4.0.
Compatibilité et exemples d’implémentation
Ce modèle appartient à la série E2EW d’Omron, connue pour sa performance et sa fiabilité dans des plages de température étendues et sous des conditions sévères. Son design compact et sa robustesse la rendent compatible avec des applications diverses telles que la détection de pièces métalliques dans les lignes de montage, le contrôle de positionnement dans les systèmes de robotique et la supervision des machines dans l’industrie lourde.
Par ailleurs, il s’intègre aisément avec d’autres composants Omron comme les connecteurs M8 et cordsets industriels, ce qui simplifie la mise en œuvre et la maintenance. Cette compatibilité garantit aux intégrateurs une flexibilité maximale lors de la conception des systèmes et une continuité opérationnelle optimale.
