Présentation du capteur inductif E2E-X18MB3DL30 2M
Présentation générale du produit

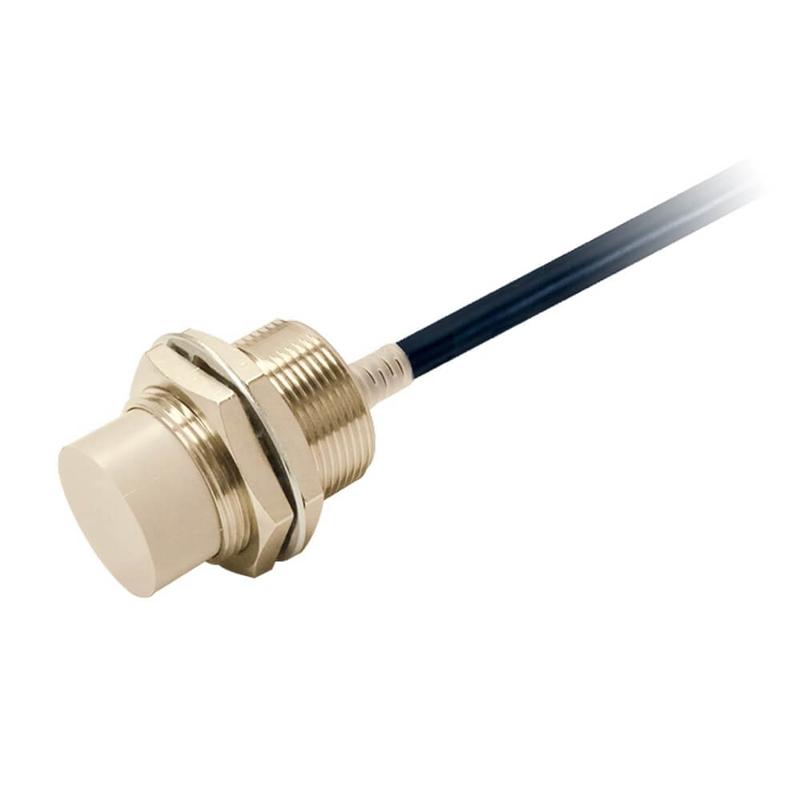

Le capteur inductif E2E-X18MB3DL30 2M est un composant industriel de haute qualité fabriqué par Omron Automation and Safety, reconnu pour ses solutions innovantes dans le domaine de l’automatisation industrielle. Ce capteur de proximité est conçu pour la détection sans contact d’objets métalliques dans les environnements industriels. Il fait partie de la série E2E NEXT, reconnue pour ses performances améliorées, sa fiabilité et sa facilité d’intégration. Le design est cylindrique et fileté avec un diamètre de 30 mm (M30), ce qui facilite sa pose dans de nombreuses configurations.
Destiné principalement aux ingénieurs, installateurs et décideurs industriels, ce capteur est approprié pour des applications nécessitant une détection précise et robuste. Il intègre des fonctionnalités avancées telles que la prise en charge standard du protocole IO-Link, ce qui favorise une connectivité simplifiée et une communication efficace des données. De plus, ce modèle propose une sortie PNP à trois fils en mode NO (Normally Open) et NC (Normally Closed), permettant une grande flexibilité d’usage selon les exigences spécifiques des systèmes.
Applications et avantages dans l’industrie
Le E2E-X18MB3DL30 2M est particulièrement adapté aux environnements industriels exigeants où la détection d’objets métalliques doit être fiable et rapide. Son usage est courant dans les systèmes d’automatisation des lignes de production, les robotisations, le contrôle qualité, ainsi que dans les dispositifs de sécurité des équipements. Sa conception robuste, avec un corps en laiton nickelé et une protection IP67 et IP69K, assure une résistance élevée à la poussière, à l’eau et aux nettoyages haute pression, ce qui le rend utilisable dans des environnements difficiles et humides.
Les avantages principaux incluent une installation aisée grâce à son câble pré-câblé de 2 mètres, une maintenance simplifiée du fait de sa technologie sans contact, et une détection sans faille même dans des conditions où les interférences métalliques sont présentes. L’intégration d’indicateurs LED facilite le diagnostic visuel sur site, ce qui est un atout pour optimiser les temps d’arrêt et la productivité globale. Par ailleurs, la compatibilité IO-Link offre une possibilité de paramétrage à distance et de surveillance en continu, contribuant ainsi à une gestion intelligente de l’automatisation.
Données techniques détaillées
Caractéristiques physiques et électroniques
| Caractéristique | Détail |
|---|---|
| Type | Capteur inductif de proximité |
| Modèle | E2E-X18MB3DL30 2M |
| Dimensions du corps | Cylindre fileté M30, longueur totale environ 60 mm |
| Distance de détection | 18 mm ± 10% |
| Distance réglable | 0 à 14.4 mm |
| Type de sortie | PNP, 3 fils, mode NO + NC |
| Fréquence de réponse | 100 Hz |
| Tension d’alimentation | 10 à 30 VDC, incluant 10% d’ondulation |
| Protection | Protection contre l’inversion de polarité, suppression de surtension, court-circuit, et inversion de sortie |
| Température de fonctionnement et stockage | -40°C à +85°C |
| Indice de protection | IP67, IP69K (normes IEC 60529 et ISO 20653) |
| Matériaux | Corps en laiton nickelé, enveloppe en PBT, composants en zinc plaqué et PVC |
| Poids | Environ 240 grammes |
Fonctionnalités de communication et indicateurs
Le capteur E2E-X18MB3DL30 2M intègre une interface IO-Link standard, offrant une communication numérique avancée entre le capteur et le contrôleur industriel, facilitant le paramétrage à distance, la surveillance et les diagnostics de fonctionnement en temps réel. Cette caractéristique améliore la flexibilité des systèmes d’automatisation en permettant une connectivité ouverte et standardisée.
Les indicateurs LED intégrés jouent un rôle clé dans le diagnostic opérationnel du capteur. En mode entrée/sortie standard (SIO), une LED orange indique l’état de fonctionnement tandis qu’une LED verte signale l’état de communication. En mode IO-Link (COM), l’orange reste allumée pour l’opération et le vert clignote à intervalles d’une seconde pour indiquer la communication active. Ces indicateurs contribuent à une intervention rapide et efficace sur site, réduisant les temps d’arrêt et optimisant la maintenance.
Intégration et mise en œuvre dans les systèmes industriels
Installation et configuration
Le capteur E2E-X18MB3DL30 2M est livré avec un câble pré-câblé de 2 mètres, ce qui facilite son installation immédiate sur le site industriel sans nécessiter d’accessoires supplémentaires pour la connexion. Sa forme cylindrique avec filetage M30 permet un montage sécurisé dans des supports standards industriels adaptés aux capteurs de ce type. Pour assurer une meilleure fixation, des écrous et bagues sont généralement utilisés, souvent disponibles comme accessoires compatibles pour ce modèle et la gamme E2E NEXT.
La compatibilité IO-Link offre une grande facilité de configuration et de paramétrage par logiciel, permettant de modifier à distance les paramètres tels que le mode de sortie NO ou NC, les seuils de détection, ou encore surveiller les états de fonctionnement et les éventuelles erreurs. Cette capacité de gestion avancée simplifie l’intégration dans des architectures d’automatisation complexes et contribue à la modernisation des sites industriels en faveur de l’industrie 4.0.
Performance et fiabilité dans l’environnement industriel
Conçu pour résister aux conditions exigeantes des environnements industriels, le E2E-X18MB3DL30 2M est doté d’une protection IP67 et IP69K, ce qui atteste de son étanchéité contre la poussière, l’immersion temporaire, ainsi que les jets d’eau sous haute pression et haute température. Ce niveau de protection garantit ainsi une durabilité prolongée, même dans les environnements soumis à des lavages fréquents ou des conditions atmosphériques sévères.
La technologie inductive assure une détection précise des objets métalliques, principalement des métaux ferreux comme l’acier, avec une distance de détection stable de 18 millimètres. Sa réponse rapide à 100 Hz le rend compatible avec des applications dynamiques où la vitesse et la précision sont cruciales. Le corps en laiton nickelé assure en outre une excellente résistance mécanique aux chocs et vibrations, renforçant ainsi la fiabilité de ce capteur dans les installations industrielles continues.
