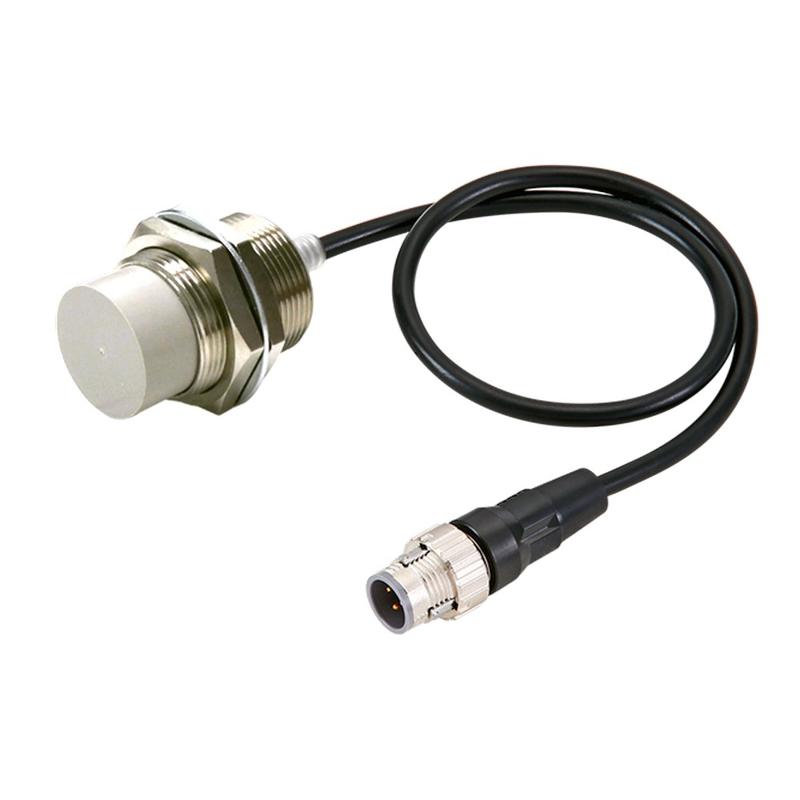

Présentation générale du capteur inductif omron E2E-X18MB1T30-M1TJ 0.3M
Un capteur de proximité industriel avancé
Le capteur inductif Omron E2E-X18MB1T30-M1TJ 0.3M est un dispositif de détection de proximité conçu pour les environnements industriels exigeants. Il se caractérise par un corps court en laiton nickelé, de forme cylindrique avec un filetage M30, ce qui lui confère une robustesse mécanique importante. Ce capteur non blindé détecte des cibles métalliques à une distance de 18 mm, ce qui en fait un outil précis et fiable pour la surveillance sans contact dans diverses applications industrielles. Son fonctionnement en courant continu (c.c.) avec une configuration à 3 fils et sortie PNP en mode normalement ouvert (NO) garantit une intégration aisée avec la majorité des systèmes d’automatisation. De plus, l’intégration de la technologie IO-Link COM3, compatible avec une vitesse de transmission élevée de 230.4 kbps, permet la communication intelligente et le diagnostic à distance, optimisant ainsi la maintenance préventive et la gestion des données. Le connecteur en pig-tail M12 Smartclick avec un câble torsadé de 0,3 m assure une connexion sécurisée et simplifiée, améliorant la flexibilité d’installation et la fiabilité du signal. Ce capteur est particulièrement adapté aux installations nécessitant une haute précision de détection et une durabilité face aux agressions mécaniques et chimiques, grâce à son indice de protection élevé (IP67/IP67G/IP69K).
Applications industrielles typiques
Le E2E-X18MB1T30-M1TJ 0.3M est utilisé principalement pour la détection de pièces métalliques dans des environnements industriels variés comme l’automatisation des machines, la fabrication automobile, les systèmes de convoyage et le contrôle de position. Sa courte taille combinée à une portée de détection substantielle permet de l’installer dans des espaces restreints tout en garantissant une détection fiable. La capacité à résister aux environnements difficiles est renforcée par le matériau de son boîtier en laiton nickelé et sa conception résistante à l’huile via son câble PVC antibactérien. Son utilisation dans des process industriels automatisés améliore la sécurité des opérations en détectant précisément la présence ou l’absence d’objets métalliques sans contact mécanique. Par ailleurs, la compatibilité avec IO-Link facilite le suivi à distance, l’analyse des performances et l’intégration dans les réseaux industriels numériques, renforçant ainsi la modernisation des systèmes d’usine. Ce capteur répond donc aux besoins de professionnels techniques et décideurs cherchant à intégrer des solutions fiables, précises et intelligentes dans leurs lignes de production.
Données techniques détaillées du capteur inductif E2E-X18MB1T30-M1TJ 0.3M
Caractéristiques mécaniques et électriques
Le capteur est doté d’un diamètre standard M30 avec un corps court dont la longueur totale est de 60,3 mm, incluant un filetage de 30 mm. Son boîtier en laiton nickelé garantit une robustesse importante face aux environnements industriels. Il est non blindé, ce qui signifie qu’il est conçu pour détecter des cibles métalliques éloignées de l’arrière du capteur, ce qui est critique pour certaines applications où les interférences doivent être minimisées. Le câble de connexion fait 0,3 m de long et est fabriqué en PVC résistant à l’huile, ce qui assure une bonne résistance aux contaminants courants dans l’industrie. Le mode opératoire du capteur est normalement ouvert (NO) avec une sortie de type PNP, permettant une utilisation simple et fiable dans des circuits d’automatisation standards.
Tableau récapitulatif des principales spécifications techniques
| Taille | M30 |
| Type de montage | non flush (non encastrable) |
| Distance de détection | 18 mm |
| Longueur totale du capteur | 60,3 mm |
| Longueur de filetage | 30 mm |
| Matériau du boîtier | Laiton nickelé |
| Type de sortie | IO-Link, PNP |
| Mode de fonctionnement | Normalement ouvert (NO) |
| Méthode de connexion | Connecteur M12 pig-tail Smartclick |
| Spécifications du câble | PVC (résistant à l’huile) |
| Longueur du câble | 0,3 m |
| Débit IO-Link | COM3 (230,4 kbps) |
| Degré de protection (IP) | IP67 / IP67G / IP69K |
Avantages techniques et intégration dans les systèmes industriels
Robustesse et fiabilité en environnement exigeant
Le capteur E2E-X18MB1T30-M1TJ 0.3M est conçu pour fonctionner efficacement dans des environnements industriels difficiles. Son boîtier en laiton nickelé offre une excellente résistance mécanique et chimique, ce qui le protège contre la corrosion et l’usure. Associé à un indice de protection élevé IP67/IP67G/IP69K, ce capteur peut être utilisé dans des conditions humides, poussiéreuses voire sous lavage à haute pression, garantissant ainsi une durabilité exceptionnelle. Sa conception non encastrable permet une installation flexible tout en évitant les fausses détections provenant des montages proches. Ces caractéristiques en font un composant idéal pour les lignes de production où la fiabilité est un critère essentiel afin de prévenir les arrêts imprévus et d’optimiser la productivité.
Interfaçage intelligent et facilité d’installation
Ce modèle intègre la technologie IO-Link COM3, qui offre une interface de communication numérique avancée avec une vitesse de transmission de 230,4 kbps. Cela permet non seulement la détection classique, mais aussi l’accès à des paramètres, le diagnostic du capteur et le suivi de son état en temps réel. L’usage d’un connecteur Smartclick M12 pig-tail facilite l’installation et la maintenance, en assurant un branchement rapide et sécurisé, tout en conservant la compatibilité avec les infrastructures industrielles standardisées. Cette intégration simplifie l’automatisation des systèmes et accélère le temps de mise en service, deux aspects cruciaux pour les ingénieurs et intégrateurs souhaitant moderniser les équipements industriels sans complexité supplémentaire.
