Présentation du capteur inductif E2E-X16MC1L12 2M
Description générale du produit

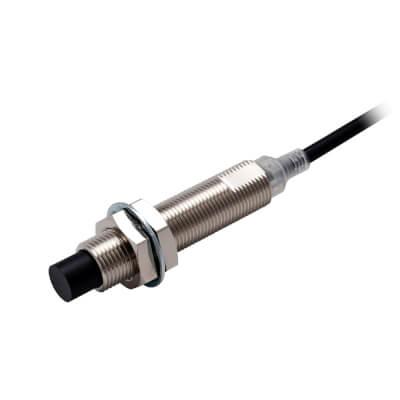

Le capteur inductif E2E-X16MC1L12 2M fait partie de la série E2E NEXT proposée par Omron Automation and Safety. Conçu pour les applications industrielles exigeantes, ce capteur se distingue par sa robustesse, sa précision et sa facilité d’intégration. Il s’agit d’un capteur cylindrique à montage filetée M12, à corps long, réalisé en laiton nickelé. Le capteur est de type non blindé (unshielded), ce qui signifie qu’il peut détecter les objets métalliques sur une distance relativement longue, ici 16 mm, sans être affecté par des métaux environnants grâce à son mode de montage non affleurant.
Ce modèle est équipé d’une sortie NPN normalement ouverte (NO) à trois fils, adaptée aux architectures de commande classiques en courant continu, avec une alimentation comprise entre 10 et 30 volts. Il est raccordé via un câble de 2 mètres en PVC, assurant une installation flexible et pratique dans divers environnements industriels. Ce capteur est conçu pour fonctionner dans des plages de températures allant de -25°C à 70°C, garantissant une opération fiable même dans des conditions difficiles.
Applications industrielles ciblées
Le capteur inductif E2E-X16MC1L12 2M est largement utilisé dans des secteurs industriels qui requièrent une détection précise et fiable d’objets métalliques sans contact mécanique. Ses caractéristiques le rendent particulièrement adapté pour la surveillance de machines, l’automatisation des lignes de production, le positionnement d’outils et de pièces, ainsi que pour des tâches de contrôle qualité. Grâce à son indice de protection élevé IP67 et IP69K, il résiste parfaitement à la poussière, à l’eau et à des nettoyages haute pression, ce qui est essentiel dans des environnements industriels stricts ou en présence de liquides et de poussières.
Les ingénieurs et installateurs peuvent l’intégrer aisément dans des systèmes automatisés, notamment dans des secteurs tels que l’automobile, l’agroalimentaire, et la manutention. La technologie inductive assure une bonne résistance aux interférences, ce qui permet un usage stable même dans des installations électriques complexes. Par ailleurs, son corps en laiton nickelé offre une résistance mécanique notable aux chocs et aux vibrations, prolongeant la durée de vie du dispositif dans les environnements industriels exigeants.
Données techniques du capteur inductif E2E-X16MC1L12 2M
Caractéristiques principales
| Attribut | Description |
|---|---|
| Taille | M12 |
| Type de montage | Non affleurant (non-flush) |
| Distance de détection | 16 mm |
| Longueur totale | 69.1 mm |
| Longueur du filetage | 48 mm |
| Matériau du boîtier | Laiton nickelé |
| Type de sortie | NPN, normalement ouvert (NO), 3 fils |
| Mode de fonctionnement | NO (normally open) |
| Méthode de connexion | Câble en PVC, longueur 2 m |
| Tension d’alimentation | 10 V à 30 V DC |
| Fréquence de réponse | 400 Hz |
| Indice de protection | IP67, IP69K |
| Température de fonctionnement | -25°C à +70°C |
| Indicateur | LED |
Normes et certifications industrielles
Le capteur E2E-X16MC1L12 2M bénéficie d’un niveau élevé de protection et conformité aux normes industrielles. Son indice IP67/IP69K garantit une protection efficace contre les poussières solides et les jets d’eau puissants, ce qui est une exigence cruciale pour les appareils utilisés dans les environnements industriels sévères, y compris ceux où des nettoyages à haute pression sont fréquents.
La conception et la fabrication du capteur répondent aux standards de qualité Omron, ingrédient pour une durabilité et une fiabilité optimales dans des applications d’automatisation industrielle. Le capteur intègre un indicateur LED qui facilite le diagnostic rapide de l’état de détection, un atout pour les opérations de maintenance préventive et d’installation efficace. Sa conception nickelée améliore la résistance à la corrosion, augmentant ainsi la longévité du système même dans des environnements humides ou soumis à des attaques chimiques légères.
Intégration et usage professionnel du capteur E2E-X16MC1L12 2M
Conseils d’installation et d’intégration
Pour une intégration optimale, le capteur inductif E2E-X16MC1L12 2M doit être monté en respectant son type non affleurant, c’est-à-dire qu’il nécessite un espace libre autour de la zone de détection afin d’assurer une mesure précise et éviter les interférences causées par la proximité d’éléments métalliques non ciblés. L’installation se fait habituellement via une fixation filetée M12, avec les accessoires de montage adaptés proposés par Omron, notamment des écrous de serrage spécifiques pour une fixation sûre.
Le câble PVC de 2 mètres offre une certaine flexibilité de positionnement, il est important que le câblage soit protégé contre les contraintes mécaniques excessives et les environnements agressifs. Le repérage des fils (NPN sortie NO) doit être conforme aux spécifications pour garantir une connexion sécurisée à la commande automatique ou au système d’acquisition de données. L’usage de connecteurs adaptés, notamment des connecteurs de la série XS5 NEXT pour assurer la robustesse et la fiabilité des connexions, est conseillé.
Avantages pour les décideurs industriels et les ingénieurs
Le capteur E2E-X16MC1L12 2M s’adresse à un public professionnel qui recherche la fiabilité, la robustesse et la performance dans des capteurs inductifs pour applications industrielles avancées. Pour les ingénieurs, ce capteur offre un excellent compromis entre une distance de détection significative et une intégration facilitée grâce à son design compact et sa connectivité simple en 3 fils. L’indice de protection élevé et la plage de température étendue garantissent une adaptation aisée même dans les environnements difficiles.
Les décideurs industriels trouveront dans ce modèle un composant fiable qui contribue à la réduction des temps d’arrêt machine par une détection précise et sans contact, favorisant ainsi l’optimisation des processus industriels. L’appartenance à la série E2E NEXT d’Omron assure également une technologie éprouvée et une disponibilité d’accessoires et pièces complémentaires facilitant les opérations futures de modification ou d’extension des installations. En résumé, ce capteur est un élément clé pour toute stratégie d’automatisation industrielle exigeante alliant performance et durabilité.
