Présentation et caractéristiques principales du capteur E2E-X16MB1T12-M1TJ 0.3M
Une solution fiable pour la détection inductive en milieu industriel

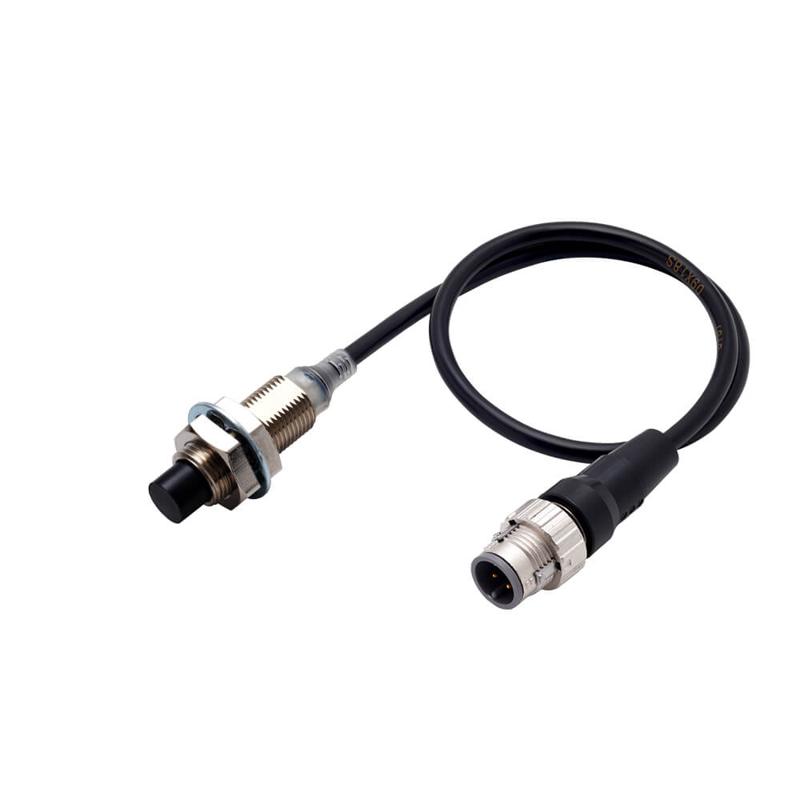

Le capteur E2E-X16MB1T12-M1TJ 0.3M est un capteur de proximité inductif développé par Omron, reconnu pour sa robustesse et sa précision dans les environnements industriels exigeants. Sa conception en laiton nickelé lui confère une excellente durabilité contre les agressions mécaniques et chimiques. Ce capteur est doté d’un corps court avec un filetage M12 non flush, ce qui facilite son intégration dans des espaces restreints tout en garantissant une installation sécurisée. Avec une distance de détection de 16 mm, ce capteur est particulièrement adapté pour la détection d’objets métalliques dans diverses applications automatisées. Il utilise une technologie de détection inductive, idéale pour des environnements où la détection optique pourrait être gênée par la poussière, la saleté ou la lumière ambiante. Son système de sortie PNP en mode normalement ouvert (NO) permet une intégration aisée dans les circuits de commande classiques.
Interconnexion et communication évoluée grâce à la technologie io-link
Le capteur intègre une interface IO-Link COM3, offrant une communication bidirectionnelle avancée à une vitesse de 230.4 kbps. Cette fonctionnalité permet aux ingénieurs et techniciens d’accéder à des informations détaillées sur le capteur telles que des diagnostics, des paramètres de configuration, ou encore le suivi en temps réel de l’état du capteur, ce qui améliore la maintenance prédictive et réduit les temps d’arrêt imprévus. La connexion se fait via un connecteur Smartclick M12 avec câble PVC résistant à l’huile de longueur 0,3 m, assurant à la fois une robustesse mécanique et une installation simplifiée. La compatibilité avec les normes IP67, IP67G et IP69K garantit une protection optimale contre la pénétration de poussières, d’eau et la résistance à la pulvérisation sous haute pression, ce qui le rend particulièrement fiable dans les environnements industriels sévères.
Données techniques détaillées du capteur E2E-X16MB1T12-M1TJ 0.3M
Dimensions et caractéristiques de construction
Le produit propose un format compact avec une longueur totale de 47,1 mm et une longueur de filetage de 26 mm, facilitant son montage dans des espaces limités ou des configurations complexes. Le capteur est conçu avec un boîtier en laiton nickelé, assurant une excellente résistance à l’usure et à la corrosion. Le câble PVC de 0,3 m assure une connexion fiable même en milieu industriel avec présence d’huile ou d’autres contaminants.
Performances électriques et fonctionnelles
| Taille | M12 |
| Type de montage | Non flush (non affleurant) |
| Distance de détection | 16 mm |
| Longueur totale du capteur | 47,1 mm |
| Longueur de filetage | 26 mm |
| Matériau du boîtier | Laiton nickelé |
| Type de sortie | IO-Link, PNP |
| Mode de fonctionnement | Normalement Ouvert (NO) |
| Type de connexion | Connecteur Smartclick M12, câble PVC |
| Longueur de câble | 0,3 m |
| Débit IO-Link | COM3 (230,4 kbps) |
| Indice de protection | IP67 / IP67G / IP69K |
| Tension d’alimentation | 10 à 30 V DC |
| Courant de commutation maximal | 50 mA |
| Fréquence de commutation maximale | 400 Hz |
| Température de fonctionnement | -25°C à +70°C |
| Blindage | Non blindé (unshielded) |
Applications industrielles et intégration technologique
Domaines d’utilisation privilégiés et avantages opérationnels
Le capteur inductif E2E-X16MB1T12-M1TJ 0.3M s’adresse principalement aux secteurs industriels où la précision et la robustesse sont essentielles, tels que l’automobile, la robotique, la fabrication automatisée et la manutention. Sa capacité à détecter des objets métalliques à une distance de 16 mm avec une installation non affleurante en fait un équipement idéal pour la sécurité des machines, le contrôle de position ou la détection de présence d’éléments métalliques dans des environnements souvent exposés à la saleté, l’huile ou à des conditions humides. Sa technologie IO-Link permet par ailleurs une maintenance intelligente par la collecte des données en temps réel, améliorant la productivité globale des lignes de production.
Intégration dans les systèmes industriels modernes
Grâce à sa sortie PNP et à l’interface IO-Link, ce capteur peut être facilement intégré aux systèmes de contrôle automatisés modernes, permettant un échange d’informations précis et rapide avec les automates programmables industriels (API) ou les systèmes SCADA. Le connecteur Smartclick M12 simplifie l’installation et la maintenance, tout en assurant une connexion fiable dans des conditions adverses. De plus, sa compatibilité avec des normes de protection élevées (IP67, IP69K) garantit une longue durée de vie même dans les environnements industriels rudes, ce qui en fait un choix privilégié pour les applications nécessitant une haute disponibilité et une faible intervention humaine.
