Présentation générale du E2C-GE4A
Caractéristiques et fonction principale

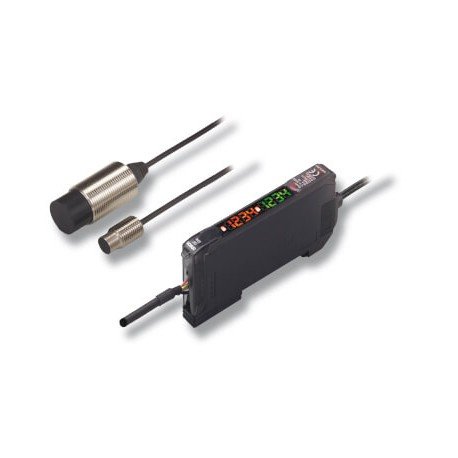

Le E2C-GE4A est un amplificateur pour capteur de proximité fabriqué par Omron, appartenant à la série E2C-H. Cet appareil est conçu pour fonctionner avec des capteurs de proximité, offrant une sortie numérique à transistor NPN avec une tension maximale de 30 Vdc. L’utilisateur a la possibilité de choisir entre un mode normalement ouvert (NO) ou normalement fermé (NC), ce qui confère une grande flexibilité d’utilisation dans divers environnements industriels. Sa conception rectangulaire et compacte facilite son intégration dans des systèmes automatisés, en particulier lorsque l’espace est limité.
Le E2C-GE4A opère à une tension d’alimentation variable de 10 à 30 Vdc, avec une plage nominale d’environ 12 à 24 Vdc. Ce large intervalle d’alimentation permet une compatibilité avec diverses sources et conditions électriques industrielles. Ce produit est homologué pour fonctionner dans une gamme de températures ambiantes allant de -10 à +55 °C, garantissant une robustesse adéquate dans la plupart des environnements industriels. De plus, le dispositif offre une indication visuelle rouge lors de la détection, facilitant le diagnostic rapide lors des opérations.
Applications industrielles et publics cibles
Destiné principalement au public professionnel composé d’ingénieurs, d’installateurs et de décideurs industriels, le E2C-GE4A trouve son utilité dans de nombreuses applications d’automatisation industrielle. Ce produit est particulièrement adapté pour des systèmes nécessitant une détection précise d’objets sans contact, par exemple dans la gestion des lignes de production, le contrôle de positionnement ou l’assurance qualité. Sa sortie numérique permet une interface aisée avec les automates programmables (PLC) et autres équipements électroniques industriels.
Grâce à sa conception modulaire avec amplificateur séparé, il permet une plus grande flexibilité dans l’installation et la maintenance. La possibilité de régler la sensibilité favorise son adaptation à divers matériaux et conditions d’exploitation, améliorant ainsi la fiabilité des détections. Ce produit s’intègre idéalement dans des environnements nécessitant un contrôle précis et une haute fiabilité, tels que l’industrie automobile, la robotique ou les systèmes de convoyage automatisés.
Données techniques détaillées du E2C-GE4A
Spécifications électriques et mécaniques
Le E2C-GE4A présente des spécifications techniques précises qui en font un composant robuste et performant pour la détection de proximité séparée. L’alimentation électrique varie de 10 à 30 Vdc, avec une plage de fonctionnement nominale centrée autour de 12 à 24 Vdc. La sortie est une sortie digitale NPN capable de commuter jusqu’à 30 Vdc. Le choix entre mode normalement ouvert ou normalement fermé permet une utilisation sur mesure selon le besoin de la chaîne de contrôle.
Le boîtier rectangulaire aux dimensions compactes de 20,7 mm de large, 27,2 mm de haut et 35,5 mm de profondeur assure une intégration aisée dans les armoires et équipements. La température ambiante opératoire est certifiée entre -10 °C et +55 °C, ancrant ce capteur dans une catégorie standard adaptée aux conditions industrielles générales. Une LED rouge fournit une indication visuelle immédiate lors de la détection, simplifiant le suivi de fonctionnement et les interventions terrain.
Données techniques présentées dans le tableau
| Caractéristique | Détail |
|---|---|
| Type de produit | Amplificateur pour capteur de proximité |
| Modèle | E2C-GE4A |
| Série | E2C-H |
| Tension d’alimentation | 10 à 30 Vdc (nominal 12-24 Vdc) |
| Type de sortie | 1 sortie digitale NPN, 30 Vdc maximum |
| Mode de fonctionnement | NO (normalement ouvert) ou NC (normalement fermé), sélectionnable |
| Dimensions | 20,7 mm (L) × 27,2 mm (H) × 35,5 mm (P) |
| Température ambiante | -10 °C à +55 °C |
| Indication visuelle | LED rouge pour détection |
Avantages techniques et intégration système
Réglage de sensibilité et conception modulaire
Le E2C-GE4A est conçu avec un potentiomètre d’ajustement de sensibilité, ce qui permet aux ingénieurs d’adapter précisément le seuil de détection à l’objet ou à la matière à détecter. Cette fonctionnalité est cruciale pour optimiser les performances en réduisant les fausses détections ou les non-détections dans des environnements complexes. Le fait que l’amplificateur soit séparé du capteur proprement dit offre une modularité appréciable lors des installations sur site.
Cette modularité permet d’implémenter des solutions de détection personnalisées selon les contraintes d’espace et les exigences spécifiques des processus industriels. D’autre part, la forme compacte et rectangulaire permet également d’intégrer rapidement ce composant dans des architectures existantes sans perturber la disposition du matériel ou la gestion des câblages. L’indication visuelle intégrée facilite la mise en service et la maintenance en milieu industriel.
Compatibilité et accessoires associés
Le E2C-GE4A s’inscrit dans une gamme étendue de capteurs et amplificateurs Omron série E2C-H, garantissant une compatibilité avec diverses tailles et types de capteurs de proximité. Cette intégration au sein d’une gamme complète facilite le choix de produits adaptés à différents besoins tout en assurant une homogénéité technique et mécanique dans l’ensemble de l’installation.
Omron propose également une série d’accessoires compatibles à commander séparément, comme des supports de montage et des connecteurs frontaux adaptés, pour maximiser la stabilité d’installation et la fiabilité des connexions électriques. Ces accessoires permettent d’ajuster aisément l’orientation et la fixation dans différents contextes industriels tout en facilitant la maintenance et le remplacement rapide des composants.
