Présentation du capteur inductif de proximité E2C-CR8A 3M
Caractéristiques générales et conception

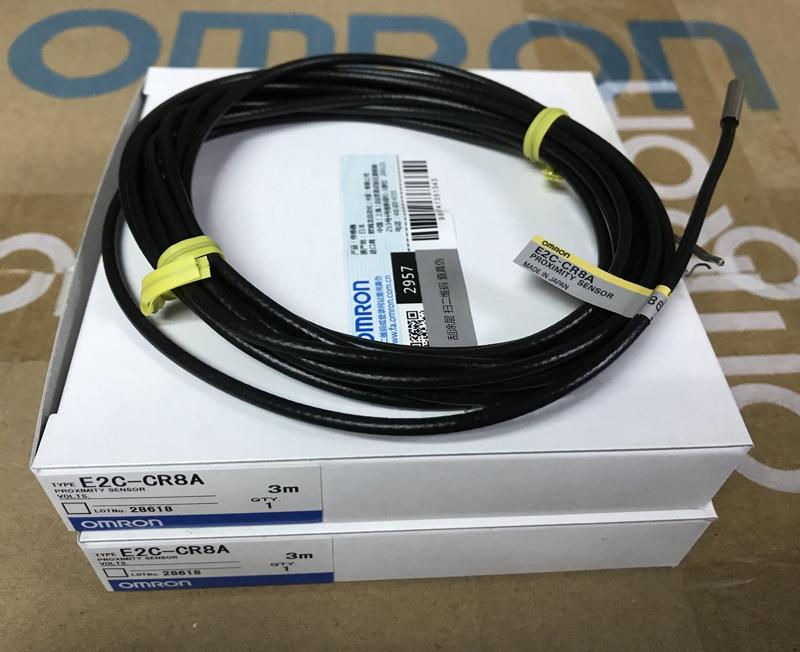

Le capteur inductif de proximité E2C-CR8A 3M, fabriqué par Omron, est un composant industriel de haute précision conçu pour la détection sans contact d’objets métalliques ferreux. Ce capteur appartient à la série E2C-H, reconnue pour ses capteurs à amplificateur séparé et son potentiomètre de réglage de sensibilité qui permet un ajustement fin selon les besoins de l’application. Le capteur présente une tête de détection de forme cylindrique, de petit diamètre 3,5 mm, avec une conception blindée qui garantit une installation encastrable et une interférence réduite avec les matériaux environnants. Sa fonction inductive permet une détection fiable d’objets métalliques, particulièrement adaptés aux environnements industriels exigeants. Le boîtier est en acier inoxydable, assurant robustesse et résistance, tandis que la surface de détection est en résine ABS. Le câble pré-câblé de 3 mètres avec sorties à fils dénudés facilite l’intégration dans diverses configurations industrielles. Ces caractéristiques font de ce capteur un choix optimal pour les applications nécessitant une détection précise et durable dans des espaces restreints.
Applications industrielles et avantages pratiques
Le E2C-CR8A 3M se destine principalement aux secteurs industriels où la détection précise et la fiabilité sont indispensables, comme l’automatisation des lignes de production, le contrôle de position, ou la gestion des équipements mécaniques. Son design compact et sa capacité de montage encastré facilitent son intégration dans les machines et les systèmes où l’espace est limité. Grâce à son indice de protection IP67, il offre une protection élevée contre la poussière et l’immersion temporaire, ce qui le rend adapté aux environnements difficiles tels que les ateliers de fabrication, les installations exposées à des projections d’huile ou à des conditions météorologiques variables. Par ailleurs, la possibilité d’ajuster la sensibilité via un potentiomètre intégré permet d’adapter précisément le capteur à la taille et à la nature des objets détectés, réduisant ainsi les fausses détections et améliorant la performance globale du système. En résumé, ce capteur combine robustesse, flexibilité et haute performance, des qualités essentielles pour répondre aux contraintes des applications industrielles exigeantes.
Données techniques détaillées du E2C-CR8A 3M
Caractéristiques électriques et environnementales
Le capteur E2C-CR8A 3M est conçu pour fonctionner dans une large plage de températures comprises entre -25°C et +70°C, ce qui permet son utilisation dans diverses conditions climatiques industrielles. Son degré de protection IP67 certifie que le capteur est étanche à la poussière et à l’eau, assurant ainsi une opération stable même en présence d’humidité ou de liquides. Le capteur supporte une humidité relative de 35 à 95 % durant le fonctionnement et le stockage, offrant ainsi une bonne tolérance aux variations d’ambiance. Sa fréquence de commutation peut atteindre jusqu’à 1000 Hz, rendant possible la détection rapide d’objets en mouvements rapides. Le boîtier en laiton avec traitement en acier inoxydable et la surface de détection en ABS garantissent une bonne résistance mécanique. Enfin, ce capteur dispose d’une résistance aux vibrations et aux chocs, avec une résistance aux vibrations jusqu’à 10-55 Hz avec une amplitude double de 1,5 mm sur les trois axes et une résistance aux chocs de 500 m/s² sur chacun des axes X, Y et Z.
Tableau synthétique des principales spécifications techniques
| Caractéristique | Valeur |
|---|---|
| Type de capteur | Inductif, blindé, tête cylindrique |
| Diamètre de la tête de détection | 3,5 mm |
| Distance de détection standard | 0,8 mm (source Omron), ou 1,8 mm (source Hartfiel) |
| Objet de détection | Métal ferreux (réduction de sensibilité sur métaux non ferreux) |
| Fréquence de commutation max. | 1000 Hz |
| Connexion | Précâblé, câble de 3 m avec fils dénudés |
| Indice de protection | IP67 |
| Plage de température | -25°C à +70°C |
| Résistance aux vibrations | 10-55 Hz, 1.5 mm double amplitude, 2h sur X, Y, Z |
| Résistance aux chocs | 500 m/s², 3 fois sur X, Y, Z |
| Matériaux | Boîtier acier inoxydable, surface détect. ABS, câble polyéthylène |
Intégration et usage dans les systèmes industriels
Installation et compatibilité avec les unités amplificatrices
Le capteur E2C-CR8A 3M est conçu pour être utilisé avec des unités amplificatrices compatibles de la série E2C, telles que les modèles E2C-GE4A, E2C-GF4A, E2C-JC4AP, E2C-JC4A, E2C-AM4A, et E2C-AK4A. Cette séparation entre la tête de détection et l’amplificateur permet une installation flexible, où la tête peut être placée dans des espaces exigus tandis que l’amplificateur reste accessible pour les réglages et la maintenance hors zone. L’appareil est livré pré-câblé avec un câble de 3 mètres permettant une mise en place aisée et une connexion directe aux systèmes de commande ou aux amplificateurs. La conception flush mounting (montage affleurant) optimise l’intégration physique, supprimant les risques d’accrochage ou d’endommagement dans les installations complexes. Grâce à son blindage, le capteur garantit une faible sensibilité aux interférences électromagnétiques, assurant une performance fiable et stable dans les environnements industriels exigeants.
Recommandations d’utilisation et impacts industriels
Dans un environnement industriel, l’adoption du capteur E2C-CR8A 3M apporte des bénéfices concrets en termes de fiabilité et précision. Compatible avec plusieurs amplificateurs de la gamme Omron, il offre une grande adaptabilité dans des configurations variées, des systèmes de production automatisés aux équipements de contrôle qualité. Son indice de protection élevé et sa résistance mécanique permettent d’assurer une durée de vie prolongée, même dans des conditions difficiles, réduisant ainsi les interruptions liées aux pannes ou défauts de capteurs. La possibilité d’ajuster la sensibilité in situ facilite l’optimisation des paramètres de détection, assurant une détection optimale des pièces métalliques spécifiques à chaque application. En somme, l’E2C-CR8A 3M constitue un composant essentiel pour les ingénieurs, installateurs et décideurs industriels soucieux de déployer des solutions de détection robustes, précises et faciles à intégrer dans leurs systèmes automatisés.
