Présentation générale et fonction du E2B-M18LN16-M1-B2
Caractéristiques principales et technologie du capteur

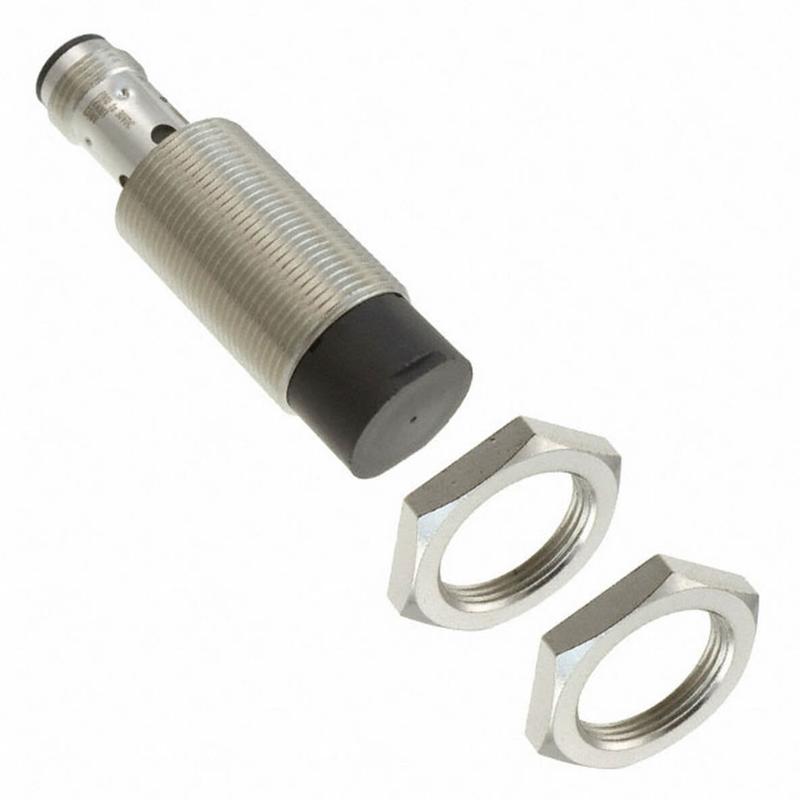

Le capteur de proximité inductif E2B-M18LN16-M1-B2, fabriqué par Omron, est un composant essentiel dans le domaine de l’automatisation industrielle. Il est conçu pour détecter la présence ou l’absence d’objets métalliques sans contact physique, permettant ainsi un contrôle précis et fiable dans divers procédés industriels. Ce capteur est de type inductif, utilisant un champ électromagnétique pour percevoir les cibles métalliques à une distance prédéfinie, garantissant ainsi une détection sans usure mécanique ni risque de défaillance due à un contact direct.
Ce modèle se distingue par son boîtier fileté de type cylindre M18, conçu en laiton nickelé, assurant robustesse et résistance à la corrosion. Sa taille et sa forme facilitent son intégration dans la majorité des installations industrielles. Le E2B-M18LN16-M1-B2 est doté d’une plage de détection de 16 mm, ce qui en fait un choix adapté pour des applications nécessitant une détection fiable à moyenne distance. Ce capteur fonctionne sous une tension d’alimentation continue de 12 à 24 V DC, avec une sortie à transistor PNP en mode normalement fermé (NC), ce qui signifie que le circuit est fermé en l’absence de la cible détectée, et s’ouvre lors de la détection.
Utilité et domaines d’application
Le capteur E2B-M18LN16-M1-B2 est largement utilisé dans les systèmes d’automatisation industrielle pour la détection d’objets métalliques sur les lignes de production, machines-outils, systèmes de convoyage et contrôle qualité. Son boîtier robuste et son indice de protection IP67 le rendent particulièrement adapté aux environnements industriels sévères, où la poussière et l’humidité peuvent être présentes. La conception fileté permet une installation et un repositionnement aisés, ce qui est pratique pour l’ajustement ou la maintenance des équipements d’automatisation.
Les ingénieurs et intégrateurs apprécieront également la facilité de raccordement grâce à son connecteur M12 standard qui simplifie l’intégration dans les architectures de contrôle. Ce capteur trouve sa place aussi bien dans la surveillance de position, le comptage d’objets, que dans les dispositifs de sécurité où il assure une détection précise et rapide. Sa capacité à fonctionner dans des plages de températures allant de -25 °C à +70 °C garantit une stabilité de fonctionnement en milieux industriels variés, allant des ateliers de fabrication aux installations logistiques.
Données techniques détaillées
Spécifications électriques et mécaniques
| Caractéristique | Détail |
|---|---|
| Type de capteur | Inductif |
| Forme du boîtier | Cylindrique fileté (M18) |
| Distance de détection | 16 mm |
| Fonction de sortie | Normalement fermée (NC) |
| Type de sortie | PNP, 3 fils |
| Type de connexion | Connecteur M12 |
| Tension d’alimentation | 12 à 24 V DC (plage possible 10 – 30 V) |
| Courant de commutation | 200 mA |
| Fréquence de commutation | 400 Hz |
| Matériau du boîtier | Laion nickelé |
| Protection IP | IP67 (étanche à la poussière et à l’eau) |
| Température de fonctionnement | -25 °C à +70 °C |
| Longueur totale | 81 mm |
| Type de montage | Non flush (permet détection même dans trous de montage) |
| Blindage | Non blindé (unshielded) |
| Protection contre inversion de polarité | Oui |
| Protection contre court-circuit | Oui |
Caractéristiques complémentaires et normes
Le capteur est équipé d’un indicateur LED permettant à l’utilisateur de visualiser l’état de détection en temps réel, ce qui facilite le diagnostic rapide et la maintenance préventive. Le choix d’un boîtier en laiton nickelé assure une résistance accrue à la corrosion et une robustesse mécanique adaptée aux applications industrielles exigeantes.
Sa protection IP67 est une garantie d’étanchéité contre la poussière complète et l’immersion temporaire dans l’eau, rendant ce capteur efficace dans les milieux poussiéreux, humides voire partiellement immergés. Le mode de sortie PNP avec fonction NC est particulièrement adapté aux circuits de sécurité et aux contrôles de position nécessitant une action immédiate pour interrompre une machine lorsqu’un objet est détecté. Ce capteur fait partie de la série E2B d’Omron, reconnue pour sa fiabilité et sa facilité d’intégration dans de nombreuses applications industrielles.
Intégration et avantages dans les environnements industriels
Installation et compatibilité dans les systèmes automatisés
Le E2B-M18LN16-M1-B2 est conçu pour une installation facile et rapide grâce à sa forme cylindrique filetée standard M18 et son connecteur M12. Cette conception facilite son montage direct sur des supports mécaniques ou dans des machines industrielles avec des options de fixation parfaitement compatibles aux normes industrielles. Son corps compact et robuste permet de l’intégrer même dans des espaces confinés où un capteur fiable doit opérer en continu sans risque d’usure ou de défaillance prématurée.
Cette compatibilité mécanique associée à une électronique robuste, permet aux ingénieurs d’installation d’utiliser ce modèle dans de nombreux systèmes automatisés tels que les chaînes de montage, lignes de convoyage, ou encore les équipements de tri automatique. De plus, le type de connexion par un connecteur industriel M12 assure une connexion sécurisée et standardisée, réduisant ainsi les risques de mauvais branchements et facilitant la maintenance ou le remplacement du capteur dans le parc machine.
Bénéfices opérationnels et performances en milieu industriel
L’utilisation du capteur inductif E2B-M18LN16-M1-B2 procure plusieurs avantages majeurs en contexte industriel. Sa robustesse mécanique et sa résistance aux conditions sévères (poussière, eau, températures variables) garantissent une disponibilité élevée de l’équipement et minimisent les interruptions de production. La détection sans contact prolonge la durée de vie du capteur et limite les besoins d’entretien, facteur clé pour réduire les coûts opérationnels et améliorer la fiabilité des systèmes automatisés.
Son fonctionnement en mode NC avec sortie PNP offre une grande sécurité d’exploitation, particulièrement utile dans les applications nécessitant un arrêt immédiat en cas de détection d’objet, contribuant ainsi à la protection du personnel et des équipements. Enfin, sa fréquence de commutation élevée jusqu’à 400 Hz permet une détection rapide et précise, essentielle dans des environnements rapides et dynamiques tels que les chaînes de production à grande vitesse ou la robotique industrielle.
