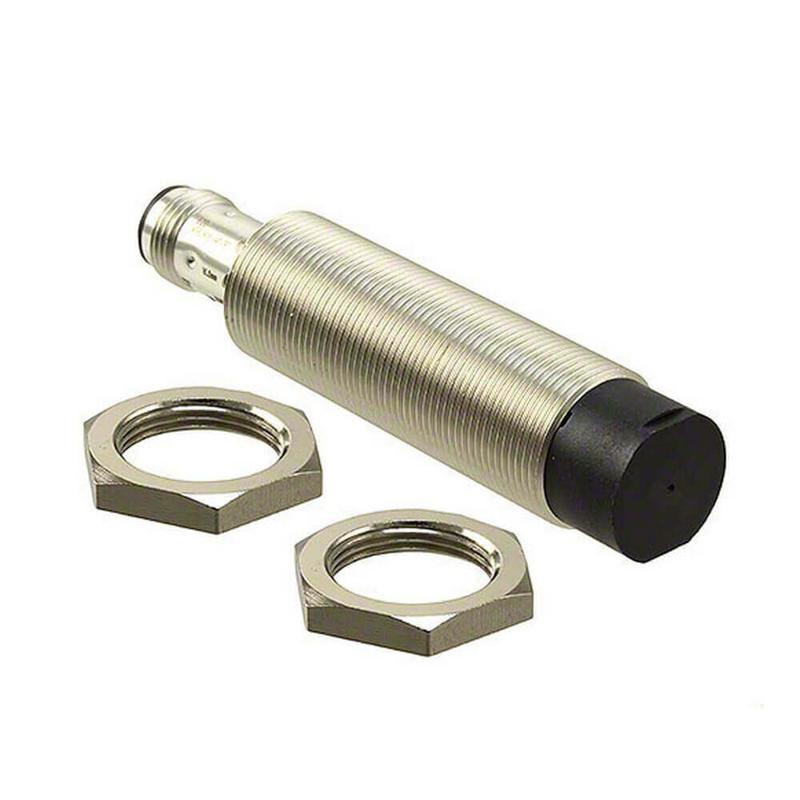

Présentation générale du capteur inductif E2B-M18LN16-M1-B1
Caractéristiques fonctionnelles et utilisation industrielle
Le capteur de proximité inductif E2B-M18LN16-M1-B1 est conçu pour des applications industrielles nécessitant une détection sans contact fiable des objets métalliques. Il s’agit d’un capteur cylindrique fileté de diamètre M18, offrant une distance de détection de 16 mm. Ce capteur est particulièrement utilisé dans les environnements d’automatisation industrielle où la détection précise et rapide est essentielle pour le contrôle des processus et la sécurité des équipements. La capacité de fonctionner avec un signal de sortie PNP en mode normalement ouvert (NO) en fait un composant adaptable aux diverses architectures de contrôle courant dans les environnements industriels modernes.
Avantages et points forts du E2B-M18LN16-M1-B1
Ce capteur présente plusieurs avantages clés : sa construction en laiton nickelé lui confère robustesse et résistance à la corrosion, essentielle pour une longue durée de vie en milieux industriels. Il possède un indice de protection IP67, garantissant une étanchéité complète à la poussière et une protection contre l’immersion temporaire dans l’eau, ce qui élargit son domaine d’utilisation aux environnements difficiles. Son format compact, avec une longueur totale de 81 mm et un corps fileté de 51 mm, facilite son intégration dans des espaces réduits. En outre, son alimentation en courant continu de 10 à 30 V et sa fréquence de réponse élevée jusqu’à 400 Hz permettent un fonctionnement performant et compatible avec les systèmes automatisés rapides.
Données techniques détaillées du capteur E2B-M18LN16-M1-B1
Spécifications mécaniques et électriques
| Caractéristique | Détail |
|---|---|
| Type de capteur | Inductif, non blindé |
| Taille | M18 (diamètre du boîtier) |
| Distance de détection | 16 mm |
| Type de sortie | PNP, normalement ouvert (NO), 3 fils |
| Mode d’opération | Normalement ouvert |
| Fréquence de réponse | 400 Hz |
| Matériau du boîtier | Laiton nickelé |
| Alimentation | 10 V à 30 V DC |
| Longueur totale | 81 mm |
| Longueur du filetage | 51 mm |
| Type de connexion | Connecteur M12 |
| Température de fonctionnement | -25°C à 70°C |
| Indice de protection | IP67 |
| Indicateur | LED d’état |
Construction et intégration
Le capteur E2B-M18LN16-M1-B1 est construit avec un corps cylindrique fileté standard M18, ce qui facilite sa fixation mécanique dans les équipements industriels par écrou et permet une installation robuste et stable. Le boîtier en laiton nickelé garantit non seulement une excellente résistance aux chocs mécaniques et à la corrosion, mais améliore aussi l’immunité aux perturbations électromagnétiques. Son connecteur M12 permet une connexion aisée et fiable avec les systèmes de contrôle, tout en simplifiant le câblage et la maintenance. Le capteur est conçu pour être utilisé en montage non-flush, ce qui signifie qu’il nécessite un certain espace autour du capteur pour un fonctionnement optimal. Sa grande plage de température opérationnelle (-25°C à 70°C) et son indice IP67 en font un choix idéal pour des applications exigeantes en conditions environnementales diverses.
Applications et environnement d’utilisation du E2B-M18LN16-M1-B1
Domaines d’application professionnelle
Le capteur inductif E2B-M18LN16-M1-B1 est destiné aux ingénieurs, installateurs et décideurs dans le secteur industriel qui recherchent des solutions fiables pour la détection de métaux dans leurs systèmes automatisés. Ce capteur est largement utilisé dans les chaînes de production automatisées, la robotique industrielle, les systèmes de convoyage et les équipements de contrôle qualité. Sa capacité à détecter des objets métalliques sans contact permet la mise en place de processus industriels plus sûrs et plus efficaces, réduisant ainsi l’usure mécanique et les risques de panne. Il est adapté aux environnements exposés à la poussière, à l’humidité et à des conditions thermiques variables, ce qui le rend idéal pour les industries comme l’automobile, l’agroalimentaire, la pharmaceutique, et la fabrication générale.
Intégration dans les systèmes industriels et avantages opérationnels
Intégrer le capteur E2B-M18LN16-M1-B1 dans des systèmes automatisés permet de bénéficier d’une détection précise et rapide avec une interface standardisée grâce au connecteur M12. Les ingénieurs apprécient sa facilité d’installation et sa robustesse mécanique qui garantissent une longévité accrue même en milieux sévères. La sortie PNP en 3 fils assure une compatibilité étendue avec les automates programmables industriels (API) et autres dispositifs de commande à logique positive. La présence d’un indicateur LED facilite le diagnostic sur site en permettant un contrôle visuel immédiat de l’état du capteur. Enfin, sa fréquence de réponse élevée de 400 Hz permet une détection rapide indispensable aux processus industriels à haute cadence, contribuant ainsi à optimiser la productivité et la fiabilité des systèmes automatisés.
