Présentation générale du capteur de proximité E2B-M18KN16-M1-C1
Fonction et principe de fonctionnement

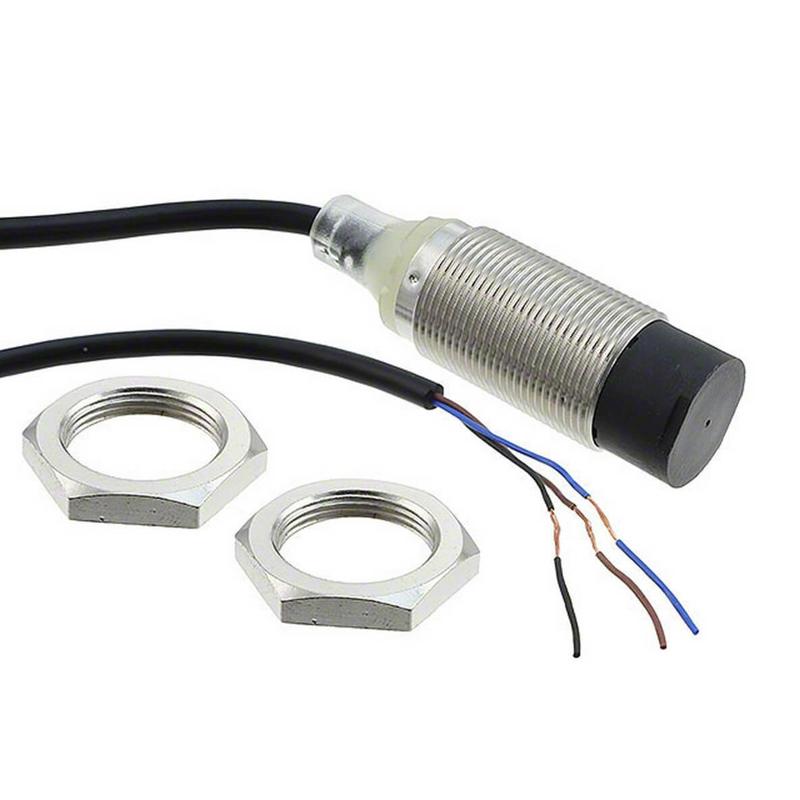

Le capteur de proximité inductif Omron E2B-M18KN16-M1-C1 est conçu pour détecter la présence ou l’absence d’objets métalliques sans contact direct. Ce modèle utilise le principe de détection inductive, adapté principalement aux métaux ferreux. Cool en automatisme industriel, il offre une solution robuste et fiable pour le contrôle de position, la détection d’objets ou la surveillance de processus. Son corps cylindrique de taille M18 lui assure une intégration aisée dans divers ensembles mécaniques, de manière compacte grâce à sa conception à corps court. Ce type de capteur est essentiel pour les ingénieurs et installateurs cherchant des capteurs précis, durables et faciles à installer dans des environnements industriels exigeants.
Applications industrielles courantes
Le E2B-M18KN16-M1-C1 est largement utilisé dans plusieurs secteurs industriels pour automatiser et sécuriser les opérations. Il trouve sa place dans la fabrication et la manutention automation, notamment pour :
- Le contrôle de position des pièces métalliques sur lignes de production automatisées.
- La détection de composants métalliques dans les systèmes d’assemblage robotisés.
- La surveillance de la présence ou du déplacement de pièces dans les convoyeurs et machines-outils.
- L’intégration dans des applications nécessitant une haute fréquence de réponse pour un contrôle rapide.
De plus, grâce à son indice de protection IP67, il est adapté aux environnements exposés à la poussière et à l’humidité, augmentant ainsi sa fiabilité pour des installations industrielles variées. Ce capteur accompagne les décisionnaires dans le choix d’équipements garantissant performance et longévité.
Données techniques et spécifications détaillées
Caractéristiques principales et dimensions
| Spécification | Valeur |
|---|---|
| Taille du capteur | M18 (corps cylindrique) |
| Type de montage | Non-flush, unshielded (non protégé) |
| Distance de détection | 16 mm ± 10% |
| Distance de réglage | 0 à 12,8 mm |
| Configuration de sortie | DC, 3 fils, NPN, mode NO (Normalement Ouvert) |
| Longueur totale | 59 mm (corps court) |
| Longueur filetée | 29 mm |
| Méthode de connexion | Connecteur M12 |
| Matériau du corps | Cuivre laiton nickelé |
| Indice de protection | IP67 |
| Courant de sortie max | 200 mA à 30 VDC max |
| Fréquence de réponse | 400 Hz |
| Température de fonctionnement | -25°C à +70°C |
| Indicateur d’état | LED jaune de fonctionnement |
Protection et robustesse électrique
Le capteur E2B-M18KN16-M1-C1 est doté de plusieurs protections électriques intégrées pour garantir une utilisation sécurisée et fiable dans les environnements industriels. Il comprend :
- Protection contre l’inversion de polarité de la sortie, empêchant les dommages en cas de mauvais branchement.
- Protection contre l’inversion de polarité de la source d’alimentation, augmentant la durabilité du capteur.
- Suppresseur de surtensions, pour minimiser les perturbations électriques et les pics de tension.
- Protection contre les courts-circuits, évitant les défaillances électriques sur le circuit de sortie.
Ces protections permettent d’assurer un fonctionnement stable même dans des conditions d’installation difficiles et contribuent à la pérennité du capteur dans des environnements industriels typiques. Ce niveau de sécurité électrique est essentiel pour les ingénieurs qui doivent garantir la continuité de la production sans interruption due à des défaillances de capteurs.
Intégration et avantages industriels
Facilité d’intégration et compatibilité
Le capteur inductif Omron E2B-M18KN16-M1-C1 est conçu pour une intégration simple au sein des systèmes industriels. Sa forme cylindrique de taille M18 avec une longueur de corps courte permet une installation facile sur divers équipements industriels. Le connecteur M12 standard assure une connexion rapide, fiable et standardisée au système de contrôle, facilitant ainsi le câblage et les opérations de maintenance. Le capteur est compatible avec des réseaux industriels utilisant des signaux NPN et peut être intégré avec des automates programmables (PLC) et autres systèmes de commande automatisés.
Son indice de protection IP67 garantit une résistance aux projections d’eau et à la poussière, ce qui en fait une solution robuste adaptée aux environnements industriels exigeants. Ce capteur est donc optimal pour les ingénieurs et intégrateurs cherchant un capteur performant, fiable et simple à déployer dans divers milieux industriels.
Avantages fonctionnels pour les professionnels
L’E2B-M18KN16-M1-C1 apporte plusieurs bénéfices clés aux utilisateurs professionnels. Tout d’abord, sa détection non-contact des objets métalliques réduit les risques d’usure mécanique et d’arrêts de production liés aux défaillances de capteurs. Sa haute fréquence de réponse (jusqu’à 400 Hz) permet de traiter rapidement les signaux et d’assurer un contrôle précis des processus industriels.
Ensuite, sa construction en laiton nickelé confère une grande robustesse et une résistance à la corrosion, élément vital pour des applications sous des conditions environnementales variables. Enfin, la présence d’un indicateur LED lumineux facilite le diagnostic rapide sur site, optimisant ainsi le temps d’intervention des équipes de maintenance et réduisant les coûts liés aux arrêts machines.
