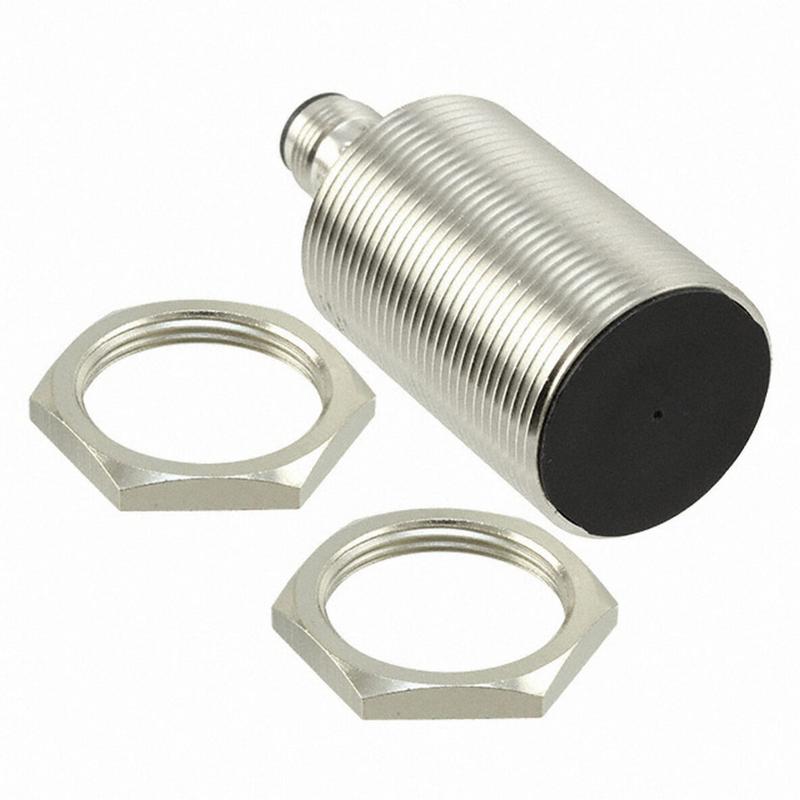

Présentation générale du détecteur inductif E2A-M30KS15-M1-B2
Caractéristiques principales et description
Le détecteur inductif E2A-M30KS15-M1-B2 est un capteur de proximité cylindrique conçu spécialement pour les applications industrielles nécessitant une détection fiable d’objets métalliques. Fabriqué par Omron, ce capteur se caractérise par un boîtier en laiton nickelé, garantissant résistance et durabilité dans des environnements exigeants. Sa forme cylindrique M30 et son format compact facilitent l’intégration dans divers systèmes d’automatisation. Le capteur est blindé, ce qui lui permet d’être monté en encastré dans des structures métalliques sans perdre en performance, un avantage important pour les installations industrielles où l’espace est souvent restreint. Il fonctionne en mode PNP normalement fermé (NF), avec une connectique par connecteur M12, assurant une interface simple et robuste avec les systèmes de commande. L’E2A-M30KS15-M1-B2 est particulièrement adapté aux applications nécessitant une détection précise sur une distance de 15 mm, offrant ainsi un bon compromis entre sensibilité et endurance dans des environnements industriels variés.
Contexte d’utilisation et pertinence industrielle
Le détecteur inductif E2A-M30KS15-M1-B2 répond aux besoins des ingénieurs, installateurs et décideurs industriels cherchant à automatiser la détection d’objets métalliques dans des processus de production. Adapté à une large gamme d’industries, notamment l’automobile, la fabrication de semi-conducteurs, la robotique ou encore les chaînes d’assemblage, ce capteur facilite le contrôle sans contact des pièces et la sécurisation des opérations. Le boîtier en laiton nickelé assure une grande robustesse mécanique, tandis que le blindage protège le capteur contre les interférences électromagnétiques et les environnements métalliques denses. Le montage encastré permet d’optimiser l’intégration dans des espaces réduits tout en maintenant une précision élevée. De plus, avec une plage de détection standard de 15 mm, ce capteur permet d’équilibrer sensibilité et fiabilité, augmentant la qualité des contrôles et la performance globale du système automatisé. Ce capteur est également compatible avec des tensions d’alimentation de 12 à 24 V c.c., ce qui le rend facile à intégrer dans les architectures électriques industrielles courantes.
Données techniques détaillées du détecteur inductif E2A-M30KS15-M1-B2
Spécifications électriques et mécaniques
Le capteur E2A-M30KS15-M1-B2 dispose de caractéristiques techniques précises permettant une intégration et une utilisation adaptées aux exigences industrielles. Sa taille M30 correspond au diamètre du corps cylindrique fileté, avec un filetage long d’environ 44 mm permettant un montage robuste. La longueur totale du capteur est de 58 mm, offrant un format compact tout en assurant une bonne dissipation thermique. Le boîtier est réalisé en laiton nickelé, doublé d’un blindage pour un montage encastré, ce qui optimises la protection contre les environnements métalliques et les perturbations électroniques. Le mode d’opération est PNP avec sortie normalement fermée (NF). La connexion s’effectue via un connecteur M12, standard industriel, facilitant les branchements et remplacements. La plage de détection est fixée à 15 mm, standard dans cette catégorie de capteurs inductifs, assurant une bonne sensibilité tout en limitant les fausses détections.
Tableau des données techniques
| Taille | M30 |
| Type de montage | Encastré (blindé) |
| Distance de détection | 15 mm |
| Type de sortie | PNP, NF (normalement fermé) |
| Méthode de connexion | Connecteur M12 |
| Matériau du boîtier | Laiton nickelé |
| Longueur totale | 58 mm |
| Longueur du filetage | 44 mm |
| Indice de protection | IP67 |
| Tension d’alimentation | 12 à 24 V c.c. |
| Courant de commutation maximum | 200 mA |
| Fréquence de découpage maximale | 250 Hz |
| Température d’utilisation | -40°C à +70°C |
| Protection contre inversion de polarité | Oui |
Avantages spécifiques et recommandations d’applications
Avantages techniques et robustesse
Le détecteur inductif E2A-M30KS15-M1-B2 offre une combinaison de robustesse, fiabilité et facilité d’installation, ce qui en fait un composant de choix pour des installations industrielles exigeantes. Son blindage métallique permet un montage encastré sans altération de la sensibilité, une caractéristique essentielle pour maximiser la protection mécanique tout en conservant la précision de détection. La haute fréquence de découpage jusqu’à 250 Hz permet une détection rapide et répétitive, adaptée aux environnements de production à haute cadence. La protection contre les inversions de polarité et les courts-circuits accroît la sécurité d’utilisation et la longévité du capteur dans des conditions électriques variables. Sa conception en laiton nickelé garantit une bonne résistance contre la corrosion, ce qui est crucial dans de nombreux environnements industriels agressifs.
Applications types et conseils d’intégration
Ce capteur est idéal pour la détection et le contrôle de présence d’objets métalliques dans diverses applications industrielles telles que l’automatisation de lignes d’assemblage, la robotique industrielle, la surveillance de machines ou l’instrumentation. Grâce à sa plage de détection de 15 mm, il équilibre sensibilité et robustesse, permettant une détection fiable dans des conditions variables. Le montage encastré recommandé avec le modèle blindé prévient les interférences lors de l’installation dans des structures métalliques. Son interface via connecteur M12 facilite les opérations de maintenance et de remplacement sur site. Il est également recommandé de veiller à respecter la plage de température de fonctionnement entre -40°C et +70°C pour garantir des performances optimales. Ce capteur sera particulièrement apprécié dans des applications nécessitant un capteur robuste, précis et simple à intégrer dans des systèmes industriels automatisés.
