Présentation générale du produit D4NH-1BAS
Fonction et utilisation principale

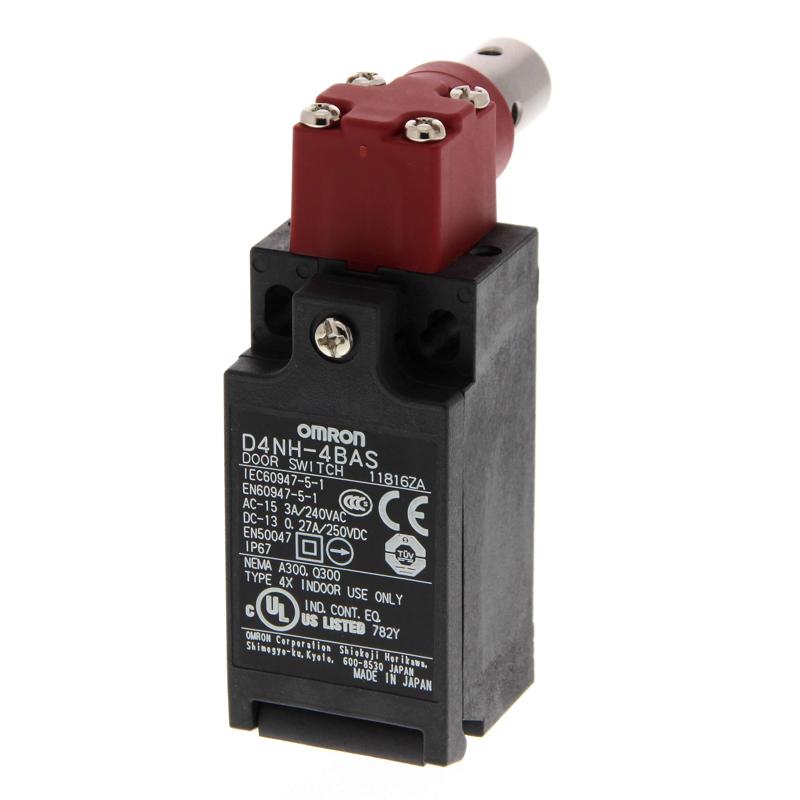

Le D4NH-1BAS est un interrupteur de sécurité pour porte équipée d’une charnière, développé par Omron Automation and Safety. Ce dispositif est conçu pour assurer la sécurité des machines et équipements industriels en détectant l’ouverture ou la fermeture de portes protégées. Son mécanisme à action lente garantit une détection fiable des états de la porte, évitant tout déclenchement intempestif. Le D4NH-1BAS se distingue par son action double pôle double inverseur normalement fermé (DPST-NC), ce qui signifie qu’il offre deux contacts normalement fermés, assurant une sécurité renforcée et adaptée aux systèmes industriels complexes. L’interrupteur agit comme un élément critique dans les systèmes d’interverrouillage, empêchant l’accès à des zones dangereuses lorsque la machine est en fonctionnement, et assurant ainsi la protection des opérateurs et du matériel.
Contexte industriel et domaines d’application
Ce type d’interrupteur est particulièrement prisé dans les environnements industriels où la sécurité et la conformité sont essentielles, notamment dans les secteurs de l’automatisation, de la fabrication, de l’assemblage robotisé, ou de l’industrie pharmaceutique. Grâce à son design compact et son corps en plastique, le D4NH-1BAS s’intègre aisément dans des équipements variés sans encombrement excessif. Il est spécialement adapté aux machines nécessitant un contrôle rigoureux des accès, contribuant à la mise en œuvre des normes de sécurité internationales. Son indice de protection IP67 lui confère une résistance significative à la poussière et à l’eau, ce qui permet son usage en environnements industriels exigeants, même soumis à des conditions humides ou poussiéreuses. Ainsi, les ingénieurs et installateurs trouveront un dispositif robuste et fiable pour leurs besoins de sécurisation d’accès et de porte dans des installations industrielles exigeantes.
Données techniques et caractéristiques clés
Spécifications électriques et mécaniques
Le D4NH-1BAS possède les caractéristiques techniques suivantes :
- Type de circuit : DPST-NC (double pôle, double inverseur normalement fermé)
- Courant nominal : 10 A en courant alternatif (AC), 2,5 A en courant continu (DC)
- Tension nominale : 120 VAC et 125 VDC
- Type d’action du contact : action lente (slow action)
- Type d’actionneur : arbre (shaft)
- Mode de connexion : bornier à vis (screw terminal)
- Filetage de conduit : PG13.5
- Nombre de conduits : 1 conducteur
- Indice de protection : IP67, assurant une protection totale contre la poussière et contre l’immersion temporaire dans l’eau
- Plage de température de fonctionnement : de -30°C à 70°C
- Matériaux composant le boîtier et la tête : plastique durable
- Forme : cuboïde
- Dimensions générales : longueur 82,5 mm, largeur 31 mm, hauteur 30 mm
Tableau résumé des données techniques
| Caractéristique | Description |
|---|---|
| Type de contact | DPST-NC (2 contacts normalement fermés) |
| Courant nominal | 10 A (AC), 2,5 A (DC) |
| Tension nominale | 120 VAC, 125 VDC |
| Actionneur | Shaft (arbre) |
| Type d’action | Action lente (slow action) |
| Connexion | Borniers à vis |
| Filetage de conduit | PG13.5 |
| Indice de protection | IP67 (étanche et poussière) |
| Température de fonctionnement | -30°C à 70°C |
| Matériaux du boîtier | Plastique |
| Dimensions (L x l x H) | 82,5 mm x 31 mm x 30 mm |
Avantages techniques et intégration
Robustesse et fiabilité dans les environnements industriels
Le D4NH-1BAS a été conçu pour répondre aux exigences les plus strictes en matière de sécurité et de durabilité. Son boîtier en plastique robuste allié à un indice de protection IP67 garantit une résistance élevée à l’usure, à la poussière et à l’eau, ce qui le rend particulièrement adapté aux environnements industriels difficiles. La fiabilité de son mécanisme action lente avec contacts à ouverture directe certifiée sur les contacts NC offre un haut niveau de sécurité, essentiel pour les applications où la défaillance n’est pas une option. L’utilisation d’un actionneur arbre permet une intégration précise et stable sur les charnières de porte, réduisant le risque de mauvais alignement et d’usure prématurée. Ces caractéristiques techniques contribuent à minimiser les risques d’accidents et à optimiser la longévité des équipements de sécurité dans lesquels il est installé.
Simplicité d’installation et compatibilité
Le D4NH-1BAS se distingue également par sa facilité d’installation grâce à sa conception compacte et son conduit fileté standard PG13.5, qui facilite l’intégration dans les armoires industrielles ou les machines sans modification majeure de la structure. Le système de connexion par bornier à vis simplifie les opérations de câblage et de maintenance, tout en garantissant une connexion fiable et sécurisée. Sa forme cuboïde et ses dimensions optimisées permettent un gain de place sur les équipements. En outre, la conformité à plusieurs certifications internationales telles que CCC, CE, cULus et TUV assure la conformité réglementaire dans diverses régions géographiques et garantit un haut niveau de confiance auprès des décideurs industriels. Ce produit s’inscrit donc parfaitement dans les systèmes de sécurité modernes en automatisation industrielle, offrant une interface fiable entre le contrôle machine et la protection des opérateurs.
