Présentation générale du commutateur de fin de course D4N-4D20R
Description fonctionnelle et application

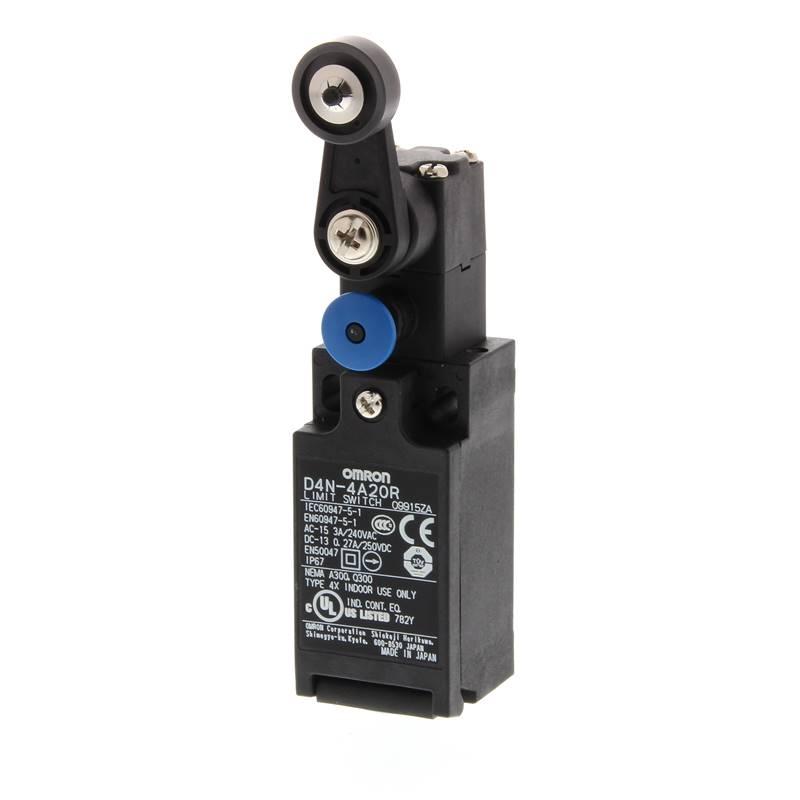

Le D4N-4D20R est un commutateur de fin de course de sécurité à rappel par tirage, conçu par Omron, destiné principalement aux environnements industriels où la sûreté et la fiabilité des opérations sont essentielles. Ce dispositif agit comme un interrupteur à action lente équipé d’un levier à rouleau, établissant trois contacts normalement fermés (3NC) qui garantissent la coupure ou la détection précise d’une position mécanique. Le mécanisme de rappel par tirage permet de réinitialiser manuellement le commutateur après l’activation, ce qui est crucial pour les opérations de sécurité qui exigent une intervention humaine pour la remise en service. Ce type de commutateur est souvent utilisé sur des machines automatisées ou des équipements où une détection précise de la position est nécessaire pour prévenir les accidents ou assurer un contrôle fiable.
Contexte industriel et utilité professionnelle
Pour les ingénieurs, installateurs et décideurs industriels, le D4N-4D20R représente une solution robuste et éprouvée pour la surveillance des positions de composants mobiles dans divers secteurs tels que l’automobile, la robotique, la fabrication et la manutention. Sa conception répond aux exigences des applications nécessitant une protection contre la poussière et l’eau grâce à son indice de protection IP67, lui permettant d’opérer dans des environnements sévères sans compromettre la fiabilité. Son adaptabilité avec un conduit M20 et un montage châssis facilite son intégration dans des systèmes existants. Ce commutateur contribue à garantir la sécurité des installations en assurant un contrôle fiable des arrêts et démarrages des équipements, un élément indispensable pour réduire les risques et optimiser la performance des lignes de production automatisées.
Données techniques détaillées du D4N-4D20R
Caractéristiques mécaniques et électriques
Le D4N-4D20R est doté d’un levier à rouleau de 17,5 mm de diamètre et 6,8 mm de largeur, fabriqué en résine, associé à un mécanisme d’action lente assurant une réponse fiable et sûre en situation industrielle. Ce commutateur comporte trois contacts normalement fermés (3NC), adaptés à la coupure de charges générales et microcharges. Sa plage de température de fonctionnement s’étend de -30 °C à 70 °C sans condensation, garantissant une opération stable même dans des environnements industrielles exigeants.
Tableau technique
| Attribut | Spécification |
|---|---|
| Type d’action | Action lente |
| Montage | Châssis |
| Type d’actionneur | Levier à rouleau |
| Forme des contacts | 3NC (trois contacts normalement fermés) |
| Indice de protection | IP67 (étanche et hermétique à la poussière) |
| Tension nominale AC | 120 V AC |
| Tension nominale DC | 125 V DC |
| Courant nominal | 10 A (AC), 2,5 A (DC) |
| Force de fonctionnement | 653 gf (grammes-force) |
| Pré-course (pretravel) | 18° |
| Force de verrouillage standard | 6,4 N maximum |
| Durabilité mécanique | Un million d’opérations minimum |
| Fréquence maximale d’opération | 30 opérations par minute maximum |
| Type de protection électrique | Classe II (double isolation) |
| Type de câblage | Entrée de câble M20, 1 conduit |
Aspects d’intégration et performances environnementales
Conditions d’installation et compatibilité
Le commutateur D4N-4D20R est conçu pour une installation en montage châssis, avec un pas entre les trous de fixation allant de 20 à 22 mm. Ce positionnement assure une fixation solide et stable sur les équipements industriels. Son boîtier en plastique assure une résistance mécanique adéquate tout en réduisant le poids total de l’ensemble (environ 106 grammes). Le câble d’entrée M20 facilite la connexion électrique, compatible avec des systèmes industriels standards. Les contacts sont terminés par des vis pour un raccordement fiable et facile à réaliser lors des installations.
Robustesse et endurance en milieu industriel
Conçu pour résister aux environnements industriels les plus rigoureux, ce commutateur offre un indice de protection IP67, ce qui signifie qu’il est parfaitement étanche à la poussière et peut résister à une immersion temporaire dans l’eau. Cette caractéristique le rend particulièrement adapté aux sites où la contamination et l’humidité peuvent compromettre les performances d’un capteur classique. De plus, le D4N-4D20R présente une bonne résistance aux vibrations et aux chocs, avec une résistance aux vibrations jusqu’à 10-55 Hz et une résistance aux chocs allant jusqu’à 1000 m/s² en cas de destruction, ce qui garantit la longévité et la fiabilité dans des applications exigeantes. Sa durabilité mécanique d’au moins un million d’opérations en fait un équipement de choix pour les installations nécessitant une haute fiabilité sur le long terme.
