Présentation générale du D4N-4D20
Caractéristiques et usages du produit

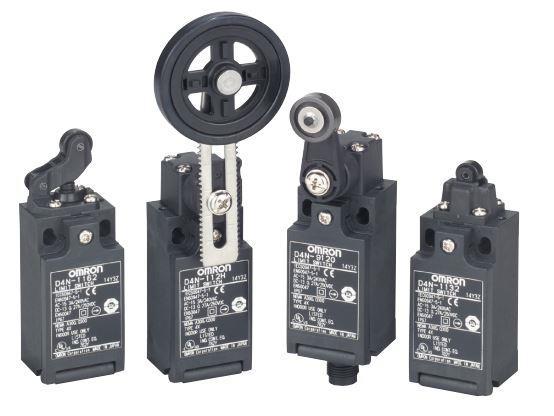

Le D4N-4D20 est un interrupteur de fin de course de sécurité spécialement conçu pour des applications industrielles exigeantes. Produit par Omron, un leader reconnu dans le domaine de l’automatisation et de la sécurité industrielle, ce modèle se distingue par sa robustesse et sa fiabilité. Il est équipé d’un levier à rouleau en résine (levier et rouleau en résine) qui lui confère une excellente résistance à l’usure mécanique tout en assurant une action d’interruption lente. Ce mécanisme spécifique est idéal pour détecter des positions précises dans des systèmes automatisés et pour garantir la sécurité des opérations machines.
Ce type de limiteur de course trouve sa pertinence dans les environnements industriels variés, notamment dans les secteurs de la fabrication, de l’assemblage et du contrôle automatisé des machines. Il permet d’éviter les surcourses ou les collisions en arrêtant un mouvement lorsque le levier est activé. De par sa conception certifiée IP67, il peut fonctionner avec efficacité dans des environnements exposés à la poussière et à l’eau, ce qui élargit son champ d’application aux installations où la protection contre les éléments est cruciale. Son design compact et les options de montage facilitent son intégration au sein de divers systèmes industriels existants.
Avantages techniques pour les professionnels
Le D4N-4D20 offre plusieurs avantages techniques qui satisfont les exigences professionnelles des ingénieurs, installateurs et décideurs industriels. Tout d’abord, le choix d’un mécanisme à action lente permet une sensibilisation plus progressive des commandes, ce qui est essentiel pour certaines applications avec des exigences de précision. Ensuite, sa configuration de contacts triple normal fermé (3NC) garantit une fiabilité élevée dans la détection des signaux et protège la machine contre les actions non souhaitées. Cette caractéristique est particulièrement utile pour des circuits de sécurité redondants.
De plus, son boîtier en plastique renforcé assure une résistance chimique et mécanique, permettant une longue durée de vie même dans des conditions rigoureuses. L’intégration d’un filetage M20 pour conduit facilite le passage et la protection des câbles, assurant ainsi une installation conforme aux normes industrielles. Enfin, la grande plage de température ambiante de fonctionnement et sa haute résistance aux vibrations et aux chocs font du D4N-4D20 un composant robuste capable de fonctionner dans un large éventail de conditions industrielles sans compromis sur la performance.
Données techniques du D4N-4D20
Spécifications électriques et mécaniques
Le D4N-4D20 présente des spécifications techniques détaillées qui reflètent sa conception adaptée aux environnements industriels. Il est doté d’une capacité de courant maximale de 10 ampères, avec une tension commutée pouvant atteindre 240 V en courant alternatif et 250 V en courant continu. Cette plage permet au dispositif de s’adapter à plusieurs types de circuits de commande, assurant une compatibilité étendue avec les systèmes existants.
Sur le plan mécanique, sa durée de vie est particulièrement intéressante, avec une capacité mécanique minimale de 15 millions d’opérations, démontrant une fiabilité élevée au fil du temps et une endurance aux cycles fréquents. Le mécanisme de fonctionnement à action lente avec levier à rouleau en résine offre une opération douce et fiable avec une force d’opération standard de 5 N maximum. Ce composant peut opérer dans une plage de températures allant de -30 °C à 70 °C et résiste à une humidité relative maximale de 95%, ce qui contribue à sa robustesse dans diverses conditions d’exploitation.
Tableau récapitulatif des caractéristiques techniques
| Propriété | Spécification |
|---|---|
| Mécanisme de commande | Action lente |
| Actionneur | Levier à rouleau en résine (Ø 17,5 mm x 6,8 mm) |
| Forme des contacts | 3 contacts normalement fermés (3NC) |
| Tension commutée | Max. 240 V AC / 250 V DC |
| Intensité de contact maximale | 10 A |
| Fréquence opératoire maximale | 30 opérations par minute |
| Force d’opération | 5 N max. |
| Température ambiante de fonctionnement | -30 °C à 70 °C (sans glace) |
| Humidité ambiante | 95 % HR max. |
| Protection IP | IP67 (étanche et étanche à la poussière) |
| Matériau du boîtier | Plastique renforcé |
| Type de conduit | M20, un conduit |
| Durée de vie mécanique | 15 000 000 cycles minimum |
| Résistance aux vibrations | 10 à 55 Hz, amplitude 0,75 mm (anti-défaut) |
| Résistance aux chocs | Destruction à 1000 m/s², fonctionnement à 300 m/s² |
Applications et intégration industrielle du D4N-4D20
Secteurs et cas d’utilisation principaux
Le D4N-4D20 convient parfaitement aux environnements industriels où la sécurité et la précision dans le contrôle des mouvements sont essentielles. Il est couramment utilisé dans l’automatisation industrielle, les lignes de fabrication automatisées, les systèmes de convoyage et les machines-outils où la détection fiable des positions limite est cruciale pour éviter les dommages mécaniques ou assurer la protection des opérateurs.
Grâce à son indice de protection IP67, ce limiteur de course peut être installé dans des environnements soumis à la poussière, à l’humidité, et même à des projections d’eau, typiques des applications en milieu industriel agressif ou en extérieur. Sa compatibilité avec des plages larges de température permet également son usage dans des environnements à conditions climatiques variables. Par ailleurs, la conception du levier à rouleau rend ce composant performant pour des mouvements rotatifs ou linéaires avec des vitesses modérées et une action précise.
Facilité d’intégration et avantages pour les ingénieurs et installateurs
Le D4N-4D20 est conçu pour une installation aisée dans divers équipements industriels. Le filetage conduit M20 assure une connexion standardisée pour les câbles, assurant ainsi une intégration rapide et sécurisée dans les armoires électriques et systèmes de commande. La présence de deux trous de fixation avec un entraxe d’environ 20 à 22 mm facilite son montage solide et précis sur différents supports, ce qui est un avantage clé pour les installateurs confrontés aux contraintes d’espace et de stabilité.
Pour les ingénieurs, ce modèle présente l’avantage d’un composant fiable avec une longue durée de vie mécanique, réduisant ainsi la fréquence des interventions de remplacement. La configuration en trois contacts normalement fermés (3NC) est un atout pour concevoir des circuits de sécurité redondants, indispensables dans les environnements industriels modernes. En outre, son boîtier en plastique robuste et son fonctionnement à grande plage de température offrent la garantie d’une durabilité même en conditions sévères, assurant la continuité de production et la protection des équipements automatisés.
