Présentation générale du produit D4N-4C20
Description et fonction essentielle

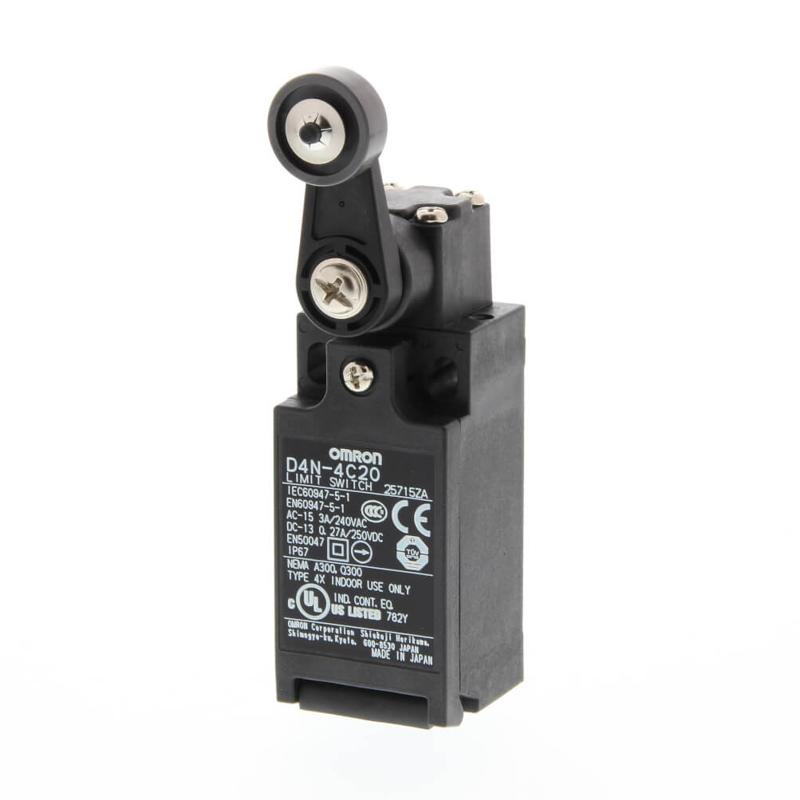

Le D4N-4C20 est un interrupteur de fin de course de la série D4N, conçu et fabriqué par Omron, spécialisé dans les composants de sécurité industrielle. Ce dispositif est destiné à détecter la position ou la présence de pièces en mouvement dans diverses machines et installations industrielles. Il est particulièrement reconnu pour son action lente, adaptée aux applications nécessitant un contrôle précis sans déclenchement brusque.
Ce modèle est équipé d’un levier à rouleau en résine qui agit comme un actionneur, permettant une activation fiable lorsque l’élément en mouvement appuie sur le levier. Le D4N-4C20 se distingue notamment par son boîtier en plastique robuste, garantissant une bonne résistance dans des environnements industriels variés. Sa conception intègre une protection élevée, classée IP67, ce qui assure une protection contre la poussière et l’immersion temporaire dans l’eau, un atout majeur pour les milieux exposés aux conditions difficiles.
Applications industrielles typiques
Le D4N-4C20 est couramment utilisé dans les industries où la sécurité et la précision sont essentielles, telles que l’automobile, la pharmacie, l’électronique et la robotique. Son rôle est de fournir une indication fiable de la position des pièces mobiles pour prévenir des accidents, assurer la sécurité des opérateurs et protéger les machines. Par exemple, il peut être installé sur des convoyeurs, des presses ou des systèmes automatisés pour détecter les fins de course ou la présence d’objets, integral à la gestion des processus automatisés.
Sa robustesse et ses spécifications techniques le rendent particulièrement adapté aux environnements exigeants, où les conditions peuvent inclure une forte humidité, des vibrations et des chocs. La possibilité d’utiliser un levier à rouleau permet d’interagir avec des parties en mouvement de formes variées, offrant une polyvalence appréciée dans la conception des lignes de production modernes.
Données techniques détaillées du D4N-4C20
Caractéristiques électriques et mécaniques
Le D4N-4C20 possède une configuration de contacts de type 2NC/1NO, offrant deux contacts normalement fermés et un contact normalement ouvert. Cette configuration facilite différentes options de circuit pour la détection et la sécurité. Le type d’actionneur est un levier à rouleau en résine, avec des dimensions optimisées pour une activation sensible mais contrôlée.
Le boîtier est en plastique, ce qui garantit légèreté et résistance à la corrosion. Le raccordement électrique s’effectue via un bornier à vis, pratique pour un câblage sécurisé et facile. Le diamètre du conduit d’entrée est de type M20, avec une entrée câble par le bas, compatible avec les standards industriels. Le mécanisme de commutation est une action lente, évitant les déclenchements intempestifs liés aux vibrations ou aux mouvements brusques.
Tableau récapitulatif des spécifications techniques
| Caractéristique | Détail |
|---|---|
| Matériau du boîtier | Plastique |
| Type d’actionneur | Levier à rouleau |
| Détail de l’actionneur | Levier en résine, roues en résine |
| Méthode de connexion | Borniers à vis |
| Taille du conduit | M20 |
| Direction d’entrée du câble | Bas |
| Nombre de contacts normalement ouverts (NO) | 1 |
| Nombre de contacts normalement fermés (NC) | 2 |
| Action de commutation | Lente (slow action) |
| Degré de protection | IP67 |
| Classe de protection contre les chocs électriques | Classe II (double isolation) |
| Température de fonctionnement | -30°C à 70°C sans gel |
| Fréquence d’opération maximale | 30 opérations par minute |
| Durabilité mécanique | Minimum 15 000 000 opérations |
| Résistance aux vibrations | 10 à 55 Hz, amplitude simple 0.75 mm (sans dysfonctionnement) |
| Résistance aux chocs | Détruction: 1000 m/s², Dysfonctionnement: 300 m/s² |
| Force d’opération (OF) | 5 N maximum |
| Force de relâchement (RF) | 0,5 N minimum |
| Course totale (TT) | Valeur de référence 80° |
Intégration et avantages techniques du D4N-4C20
Compatibilité et intégration dans les systèmes existants
Le D4N-4C20 intègre facilement les environnements industriels grâce à ses caractéristiques standardisées telles que la taille M20 du conduit, facilitant la compatibilité avec les boîtiers et câblages courants. Son actionneur à levier à rouleau est conçu pour s’adapter à diverses configurations mécaniques, ce qui permet aux ingénieurs d’intégrer ce switch dans différentes lignes de production sans modifications importantes. L’existence de contacts à la fois normalement ouverts et normalement fermés offre une flexibilité dans les configurations de sécurité ou de contrôle.
Grâce à son indice de protection IP67, ce composant est apte à une utilisation en milieu poussiéreux, humide ou soumis à des éclaboussures, répondant ainsi aux exigences des installations modernes qui requièrent robustesse et longévité. Par ailleurs, la double isolation électrique (classe II) limite les risques électriques pour l’utilisateur et la machine, ce qui est essentiel dans les dispositifs de sécurité.
Avantages fonctionnels et sécurité renforcée
Les avantages du D4N-4C20 résident dans sa fiabilité opérationnelle et la précision de son action lente, qui évite les erreurs de détection dues aux vibrations ou impulsions mécaniques brusques. Cette caractéristique améliore la sécurité globale en assurant un signal clair à chaque activation, essentiel pour la mise en œuvre de protocoles de sécurité industrielle rigoureux.
Sa durabilité exceptionnelle, avec une capacité minimale de 15 millions d’opérations mécaniques, garantit une performance continue sans interruption, ce qui est indispensable dans des applications industrielles où les temps d’arrêt doivent être minimisés. En outre, sa conception ergonomique et ses caractéristiques techniques détaillées facilitent la maintenance et la mise en conformité des installations selon les normes internationales de sécurité.
