Présentation et fonctionnalités principales du D4N-4B20R
Un interrupteur de sécurité à réarmement par traction

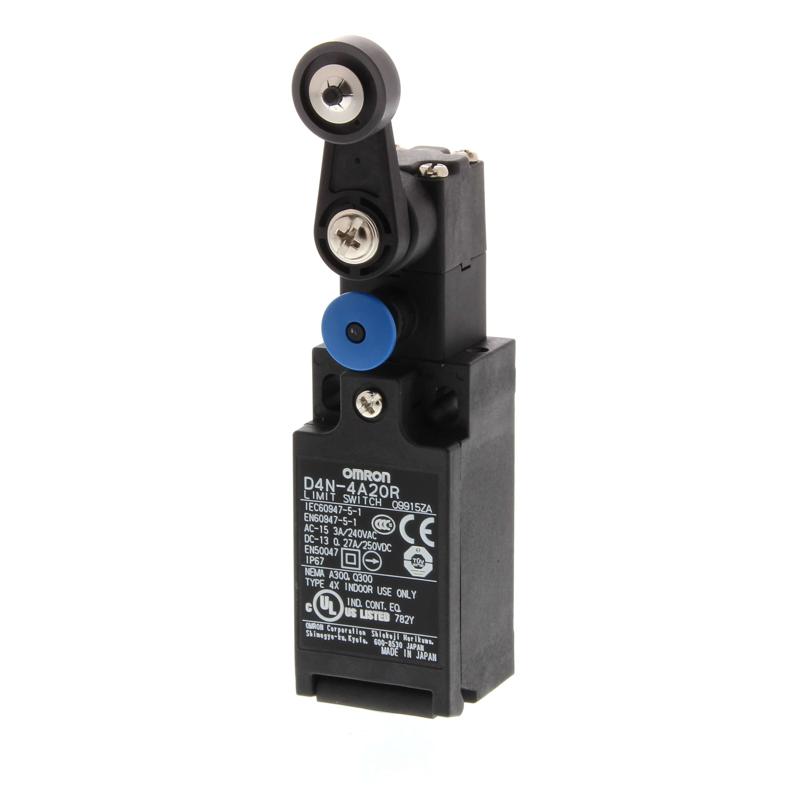

Le D4N-4B20R est un interrupteur de sécurité conçu pour les applications industrielles nécessitant un contrôle fiable et sécurisé. Ce limiteur de fin de course est caractérisé par un mécanisme à réarmement par traction, ce qui signifie qu’une fois actionné, il nécessite une intervention manuelle pour revenir à sa position initiale. Cette caractéristique est essentielle dans les environnements où la sécurité opérationnelle est primordiale, notamment pour empêcher une remise en marche automatique après un déclenchement. Le mécanisme à levier à rouleau intégré permet une activation précise et rapide, adaptée aux processus industriels exigeants.
Adaptabilité et robustesse pour les environnements industriels
Conçu par Omron, le D4N-4B20R intègre une construction robuste à la fois fonctionnelle et durable. Son corps en plastique améliore sa résistance aux environnements difficiles tout en assurant un poids léger (environ 114 g). L’indice de protection IP67 garantit une étanchéité totale à la poussière et une résistance à l’immersion temporaire dans l’eau, rendant ce composant adapté à de nombreuses conditions industrielles telles que les environnements humides ou exposés à la poussière. Ce dispositif est ainsi un choix fiable pour les ingénieurs et les installateurs souhaitant maximiser la sécurité sans compromis sur la durabilité.
Données techniques détaillées du D4N-4B20R
Caractéristiques électriques et mécaniques essentielles
| Caractéristique | Description |
|---|---|
| Type d’actionneur | Levier à rouleau |
| Mécanisme de fonctionnement | Action lente |
| Forme de contacts | 2 contacts normalement fermés (2NC) |
| Capacité de charge électrique | 10 A maximum (AC), 2,5 A (DC) |
| Tension de commutation | Maximum 240 V AC, 250 V DC |
| Type de fixation | Montage avec 2 trous, entraxe 20-22 mm |
| Indice de protection | IP67 (étanche à la poussière et résistant à l’immersion) |
| Température de fonctionnement | -30 à 70 °C (sans givre) |
| Force d’ouverture directe | Minimum 20 N |
| Durabilité | Mécanique : minimum 1 000 000 cycles |
| Resistance mécanique (vibration / choc) | Malfonction : vibration 10–55 Hz, amplitude 0,75 mm; choc jusqu’à 300 m/s² |
| Connexion | Conduit M20 avec un seul conduit |
Spécifications dimensionnelles et de fonctionnement du levier
Le D4N-4B20R est équipé d’un levier à rouleau d’un diamètre de 17,5 mm et d’une longueur de 6,8 mm, fabriqué en résine. Il comprend un certain nombre de paramètres angulaires clés pour son fonctionnement :
- Course préalable (pre-travel) avant ouverture des contacts NC : 18 à 27°
- Course de verrouillage maximale : 55°
- Course totale de déplacement : environ 80°
- Force de verrouillage standard maximale : 6,4 N
Cette configuration offre une précision élevée dans le déclenchement du commutateur, essentielle pour des applications nécessitant un contrôle mécanique fiable. L’angle et la course du levier assurent une activation contrôlée adaptée aux différents paramètres industriels.
Applications et intégration du D4N-4B20R en milieu industriel
Utilisations typiques dans les systèmes automatisés
Le D4N-4B20R est particulièrement conçu pour les systèmes nécessitant un arrêt ou un contrôle de sécurité mécaniques, comme les machines-outils, convoyeurs, presses et équipements automatisés industriels. Grâce à son mécanisme à réarmement par traction, il permet d’assurer un contrôle manuel après chaque activation, renforçant la sécurité des opérateurs et des processus sensibles. La robustesse mécanique et la haute protection contre les agressions environnementales font de ce limiteur un composant privilégié dans les secteurs automobile, agroalimentaire, pharmaceutique, ainsi que dans toute application requérant une fiabilité élevée dans des conditions difficiles.
Facilité d’installation et compatibilité industrielle
Le D4N-4B20R se monte aisément via ses deux trous de fixation avec un entraxe variant entre 20 et 22 mm, ce qui facilite son intégration dans la plupart des ensembles mécaniques standards. Le raccordement par conduit M20 assure également une bonne compatibilité avec les systèmes de câblage industriel courants, simplifiant les opérations d’installation et de maintenance. La double isolation électrique (Classe II) et une résistance élevée à l’usure mécanique garantissent une mise en œuvre sécurisée et durable dans les environnements exigeants, offrant ainsi une solution efficace pour les ingénieurs et décideurs souhaitant optimiser la sécurité et la fonctionnalité de leurs équipements.
