Présentation et caractéristiques du commutateur limite Omron D4C-3424
Introduction au produit D4C-3424 d’Omron

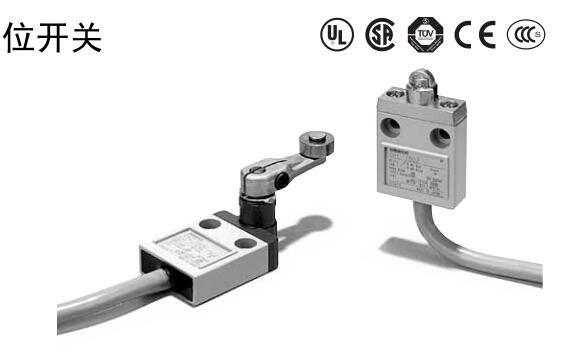

Le commutateur limite Omron D4C-3424 est un dispositif compact conçu pour une utilisation industrielle rigoureuse. Ce modèle appartient à la série D4C, renommée pour ses interrupteurs limite compacts et fiables. Spécifiquement conçu avec un levier à rouleau à haute sensibilité, le D4C-3424 se distingue par sa capacité à détecter des mouvements précis dans des environnements industriels variés. Grâce à son format vertical généraliste, cette version est adaptée aux applications nécessitant une détection précise des positions mécaniques, avec une robustesse adaptée à un usage professionnel.
Conçu au Japon par Omron Corporation, une référence internationale en automatisation industrielle, le D4C-3424 offre un assemblage de qualité, garantissant performances et durabilité. Le levier à rouleau à haute sensibilité permet une activation fiable même en cas de légères variations mécaniques, ce qui facilite son intégration dans des systèmes automatisés complexes. Son usage est particulièrement conseillé pour des tâches de contrôle de fin de course, détection de position, et sécurité mécanique.
Valeur ajoutée et applications industrielles
Le commutateur limite D4C-3424 vise principalement des ingénieurs, installateurs et décideurs en industrie qui recherchent un composant précis, fiable et doté d’une électronique bien pensée. Sa conception compacte permet une installation flexible dans des espaces réduits sans compromettre la performance. Adapté à des secteurs comme l’automatisation, la robotique, la logistique industrielle ou encore la fabrication d’équipements mécaniques, il assure une détection efficace des mouvements et positions.
Le levier à rouleau, particulièrement sensible, facilite les opérations nécessitant une réaction rapide et précise, réduisant ainsi les risques de dysfonctionnements. Ce produit peut s’intégrer aisément dans les chaînes de production ou systèmes de contrôle où une précision élevée et une durabilité à long terme sont indispensables. Par ailleurs, son design robuste et sa résistance aux environnements sévères en font un outil idéal pour des installations en conditions industrielles éprouvantes.
Données techniques détaillées du commutateur limite D4C-3424
Caractéristiques électriques et mécaniques
Le D4C-3424 est un commutateur limite compact comportant un contact de configuration 1c, équipé d’un levier à rouleau à haute sensibilité avec une longueur de câble de 3 mètres de type VCTF. Les spécifications électriques clés comprennent une capacité de commutation jusqu’à DC30 V à 4 A, incluant un indicateur LED pour la visualisation de l’état de fonctionnement. Le dispositif fonctionne dans une plage de températures de -10 à 70 °C, garantissant une utilisation polyvalente sans compromis sur la réactivité.
Le commutateur présente une résistance d’isolation élevée (100 MΩ ou plus sous 500 V DC) et une classe de protection IP67, assurant une étanchéité optimale contre la poussière et l’immersion temporaire, ce qui est essentiel pour les environnements industriels exigeants. Son poids approximatif est de 360 grammes, ce qui associe légèreté et solidité mécanique. Son origine japonaise atteste de rigoureuses normes de fabrication et contrôle qualité.
Tableau récapitulatif des principales données techniques
| Caractéristique | Valeur |
|---|---|
| Type de produit | Commutateur limite compact |
| Type d’actionneur | Levier à rouleau, haute sensibilité |
| Configuration des contacts | 1c (contact inverseur) |
| Câble | VCTF 3 m |
| Courant nominal | 4 A à DC30 V |
| Tension d’isolement nominale | 300 V (Ui) |
| Tension de tenue | AC1000 V entre mêmes polarités 1 min AC1500 V entre parties métalliques et terre 1 min |
| Résistance d’isolation | ≥ 100 MΩ sous 500 V DC |
| Indice de protection | IP67 |
| Température d’utilisation | -10 à 70 °C (sans gel) |
| Poids | Environ 360 g |
| Origine | Japon |
| Indicateur | LED intégrée |
Aspects d’intégration et performances industrielles du D4C-3424
Facilité d’intégration dans les systèmes automatisés
Le D4C-3424 d’Omron est conçu pour offrir une installation simple et flexible dans divers types d’équipements industriels. Le fait de disposer d’un câble de 3 mètres avec câble VCTF facilite la connexion et réduit les contraintes liées à l’agencement des machines. Son format compact, combiné à un levier à rouleau à haute sensibilité, permet une détection précise sans besoin d’espace supplémentaire important, ce qui est très apprécié dans les systèmes exigeant une compacité élevée.
L’intégration dans un réseau de contrôle industriel ou au sein d’une chaîne de production bénéficie également de la robustesse mécanique et de la haute sensibilité du levier, garantissant des signaux fiables et une longue durée de vie même sous des cycles de fonctionnement intensifs. Le commutateur peut être monté directement sur des pièces mobiles ou des surfaces mécaniques, répondant à de nombreuses applications dans l’automatisation des processus et la sécurité des équipements.
Performances et fiabilité en milieux industriels exigeants
Ce modèle de commutateur limite est particulièrement adapté aux environnements industriels soumis à des conditions difficiles grâce à sa haute protection IP67, assurant une résistance efficace à la poussière et l’humidité. Les matériaux sélectionnés et la technologie de fabrication d’Omron garantissent une fiabilité optimale, réduisant les besoins de remplacement et minimisant les interruptions opérationnelles.
La présence d’un indicateur LED renforce la facilité de maintenance et de diagnostic sur site, permettant aux techniciens de vérifier instantanément l’état du commutateur sans démontage. De plus, le D4C-3424 supporte des fréquences nominales de 50/60 Hz, ce qui le rend compatible avec la majorité des réseaux industriels internationaux. Grâce à ces caractéristiques, il est un choix privilégié pour les installations requérant précision, robustesse et durabilité dans la détection et le contrôle mécanique.
