D4C-3324 : une solution de commutation de fin de course performante
Présentation générale du D4C-3324

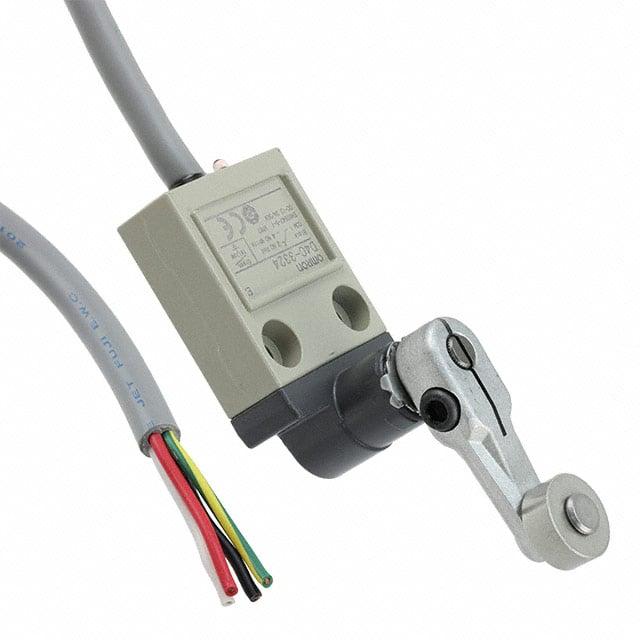

Le D4C-3324 est un interrupteur de fin de course industriel fabriqué par Omron, spécialiste reconnu dans l’automatisation et la sécurité industrielle. Ce modèle fait partie de la série D4C, une gamme d’interrupteurs compacts de 16 mm conçus pour offrir une haute résistance environnementale selon la norme IEC IP67. Le D4C-3324 se caractérise par un levier avec rouleau métallique qui favorise un déplacement précis du mécanisme de détection. L’interrupteur à action instantanée (snap action) permet une commutation rapide et fiable, avec une capacité de charge sous courant continu jusqu’à 4 A à 30 V. Sa conception robuste en métal garantit durabilité et résistance même dans des environnements industriels exigeants. Le câble intégré de 5 mètres facilite les connexions et le déploiement dans les installations complexes. Ainsi, le D4C-3324 est une solution idéale pour les ingénieurs et professionnels qui recherchent un dispositif de détection fiable et durable pour automatiser et sécuriser leurs équipements.
Usages et avantages pour les applications industrielles
Le D4C-3324 est adapté à de nombreuses applications industrielles nécessitant le contrôle et la détection de position dans des chaînes de montage, des machines automatisées ou des systèmes robotiques. Son levier à rouleau permet une activation par déplacement latéral, idéale pour détecter la présence, l’arrêt ou la position d’éléments mobiles. Résistant à la poussière et à l’eau grâce à sa protection IP67, il peut être installé dans des environnements humides ou exposés à des projections de liquides. Le D4C-3324 est également conçu pour résister à l’exposition aux huiles, ce qui élargit son champ d’application aux secteurs automobile, mécanique et industriel lourd. Sa construction métallique assure une longue durée de vie mécanique (jusqu’à 10 millions de cycles) et électrique (jusqu’à 200 000 cycles), minimisant les risques de défaillance et réduisant les interventions de maintenance. En outre, l’indication visuelle de la position des contacts facilite le diagnostic et le suivi d’état lors de l’exploitation. Tous ces atouts font du D4C-3324 un composant fiable et performant pour les systèmes de contrôle industriel avancés.
Données techniques détaillées du D4C-3324
Caractéristiques électriques et mécaniques
Le D4C-3324 présente une configuration de sortie simple à double contact à bascule (SPDT), permettant d’intégrer des fonctions de signalisation et de commande. Ses contacts sont évalués pour un courant maximum de 4 A sous une tension de 30 V en courant continu, ce qui convient à de nombreuses applications courantes en automatisation. La force d’opération est de 580 gf (grammes-force) avec une force de déconnexion de 150 gf, garantissant une sensibilité adaptée aux mécanismes de détection. Le déplacement de fonctionnement est d’environ 10° avec une course différentielle de 3°, tandis que la surcourse est limitée à 50°. Ces valeurs assurent une détection précise et évitent les déclenchements intempestifs dus aux vibrations ou oscillations. La durée de vie mécanique du dispositif est très élevée, estimée à 10 millions de cycles, assurant robustesse et fiabilité dans le temps même lors d’utilisations intensives.
Spécifications physiques et environnementales
| Type d’actionneur | Levier à rouleau métallique Ø17,5 mm, levier R 38 mm |
| Longueur du câble | 5 mètres |
| Indice de protection | IP67 (étanchéité à la poussière et à l’eau) |
| Matériau du boîtier | Métal |
| Nombre de trous de fixation | 2 |
| Entraxe des trous de fixation | 25 mm |
| Température de fonctionnement | -10 à 70 °C |
| Résistance aux huiles | Oui |
Ces caractéristiques techniques confirment que le D4C-3324 est adapté aux environnements industriels avec contraintes mécaniques et chimiques, tels que la présence d’huile ou d’humidité. Sa robustesse est renforcée par la triple protection du corps de l’interrupteur : mécanisme à joint nitrile, capot de protection en nitrile et entrée de câble encapsulée.
Intégration et implications pratiques dans les environnements industriels
Montage et installation aisés
Grâce à ses deux trous de fixation avec un entraxe de 25 mm, le D4C-3324 peut être aisément monté sur différentes surfaces ou équipements en respectant les standards industriels. La présence du câble intégré facilite le raccordement direct aux systèmes de commande ou aux automates programmables industriels (PLC), simplifiant la conception des installations sans nécessiter d’accessoires supplémentaires. De plus, la protection IP67 garantit que l’appareil peut être installé dans des zones exposées aux projections d’eau ou aux poussières sans compromettre son fonctionnement. Cela est particulièrement avantageux pour les lignes de production où la propreté et la résistance environnementale sont indispensables pour assurer une production continue et fiable. Les ingénieurs et techniciens bénéficient ainsi d’un composant robuste et modulable qui s’adapte aux contraintes spécifiques de leurs installations.
Impact sur la fiabilité des systèmes automatisés
L’utilisation du D4C-3324 dans les systèmes automatisés améliore considérablement la fiabilité des opérations, notamment grâce à sa haute durabilité mécanique et électrique. En fournissant une détection précise et rapide des positions et arrêts, ce modèle contribue à la sécurité et à l’efficacité des processus industriels. Sa robustesse face aux huiles et à l’environnement humide limite les risques de pannes ou de dysfonctionnements liés à la dégradation prématurée du matériel. De plus, l’indication visuelle de la position des contacts permet aux opérateurs de vérifier rapidement l’état du switch, facilitant ainsi le diagnostic et la maintenance préventive. Dans un secteur où le temps d’arrêt est coûteux, le choix d’un produit tel que le D4C-3324 assure une meilleure continuité de service et une réduction des interventions non planifiées, participant à l’optimisation des performances globales de la production.
