Présentation du produit D4C-2524 d’Omron
Un switch de limite robuste pour l’automatisation industrielle

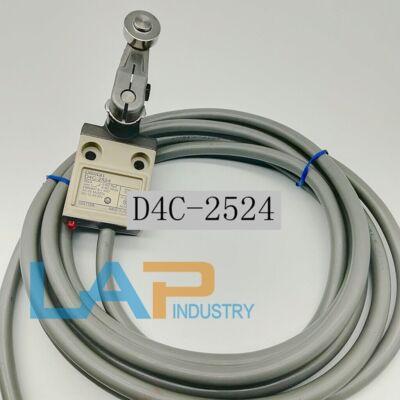

Le D4C-2524 est un switch de limite (limit switch) conçu par Omron Automation and Safety, un leader reconnu dans le domaine des composants d’automatisation industrielle. Ce switch est doté d’un actionneur à levier à rouleau, conçu pour répondre aux exigences strictes des environnements industriels. Avec une conception compacte et un corps mince, le D4C-2524 est idéal pour les applications où l’espace est limité mais où la fiabilité et la précision sont essentielles. Ce composant est adapté aux ingénieurs, installateurs, et décideurs qui nécessitent un produit performant et durable pour contrôler des machines et des processus de manière optimale.
Applications industrielles typiques
Ce switch de limite est utilisé dans une vaste gamme d’installations industrielles, notamment pour le contrôle de position dans des équipements automatisés, la détection de fin de course ou la surveillance des mouvements mécaniques. La robustesse de son équipement en fait un choix privilégié pour les environnements exigeants, incluant des conditions poussiéreuses ou humides grâce à son indice de protection IP67. Ainsi, le D4C-2524 répond efficacement aux besoins des systèmes automatisés dans les secteurs de la fabrication, de la robotique, du transport et de la logistique.
Données techniques détaillées du D4C-2524
Caractéristiques électriques et mécaniques
Le D4C-2524 est un switch à circuit SPDT (Single Pole Double Throw) avec une capacité de commutation de 5 A en courant alternatif (AC) jusqu’à 125 V. Cette spécification permet une utilisation fiable dans des circuits exigeants. Le switch est conçu pour une grande longévité mécanique, atteignant 10 millions de cycles, et une durabilité électrique de 200 000 cycles, garantissant une opération stable sur le long terme. Parmi ses forces mécaniques, il offre une force d’opération de 580 gf (grammes-force) et une force de relâchement de 150 gf, assurant des performances précises et reproductibles.
Autres spécifications techniques
Le switch fonctionne dans une plage de températures allant de -10°C à 70°C, ce qui le rend adapté à de nombreuses conditions industrielles. Il présente également un angle de prévoyage de 10°, un déplacement différentiel de 3° et un dépassement maximal de 50°, caractéristiques cruciales pour le comportement dynamique de l’actionneur à levier à rouleau. La méthode de fixation est en montage châssis, avec une terminaison par câble à fils conducteurs, facilitant son intégration dans les systèmes existants.
| Spécification | Détails |
|---|---|
| Type de commutation | SPDT (Single Pole Double Throw) |
| Capacité de courant | 5 A à 125 V AC |
| Force d’opération | 580 gf |
| Force de relâchement | 150 gf |
| Durée de vie mécanique | 10 000 000 cycles |
| Durée de vie électrique | 200 000 cycles |
| Plage de température d’utilisation | -10°C à 70°C |
| Indice de protection | IP67 (étanche à la poussière et à l’eau) |
| Type d’actionneur | Levier à rouleau |
| Montage | Montage châssis |
| Terminaison | Câble à fils conducteurs |
Avantages et intégration dans les systèmes industriels
Conception adaptée aux environnements difficiles
La capacité du D4C-2524 à résister aux environnements industriels les plus rigoureux est un atout majeur. Avec un indice IP67, ce switch supporte l’immersion temporaire et est totalement protégé contre la poussière, ce qui en fait un composant fiable même dans des environnements poussiéreux ou exposés à l’humidité. Sa construction compacte et sa robustesse mécanique permettent une installation aisée dans des espaces restreints tout en garantissant une opération sans faille, même en condition d’usage intensif. Cela justifie son adoption dans la surveillance de machines automatisées et d’équipements de production divers.
Facilité d’intégration et fiabilité opérationnelle
Le D4C-2524 s’intègre facilement aux systèmes de contrôle industriels grâce à son montage châssis standard et sa terminaison en câble à fils conducteurs. Ce format facilite les opérations de câblage et d’installation, réduisant les temps d’arrêt et simplifiant la maintenance. La longue durée de vie mécanique et électrique garantit un fonctionnement continu avec un minimum d’interruption. En outre, la conception précise de l’actionneur à levier à rouleau offre une détection précise et une fiabilité élevée, éléments cruciaux pour les applications où la sécurité et la précision sont prioritaires, comme dans la robotique industrielle et les dispositifs de sécurité machine.
