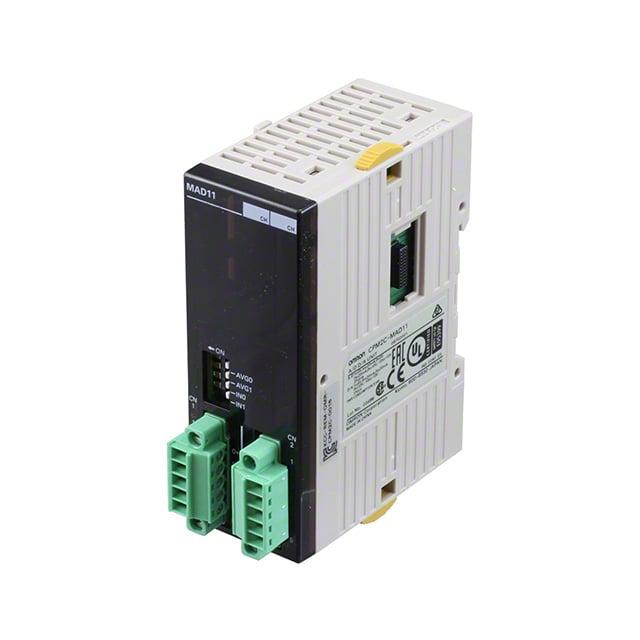

Présentation du module analogique CPM2C-MAD11 d’Omron
Fonctionnalités et utilisation dans l’automatisation industrielle
Le CPM2C-MAD11 est un module d’entrée/sortie (I/O) analogique conçu par Omron, appartenant à la série CPM2C. Ce module est destiné à être utilisé dans les systèmes d’automatisation industrielle, notamment avec les automates programmables compacts de la série CPM2C, pour la gestion et le contrôle de signaux analogiques. Il est conçu pour être monté sur rail DIN, ce qui facilite son intégration dans des armoires électriques standardisées. Grâce à ses deux entrées analogiques et une sortie analogique, le CPM2C-MAD11 permet de gérer plusieurs types de signaux de mesure et de contrôle, qu’ils soient sous forme de tensions ou de courants, dans une plage de tension allant de -10 à +10 V et en courant jusqu’à 20 mA.
Ce module offre une flexibilité importante pour les ingénieurs et intégrateurs grâce à sa capacité à accepter une gamme étendue de signaux d’entrée tels que 0-5 V, 1-5 V, 0-10 V, -10…+10 V, 0-20 mA et 4-20 mA. De même, la sortie analogique peut générer ces mêmes types de signaux, ce qui le rend adapté pour des applications diverses comme le contrôle de processus, la régulation de machine, ou la surveillance de grandeurs physiques. Sa conception IP20 permet de l’employer dans des environnements industriels standard, avec une tolérance à des températures ambiantes de 0 à +55 °C, couvrant la majorité des conditions d’installation industrielle.
Avantages et cas d’application pratiques
Le CPM2C-MAD11 est particulièrement utile dans les configurations où plusieurs modules analogiques doivent être connectés à un automate CPM2C. Jusqu’à quatre modules CPM2C-MAD11 peuvent être connectés simultanément, permettant ainsi de gérer jusqu’à huit entrées analogiques et quatre sorties analogiques via un seul automate. Cela maximise la capacité d’expansion et la modularité du système tout en conservant une gestion centralisée des données.
Ce module est typiquement utilisé dans des applications industrielles telles que les machines d’emballage où les contrôles précis des processus sont nécessaires. Sa capacité à traiter et convertir des signaux analogiques en données exploitables par l’automate permet une surveillance fine et une régulation efficace. Par ailleurs, sa conception robuste et la conformité à des normes internationales de sécurité et de compatibilité électromagnétique (CE, IEC 61000-4-4, IEC 60068-2-6, IEC 60068-2-27) garantissent une fiabilité dans des environnements industriels exigeants.
Données techniques du module CPM2C-MAD11
Spécifications électriques et mécaniques
| Caractéristique | Description |
|---|---|
| Type de module | Module d’entrée/sortie analogique |
| Série | CPM2C |
| Alimentation | 24 V DC |
| Entrées analogiques | 2 entrées analogiques, compatibles avec tensions (0-5V, 1-5V, 0-10V, -10 à +10V) et courants (0-20mA, 4-20mA) |
| Sorties analogiques | 1 sortie analogique, compatible avec tensions (1-5V, 0-10V, -10 à +10V) et courants (0-20mA, 4-20mA) |
| Type de montage | Rail DIN |
| Style de terminaison | Bornier à vis |
| Dimensions | Hauteur 90 mm, Largeur 33 mm, Profondeur 65 mm |
| Température de fonctionnement | 0 °C à +55 °C |
| Consommation électrique | 3,5 W |
| Degré de protection | IP20 |
| Conformité | Conforme aux normes CE, IEC 61000-4-4, IEC 60068-2-6, IEC 60068-2-27 |
| Poids | 249,93 g (0,551 lb) |
Normes et certifications
Le CPM2C-MAD11 est conforme aux principales normes industrielles internationales garantissant sa robustesse et sa sécurité dans un environnement industriel. Parmi celles-ci, la certification CE atteste de la conformité aux exigences européennes en matière de sécurité, et diverses normes IEC sont respectées pour la tolérance aux chocs mécaniques (IEC 60068-2-27), aux vibrations (IEC 60068-2-6) et aux perturbations électromagnétiques (IEC 61000-4-4). Ces certifications assurent aux professionnels une intégration fiable et sécurisée dans leurs systèmes automatiques.
Cette conformité multiples garantit que le module fonctionne de manière stable et durable, même dans des environnements soumis à des contraintes électriques et mécaniques fréquentes, ce qui est courant dans les applications industrielles modernes. Cela simplifie également la conformité réglementaire dans les projets industriels où la certification des composants est un critère essentiel pour l’acceptation finale des installations.
Mise en œuvre et intégration du CPM2C-MAD11 dans les systèmes industriels
Compatibilité et extension avec la série CPM2C
Le CPM2C-MAD11 est conçu spécifiquement pour une utilisation avec les automates programmables compacts (PLC) de la série CPM2C d’Omron. Cette compatibilité garantit une intégration simple et efficace, permettant aux ingénieurs de développer des solutions d’automatisation modulaires et évolutives. Chaque automate CPM2C peut supporter jusqu’à quatre modules CPM2C-MAD11, ce qui permet une extension jusqu’à huit entrées analogiques et quatre sorties analogiques dans un même système, optimisant ainsi la capacité de contrôle et de surveillance des processus industriels.
Cette flexibilité d’extension est particulièrement importante dans les systèmes évolutifs où les besoins de contrôle peuvent varier ou croître avec le temps, offrant ainsi un excellent rapport qualité-prix et un gain de temps lors des expansions ou modifications des installations. Par ailleurs, grâce à son montage rail DIN et à ses connexions par bornier à vis, le CPM2C-MAD11 facilite le câblage et la maintenance sur site, tout en assurant une robustesse mécanique adaptée aux environnements industriels.
Exemples d’applications et recommandations d’installation
Le module CPM2C-MAD11 d’Omron est idéal pour des applications industrielles nécessitant la mesure et la commande de signaux analogiques précis, par exemple dans les machines d’emballage, la régulation de température, la gestion de processus chimiques, ou le contrôle des équipements mécaniques. Sa capacité à accepter divers types de signaux d’entrée et de sortie en fait un composant polyvalent, capable de s’adapter à de nombreuses situations industrielles.
Il est recommandé d’installer ce module dans des environnements respectant les plages de température de fonctionnement (0 à +55 °C) et avec une protection contre les poussières et chocs mécaniques adaptée, conformément à son degré de protection IP20. Le câblage doit être réalisé en conformité avec les normes électriques en vigueur et avec des connexions sécurisées par vis pour garantir la stabilité des signaux et la fiabilité du système global. Enfin, la maintenance préventive et le contrôle de la conformité des connexions assurent un fonctionnement optimal et durable du module dans l’environnement industriel.
