Présentation du produit CP2E-N30DR-A

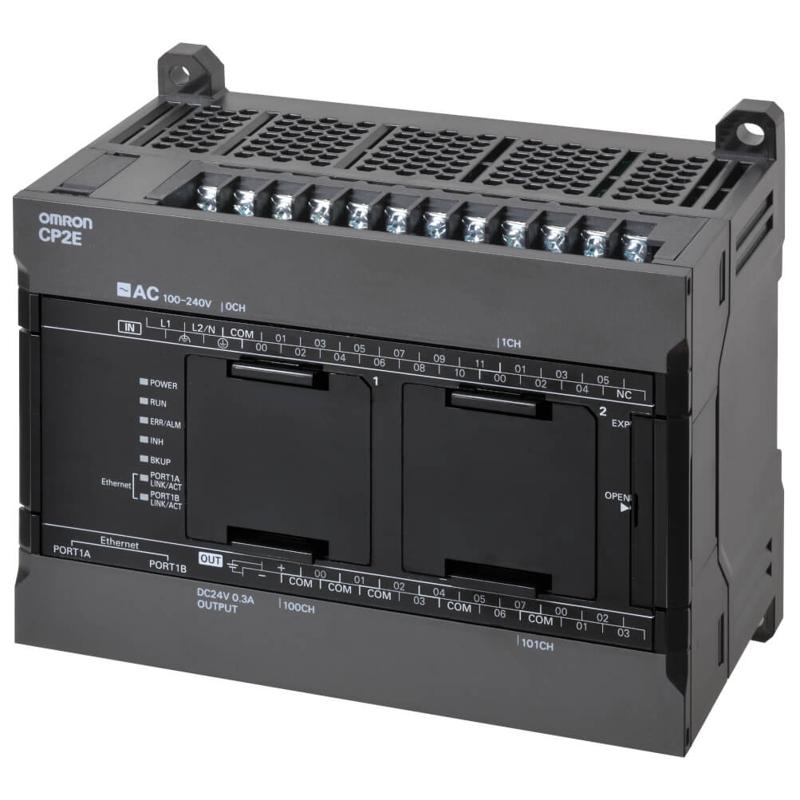

Introduction au contrôleur programmable Omron CP2E-N30DR-A
Le CP2E-N30DR-A d’Omron est une unité CPU compacte appartenant à la série CP2E, conçue principalement pour répondre aux besoins des industriels en automatisation. Ce contrôleur logique programmable (PLC) est un modèle réseau équipé de 18 entrées numériques et 12 sorties de type relais. Il fonctionne sur une alimentation allant de 100 à 240 VAC, offrant une grande flexibilité d intégration dans différents environnements industriels. De par sa conception compacte et ses fonctionnalités optimales, ce module est adapté pour le contrôle précis et fiable de systèmes automatisés dans des usines et chaînes de production variées. Grâce à sa capacité mémoire de programme de 20 K steps et une mémoire de données de 16 K mots, il permet l’exécution efficace de programmes complexes, tout en maintenant un temps d’exécution logique rapide, à savoir 0,23 microseconde.
Atouts et domaines d’application
Le CP2E-N30DR-A se distingue par sa polyvalence et sa robustesse, convenant parfaitement aux ingénieurs et intégrateurs qui recherchent une solution robuste et évolutive pour l’automatisation industrielle. Il permet d’assurer l’interconnexion et le contrôle centralisé de différents équipements industriels, grâce notamment à ses deux ports Ethernet TCP/IP intégrés pour une communication réseau efficace. Sa technologie à sortie relais garantit une isolation électrique fiable, essentielle pour protéger les charges pilotées et les parties sensibles du système. Ce PLC est particulièrement adapté aux applications nécessitant une gestion précise des entrées/sorties numériques, le contrôle de moteurs, de pompes, ou tout autre équipement nécessitant une commande relais. Sa plage de température opérationnelle de -20 à 60 °C lui confère une bonne résistance aux conditions industrielles sévères et variées.
Données techniques du CP2E-N30DR-A
Caractéristiques électriques et capacités d’entrée/sortie
Le module CP2E-N30DR-A est alimenté en courant alternatif entre 100 et 240 volts, ce qui permet son intégration dans la majorité des installations industrielles standards. Il dispose de 18 entrées digitales compatibles PNP ou NPN, offrant une flexibilité dans le raccordement aux capteurs et autres dispositifs à contact sec ou à transistor. Les 12 sorties relais permettent de piloter des charges diverses avec une isolation galvanique, un critère essentiel pour la sécurité et la fiabilité dans les environnements industriels. Ce PLC fournit également une sortie auxiliaire 24 V DC capable de délivrer un courant maximum de 300 mA, utile pour alimenter certains capteurs ou modules additionnels. Sa conception est optimisée pour un fonctionnement durable avec un poids léger de 690 grammes et des dimensions compactes (130 mm de largeur, 90 mm de hauteur et 80 mm de profondeur).
Tableau récapitulatif des spécifications techniques
| Paramètre | Détail |
| Tension d’alimentation | 100 ~ 240 VAC |
| Entrées numériques | 18 (PNP/NPN) |
| Sorties | 12 sorties relais |
| Capacité mémoire de programme | 20 K steps |
| Capacité mémoire de données | 16 K words |
| Temps d’exécution logique | 0,23 µs |
| Ports de communication | 2 ports Ethernet TCP/IP |
| Fréquence maximale entrée encodeur | 100 kHz |
| Nombre de canaux d’entrée encodeur | 6 |
| Capacité extension E/S locale | Jusqu’à 150 points |
| Nombre maximal d’unités d’extension | 3 |
| Température de fonctionnement | -20°C à 60°C |
| Dimensions (L x H x P) | 130 mm x 90 mm x 80 mm |
| Poids | 690 g |
Utilisation, accessoires et intégration industrielle
Options d’extension et accessoires compatibles
Le CP2E-N30DR-A peut être étendu et personnalisé grâce à une gamme d’accessoires et modules optionnels conçus pour augmenter les capacités fonctionnelles du système. Parmi ces extensions, on trouve des cartes optionnelles pour ports séries RS-232C, RS-422, RS-485 permettant d’adapter la communication aux protocoles et équipements spécifiques. Des cartes d’entrées/sorties analogiques sont également disponibles, fournissant des entrées/sorties analogiques avec des résolutions fines (jusqu’à 1/4000), utiles pour les applications nécessitant une gestion de signaux analogiques précis. Un ensemble de câbles adaptés, notamment pour la connexion Ethernet ou la liaison des unités d’extension, est recommandé pour une intégration optimale dans les racks et consoles industrielles standard équipés de rails DIN.
Conseils d’intégration et de programmation logicielle
Pour exploiter pleinement le potentiel du CP2E-N30DR-A, il est conseillé d’utiliser le logiciel de programmation CX-One, notamment la version CX-One Lite pour micro-PLC, ce qui assure une programmation fluide des fonctions principales comme les blocs fonctionnels Modbus et PID intégrés. Ce logiciel facilite la conception, le test et la mise en service des applications automatisées. De plus, la disponibilité de multiples ports Ethernet permet l’intégration dans des architectures réseau industrielle avancées, facilitant la communication machine-à-machine (M2M) et la collecte de données en temps réel. L’alimentation stabilisée en 100-240 VAC et la robustesse mécanique assurent une compatibilité et une longévité élevées dans le cadre de processus industriels exigeants, tandis que la possibilité d’extension jusqu’à trois unités augmente la modularité pour s’adapter à l’évolution des besoins de production.
