Présentation du module esclave EtherCAT CJ1W-ECT21 *
Introduction au produit et son rôle dans l’automatisation industrielle

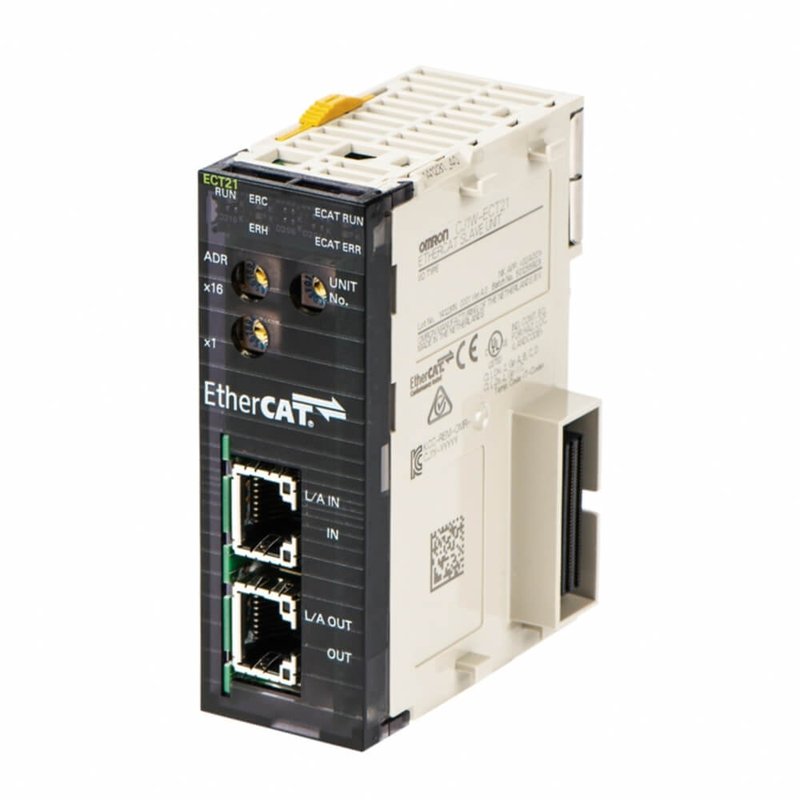

Le CJ1W-ECT21 *est un module esclave EtherCAT développé par Omron, intégré à la série SYSMAC CJ1. Destiné aux environnements industriels, ce module permet la communication à haute vitesse entre le contrôleur principal et les périphériques sur le réseau EtherCAT. Conçu pour les applications d’automatisation avancée, il joue un rôle clé dans l’interconnexion et le contrôle des automates programmables, facilitant la transmission rapide et fiable des données nécessaires aux processus industriels complexes. Avec ses deux ports RJ45, il assure une connexion aisée sur rail DIN, garantissant une installation efficace dans les armoires électriques standard. Ce module est adapté pour une utilisation dans des environnements avec des températures ambiantes allant de 0 à 55 degrés Celsius, ce qui correspond à de nombreuses conditions industrielles habituelles.
Applications et avantages pour les professionnels de l’industrie
Les ingénieurs et installateurs trouvent dans le CJ1W-ECT21 *une solution robuste pour mettre en œuvre des communications EtherCAT dans leurs systèmes de contrôle. Le module offre une intégration aisée avec les séries CJ et NJ d’Omron, permettant d’étendre les réseaux de manière modulaire et flexible. Grâce à sa capacité d’interface avec plusieurs réseaux, comme EtherCAT et DeviceNet, il représente un composant essentiel pour les architectures industrielles modernes qui nécessitent l’interopérabilité entre différents protocoles. Parmi ses bénéfices majeurs, on note la rapidité des échanges de données entre le maître EtherCAT et l’unité CPU, ainsi que la possibilité d’ajuster la taille des données échangées pour optimiser les performances réseau. Ces caractéristiques contribuent à une amélioration significative de l’efficacité des systèmes automatisés, favorisant ainsi une production plus agile et réactive.
Données techniques et spécifications détaillées du CJ1W-ECT21 *
Caractéristiques techniques clés
Le CJ1W-ECT21 *est une unité de communication conçue pour offrir une performance fiable et une compatibilité étendue dans les environnements industriels. Son châssis se monte sur rail DIN et ses dimensions compactes de 90 mm de hauteur, 31 mm de largeur et 65 mm de profondeur facilitent son intégration au sein de systèmes automatisés. Doté de deux ports RJ45, il utilise le protocole EtherCAT, reconnu pour sa rapidité et sa faible latence dans le transfert des données.
Sa consommation électrique est modérée, avec un courant de 0,34 A sous une tension de 5 V DC. Le module est compatible avec des câbles de catégorie STP (Shielded Twisted Pair), assurant une protection efficace contre les interférences électromagnétiques souvent rencontrées en milieu industriel. Par ailleurs, il est conforme aux normes de sécurité cULus pour les emplacements à risques (Class I Division 2), ce qui garantit son utilisation sécurisée dans des contextes industriels exigeants.
Tableau récapitulatif des spécifications techniques
| Attribut | Caractéristique |
|---|---|
| Fabricant | Omron |
| Type de produit | Module esclave EtherCAT |
| Série | SYSMAC CJ1 |
| Ports de connexion | 2 x RJ45 |
| Protocole de communication | EtherCAT |
| Mode de montage | Rail DIN |
| Dimensions (H x L x P) | 90 mm x 31 mm x 65 mm |
| Température ambiante opérative | 0 à 55 °C |
| Consommation | 0.34 A (5 V DC) |
| Type de câble | STP (Shielded Twisted Pair) |
| Conformités | cULus, EC directives, KC registration |
Fonctionnalités avancées et intégration réseau
Principales fonctionnalités du CJ1W-ECT21 *pour une communication efficace
Le module CJ1W-ECT21 *se distingue par plusieurs fonctionnalités hautement adaptées aux exigences des systèmes automatisés modernes. Il assure un échange de données rapide entre le contrôleur maître EtherCAT et l’unité centrale CPU, ce qui est primordial pour la synchronisation des opérations dans une chaîne de production industrielle. L’utilisateur peut ajuster la taille des données échangées, ce qui permet d’adapter la communication aux besoins spécifiques des différentes applications, optimisant ainsi la charge sur le réseau et améliorant la réactivité globale du système.
Un autre avantage notable est la flexibilité dans le paramétrage de l’adresse du nœud, qui peut se faire soit via des commutateurs rotatifs directement sur le module, soit par logiciel, facilitant ainsi le déploiement et la gestion des réseaux EtherCAT complexes. Cette adaptabilité garantit une intégration simple et rapide, minimisant les temps d’arrêt lors des installations ou des modifications du réseau.
Intégration dans les architectures industrielles et compatibilité réseau
Le CJ1W-ECT21 *permet une intégration aisée avec les réseaux déjà en place, particulièrement avec les automates des séries CJ et NJ d’Omron. Cette compatibilité réseau étendue facilite la communication entre différents systèmes et protocoles, notamment EtherCAT et DeviceNet. L’ergonomie du module permet ainsi de concevoir des architectures de contrôle modulaires et évolutives, répondant aux besoins variés des infrastructures industrielles modernes.
Grâce à ses fonctionnalités, le CJ1W-ECT21 *contribue à simplifier la complexité des réseaux industriels en améliorant la cohérence des données échangées et en renforçant la fiabilité des communications. Ceci s’avère crucial dans les environnements exigeant un contrôle précis et une surveillance continue des processus, tels que les industries manufacturières, l’automobile, ou encore la robotique industrielle.
